Как установить розетку

Приветствую всех читателей нашего блога «Делайте с нами своими руками».

Сегодня, дорогие читатели, хочу осветить тему как производиться установка розеток. Данная процедура бывает очень часто востребована при замене старой розетки на новую в случае поломки, при проведении ремонта в комнатах и полной замене электрической проводки.

Сама работа не представляет большой сложности, но, как и во всем существуют свои особенности и «изюминки». Итак, приступим …

Как известно розетки это конечные точки электрической сети, к которым непосредственно подключаются потребители (утюги, холодильники, телевизоры и т.д.). Они бывают как наружные, так и внутренние. Принцип подключения к электрической сети и у одних и у других одинаковый, разница в том, что внутренние устанавливаются в специальные коробки (подрозетники) утопленные в стену и практически не выпирают, а наружные крепятся прямо на поверхность стены и полностью на виду.

Рассмотрим все по порядку:

  1. Крепление наружных розеток.
  2. Разновидности и установка коробок для внутренних розеток.
  3. Подключение розетки к электрической сети.
  4. Крепление внутренних розеток.

ВНИМАНИЕ: При проведении любых работ с электропроводкой не забудьте отключить электричество, и дополнительно проверить его отсутствие в сети после отключения.

1. Крепление наружных розеток.

Принцип установки наружной розетки очень простой и требует минимальных усилий. Такой вид подключения потребителей применяется в основном в помещениях с наружной проводкой, в помещениях, конструкции которых сделаны из легковоспламеняющихся материалов (например, деревянных постройках).

Конечно, при применении наружной проводки и наружных средств подключения потребителей, ухудшается эстетичный вид помещения – все провода на виду. Но, с другой стороны, когда стоит выбор между эстетичным видом и безопасностью жизни – однозначно выбирается безопасность. Благодаря тому, что все элементы электропроводки видно — легко определяется проблемное место. Например, при плохом контакте вы сразу увидите места оплавления корпуса, изменение цвета корпуса и появление дыма.

Установка наружной розетки производиться следующим образом.

  • разбираем корпус;

Откручиваем крепежные болты и снимаем верхнюю крышку.

  • при помощи шурупов прикручиваем основание к нашей поверхности (например, к стене);

Если конструкция крепиться к легковоспламеняющемуся материалу (например, дереву), желательно под основание проложить негорючий материал (паронит, гипсолит). Это дополнительная прослойка создаст барьер между легковоспламеняющимся материалом и розеткой и предотвратит возгорание.

  • подключаем провода электросети (об этом подробнее в п.3 «Подключение розеток к электрической сети»).
  • прикручиваем крышку к корпусу и полностью собираем розетку.

2. Разновидности и установка коробок для внутренних розеток.

Совсем другой принцип установки используется для внутренних розеток. При их креплении обязательно используется коробка. Это специальная коробочка цилиндрической формы в которую помещается корпус самой розетки.

Раньше использовались металлические коробки. Делалось углубление в стене на месте вывода электрической проводки, если стена облицована кафельной плиткой — плитка разрезалась или высверливалось отверстие необходимого диаметра. В него монтировалась при помощи алебастра коробка и выводились контактные провода. Уже затем, в коробку крепилось средство подключения конечных потребителей или выключатель для подключения напряжения к люстре.

В настоящее время, с появлением в широком обиходе пластика, коробки стали изготавливать из него. В такой коробке розетка хорошо держится как при помощи распорных лапок, так и прикрученная шурупами. Еще одно достоинство такой коробки это её бюджетная цена.

Если есть необходимость поставить несколько розеток – коробки легко соединяются между собой в блок.

В зависимости от материала стен, в которые планируется монтировать установочную коробку, выпускаются и коробки различных модификаций.

Обычные коробки используются для монтажа, например, в кирпичные стены. Для этого высверливается при помощи коронки отверстие на месте вывода электропроводки и будущей розетки или выключателя. Уже в это отверстие при помощи алебастра закрепляется коробка заподлицо с поверхностью стены, в которую выводится проводка.

Если планируется монтировать коробку в стену из гипсокартона, то необходимо использовать специальную коробку «с ушками» как на фото ниже.

Высверливаем в гипсокартоне отверстие диаметром 68 мм. и вставляем в него коробку. Закручивая шурупы, ушки с обратной стороны гипсокартона поджимают коробку и прочно закрепляют её на месте. Свободное пространство между гипсокартоном и стеной должно быть не менее 45 мм., чтобы коробка полностью утопилась и встала заподлицо с наружной поверхностью гипсокартона.

Обратите внимание: современные розетки, продающиеся в магазине, практически все рассчитаны на пластиковые установочные коробки с внутренним диаметром 65 мм. и не всегда подходят для металлических (старых) коробок. Внутренний диаметр металлической коробки 68 мм. Расширения лапок современных розеток не хватает, чтобы закрепить корпус в старой коробке. Поэтому, при покупке розетки в магазине уточняйте, подходит ли она для старых коробок.

3. Подключение розетки к электрической сети.

Все подготовительные операции завершены и можно устанавливать и подключать нашу новую розетку.

  • Снимаем верхнюю крышку, открутив болты с лицевой стороны;

  • Расслабляем контакты, в которые будут вставляться силовые провода так, чтобы расстояние между прижимной губкой и упором было больше диаметра контактного провода и он свободно вставлялся на глубину 5-10 мм.

  • Зачищаем концы силовых проводов, выведенных в коробку. Ориентируем концы проводов так, чтобы они попадали в места контактов корпуса и загибаем их в виде пружинящей змейки (как на фото ниже). Такой вид загиба дает возможность отстранить корпус от стены для затяжки болтов крепления проводов на корпусе и исключить резкие перегибы провода при вставке её в коробку;

  • Затягиваем болты крепления проводов в гнездах корпуса.

Затянуть необходимо очень сильно, так как при подключении мощного потребителя (например, обогревателя мощностью 2кВт) и плохом контакте место соединения начнет греться. Это приведет к оплавлению проводов, пластикового корпуса, и в конечном итоге, выходу из строя всей конструкции и проводки.

Что делать если концы проводов, выведенных в коробку, короткие и не позволяют подключить розетку?

В этом случае есть несколько выходов из создавшегося положения:

Самый лучший, но и самый трудный способ это удлинить провода, напаяв на них необходимой длины провод и заизолировать место пайки. Этот способ подойдет, если вы имеете все необходимые принадлежности (паяльник, припой и т.д.) для пайки, если проводка медная и длина подводящего провода дает возможность это сделать.

Если провод обломился под самый корпус коробки можно аккуратно вскрыть место заделки проводки в стене и сделать процедуру удлинительной пайки там, где удобно. Конечно, нарушиться эстетичный вид стены и придется немного подштукатурить это место, но все равно, потери вида будут минимальными по сравнению с заменой всего провода от распределительной коробки до розетки.

Если электрическая проводка алюминиевая, а она чаще всего и ломается, способ пайки будет неприемлем.

В этом случае, если позволяет длина обломленного конца, можно воспользоваться клеммой. С одной стороны вставляем в неё зачищенный обломленный конец провода, с другой зачищенный кусочек удлинительного провода и сильно затягиваем места контактов.

Конечно, данный способ создает дополнительное место контакта, где возможен нагрев, что создает определенный риск. В противном случае, придется заменить весь подводящий провод от распределительной коробки до вывода проводки из стены .

Категорически не рекомендуется делать соединения на клеммах и скрутках в стене, с дальнейшей шпаклевкой и замуровыванием проводов.

Это было маленькое отступление, но перейдем к дальнейшей установке. Провода мы подключили и теперь нам надо установить розетку на свое место в коробку.

4. Крепление внутренних розеток.

В зависимости от вида коробки внутренние розетки в неё крепятся двумя способами:

  • при помощи крепежных лапок;

Принцип их действия прост. Крепежные лапки имеют изогнутую конфигурацию и напоминают «рычаг Архимеда». При вворачивании болтов, проходящих через лапки, одна сторона лапки прижимается к корпусу, а вторая, проходя через упор, отодвигается в бок. По очереди подкручивая болты с одной и с другой стороны корпуса, лапки упираются к коробку и заклинивают корпус в необходимом положении.

Такой способ крепления в настоящее время уже практически не применяется. Используется он только в тех случаях, если розетка устанавливается в металлическую коробку, в основном в постройках «советских» времен.

Более удобным, легким и практичным является следующий способ крепления .

  • крепление корпуса при помощи двух шурупов;

В зависимости от потребности ориентируем корпус в вертикальном или горизонтальном направлении. Направляем шурупы в специальные отверстия в коробке и закручиваем.

Розетка подключена к сети, закреплена в коробке и последним этапом осталось поставить на место верхнюю крышку, подать напряжение и попробовать работоспособность, подключив потребитель.

Розетка давно стала неотъемлемым атрибутом повседневной жизни, который за последние годы претерпел ощутимые изменения. Особым спросом пользуется внутренняя розетка, отличающаяся красивым дизайном и функциональностью.

Практически не выступает над поверхностью стены, способна вписаться в любой интерьер, может иметь несколько разъемов под штепсели и определенный уровень защиты. Такой розетке отдает предпочтение большая часть современных потребителей.

Разнообразие ассортимента

Коробки, предназначенные для скрытого монтажа розеток, или подрозетники, характеризуются присутствием дополнительных ребер, расположенных непосредственно со стороны коробок. Предназначены для упора в стенки установочных отверстий в кладке, что позволяет фиксировать розеточные устройства без дополнительной загипсовки. Монтаж коробок в полых стенах отличается простотой и относительной скоростью.

Производители предлагают потребителям широкий ассортимент подрозетников. Их принято классифицировать по целому ряду признаков.

Вид материала

Коробки под розетки изготавливают из 2-х ведущих материалов, подбираемых в зависимости от непосредственного применения:

  • пластмасса: получила широкое применение, может быть негорючей, разрешена для установки в деревянных постройках;
  • металл: применяется реже, способен предохранять стены от возгорания, но выступает непосредственным проводником электрического тока.

Тип конструкции

Существуют подрозетники для монтирования устройств в гипсокартонных стенках или бетонных. Разница заключается в наличии или отсутствии прижимных лапок, необходимых для фиксации. Они присутствуют в коробках из гипса.

Размер

Габариты коробов под розетки существуют различные:

  • стандартный размер — 45×68 мм:
  • с учетом толщины стен — 40×65;
  • квадратная форма — 70×70.

При необходимости узкого исполнения глубина подрозетников будет составлять 25 мм, глубокого — 65 (вместо 60). Могут варьировать и размеры квадратных коробок, поскольку некоторые производители могут выпускать их размером 60×60 мм.

По числу розеток

Привычными выступают одиночные или двойные розетки с заземлением, с установкой в одно посадочное место.

Существуют блоки и под 3 – 4 устройства, устанавливаемые в один подрозетник специального назначения. Здесь потребуется использовать исключительно рабочие части устройств. Декоративную рамку следует приобретать дополнительно.

Чтобы определиться с выбором коробов (под двойные розетки, тройные и так далее), следует делать упор на установочные размеры и места монтирования. Если планируется установка в гипсокартоне, нужно приобретать коробки под розетки с зажимами и креплениями. При необходимости монтажа в стенках кирпичных или из бетона, подойдут любые модели.

Оптимальный вариант — приобретение подрозетников непосредственно с розетками. Это позволит сразу определиться с необходимой глубиной и диаметром.

Устанавливаем розетку

Монтаж внутренних розеток (одиночных) выполняется согласно пошаговой инструкции.

Осуществлять монтирование стоит в заранее подготовленные штробы с подведенными жилами:

  1. Подготовительные работы. Следует подготовить отверстие для подрозетника. Для этого поставить крестик в том месте, где планируется установка устройства. Затем высверлить отверстие соответствующего диаметра посредством перфоратора с «короной» по бетону или буром. Для подводящих проводов потребуется штробить стены, чтобы все скрыть под слоем штукатурки и обоев.
  2. Отключение электрической сети. Следует отключить соответствующий автомат в распределительном щитке и проверить наличие тока в месте будущей установки с помощью индикаторной отвертки.
  3. Монтирование коробки. Специалисты советуют отдавать предпочтение пластиковым коробкам, имеющим соответствующие новым стандартам размеры и доступную стоимость. Металлические подрозетники выступают проводниками тока и нередко плохо фиксируются, что в последующем грозит разбалтыванием корпуса с поломкой. Для монтажа коробок из пластика в несущих стенах подойдет алебастр. Для этого штробу следует смочить водой, наложить раствор алебастра в 2 или 3 мм и закрепить короб. Для монтажа подойдут и саморезы, но здесь пострадает надежность установки. С окончанием установки короба под розетки надо вставить электрические жилы в соответствующие отверстия.

  1. Крепеж корпуса. После этапа № 3 необходимо перейти к монтированию корпуса. Надо зачистить жилы электропроводки от изоляции ножом (на расстоянии от 7 до 10 мм) и закрепить контакты в корпусе. Непосредственная конструкция будет состоять из 5 винтов: боковые — под распоры лапок (2), по центру — под заземление (1), слева и справа — для нуля/фазы (2). Следует ослабить центральные винты (3 штуки) и вставить оголенные жилы, тщательно затянув отверткой. Фазу надо подключать в отверстие слева, а ноль — в отверстие справа (если смотреть непосредственно на корпус).

Надо выполнить фиксирование устройства в подрозетнике, ровно выставив в стенке и расперев лапки с помощью боковых винтиков. Необходимо, чтобы они надежно «впились» в стенки. Чтобы получить надежное крепление, при выборе розеток следует отдавать предпочтение изделиям, имеющим лапки с двумя зубчиками.

Замену лапкам способен составить накладной корпус с закреплением с обеих сторон посредством саморезов. Далее надо спрятать его с помощью декоративной окантовки, подтянув винтики до упора.

Необходимо следить за хорошим затягиванием жил, иначе возможно постепенное плавление корпуса из-за их нагревания, что чревато возгоранием.

Монтирование тройных розеточных устройств

Перед установкой тройных розеток следует выполнить разметку будущих мест расположения. Необходимо учитывать, что составные элементы данных устройств должны быть расположены на одном уровне, чтобы выглядеть гармонично.

Нагрузка на электропроводку будет тройная. Согласно стандарту, высота от пола должна составлять не менее 25 см. Монтаж тройных розеток рекомендуется выполнять в местах расположения одиночного вида устройств, но возможна установка и на новом месте.

Пошаговый алгоритм:

  1. Выполнить разметку. Следует установить строительный уровень, провести горизонтальную линию и разметить центры розеток, учитывая расстояние между ними. Нужно отметить центр первого устройства и отложить ½ ширины накладки, рассчитанной на подрозетник. Аналогичным образом поступить со вторым и третьим центрами. Полезно делать это толстым маркером.
  2. Установить подрозетник. Оптимальный вариант коробов для тройных розеток — одиночный. Представлен блоком, имеющим 3 гнезда, располагающихся на едином каркасе. Если планируется установка трех отдельных розеток, устанавливаемых параллельным соединением, полезно использовать короба одинарные. Их монтирование не отличается от установки аналогичных моделей для одинарных розеток.

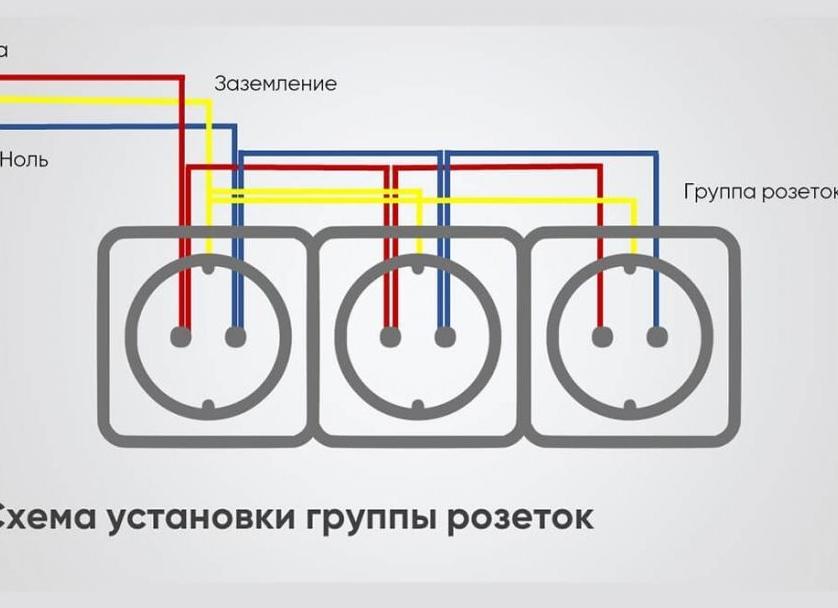

  3. Осуществление разводки проводов. Для тройных устройств подключение проводов должно выполняться в соответствии с параллельной схемой, которая подразумевает, что из щитка к каждому проводу следует подключать по 2 провода от дополнительных жил. Эти жилы пойдут на вторую и третью розетки. Посредством индикаторной отвертки следует определить ноль с фазой и отключить электропитание. Далее провода скрутить, что стоит делать со специализированными контактными наконечниками, вставляемыми в розеточные зажимы. После надо прикрутить их винтами. За первой скруткой нужно кинуть провод на устройство № 2 и через заднюю крышку (отверстие) завести в коробку. По аналогии выполнить перечисленные действия с розеткой № 3.

  1. Крепеж подрозетников. Следует подготовить раствор алебастра и смазать проделанные в стене отверстия. Вставить коробки для розеток. Если они будут проваливаться, следует добавить алебастра, а если выпирать — пристукнуть молотком. Необходимо выставить 3 коробки на одном уровне.
  2. Подключить розетку. При монтировании тройных розеток посредством расположения в трех отдельных подрозетниках подключение следует осуществлять согласно параллельной схеме. Необходимо подсоединить провода к зажимам устройства, плотно прижав клеммами или винтами, после чего скрутить их внутри коробки и установить центральную часть. Для выравнивания можно немного пристукивать корпус. В завершении надо осуществить монтирование декоративных накладок.

Обратите внимание! Известно, что существует категория устройств, подключаемых последовательно, через шлейф. Такие розетки не стоит использовать под приборы, отличающиеся высоким энергопотреблением. Подключать их нужно согласно прилагаемой схеме.

После окончания монтажа необходимо включить автомат. Проверить работоспособность розеток поможет подключение штепсельной вилки простого прибора — настольной лампы (последовательно к каждой). Аналогичным способом устанавливают и 4-местные устройства.

Коротко об особенностях монтажа в гипсокартонных стенках

Быстро и эффективно разобраться с проводкой под розетки позволяет гипсокартон, за которым спрятать ее не составляет особых проблем. Видна снаружи она уже не будет.

Нужно учитывать, что гипсокартон относят к категории возгораемых материалов, поэтому выбирать коробки под розетки следует согласно правилам по пожаробезопасности. Устройства должны быть выполнены из самозатухающей пластмассы.

Подрозетники для монтирования розеточных устройств должны обладать специальными крепежами для максимального крепления к данному материалу. Лучше всего, если они еще будут оснащены и дополнительными крепежами. Далее надо только выполнить отверстие в гипсокартоне. Делается это с помощью соответствующей «короны» в соответствии с наружным размером короба под розетку.

Перед процедурой сверления стоит проверить наличие или отсутствие профиля посредством обычного магнита. Когда отверстие будут готово, нужно протянуть через него провода и пропустить в розеточную коробку. Затем ее нужно «утопить» в отверстии и зажать крепежами. Дополнительное крепление можно обеспечить посредством раствора, после чего выполнить присоединение электрокабеля и установить сердцевину розетки.

Установка внутренних розеток всегда пользовалась популярностью, поскольку такие устройства отличаются функциональностью, безопасностью и стильным дизайном, не привлекают внимания и гармонично смотрятся в любом доме и интерьере.

Их монтирование может выполняться разными способами, которые имеют свои особенности, но направлены на обеспечение максимально бесперебойной и безопасной работы. Такие розетки привнесут необходимый комфорт и значительно повысят качество жизни.

Розетки – какими они бывают

Элементы наружной розетки с заземлением

У слова «розетка» в русском языке (и не только) есть много определений, но в данном случае речь пойдёт о стационарном разъёме, который монтируют в электрических сетях. Несмотря на то что назначение у них неизменно, такие устройства могут отличаться друг от друга способом установки, количеством клемм и оснащённостью. Они бывают:

  • наружными (накладными);
  • внутренними;
  • одинарными;
  • многоклеммными (двойными, тройными, четверными и более);
  • с клеммой заземления;
  • без клеммы заземления;
  • переносными (на удлинителях).

Розетка состоит из керамического (в редких случаях пластмассового) сердечника, на котором крепятся разъёмы для вилки и клеммы для подключения проводов. Если предусмотрено заземление, то к клемме крепится специальный язычок – он контактирует с боковой наружной клеммой вилки, предназначенной для этой же цели. Конфигурация крышки зависит от способа установки (внутренняя, наружная) и количества разъёмов на электроприборе.

Как наружные, так и внутренние розетки монтируются при помощи подрозетника, который, конечно отличается в одном и в другом случае. Так, для наружной установки это пластиковая или деревянная пластинка в виде подставки, которая крепится на стену (пол, потолок). Для внутренней установки подрозетник выглядит, как коробочка без стенки с одной стороны и его утапливают в заранее сделанное посадочное отверстие. Устройство подрозетников для сплошных (бетон, кирпич) и каркасных (гипсокартон, панели ПВХ, МДФ, деревянная вагонка) стен отличается по крепежу.

Монтажные работы

По сути, инструкция для монтажа наружных и внутренних розеток одинакова, так как она в основном обращает внимание на технику безопасности во время установки и эксплуатации электроприборов. СНиПов и ГОСТов по технике установки таких устройств не существует, но в том то и дело, что технику безопасности при неправильной установке соблюдать невозможно, так что здесь всё зависит от электрика.

Как закрепить и подключить наружную розетку

Наружная розетка с заземлением после установки

Установку наружных розеток, как правило, практикуют в деревянных (брусовых, бревенчатых, каркасных) домах и в помещениях с повышенной влажностью (в ванной комнате, подвале, загоне для скота, на улице и тому подобное). При этом можно приобрести электроприбор с крышкой, которая закрывает вход разъёма – это очень удобно для подсобных помещений, где содержатся животные – крышка в закрытом состоянии в какой-то мере служит залогом безопасности. Подрозетники для накладных устройств бывают пластиковыми, деревянными и изредка металлическими, из оцинкованной стали.

Проблема здесь в том, что для двойной или тройной розетки найти подходящую подставку в магазине практически невозможно, но её легко выпилить самому из фанеры или ОСП (ориентировано-стружечной плиты) толщиной 8-12 мм.

Как правило, монтаж производится после разводки проводов – это гораздо удобней, хотя и не принципиально – кабель можно подвести позднее, если того требуют обстоятельства. К деревянной стене такая подставка крепится обычными саморезами по дереву, а вот для кирпича и бетона (шлаковых, керамзитовых, газовых и вспененных блоков) нужны пластиковые дюбели. В данном случае очень важна жёсткость крепления, так как подрозетник при отключении вилки всегда будет подвергаться механической нагрузке и вполне естественно, что дюбели будут расшатываться и вытягиваться из посадочных отверстий.

Чтобы сделать ненадёжное крепление более жёстким, дюбелю нужна дополнительная распорка, в качестве которой используют крученный гвоздь или второй саморез. Например, вы прикрутили подрозетник к стене из пеноблоков и чувствуете, что вскоре он разболтается (в большинстве случаев так и происходит), тогда берёте второй саморез и закручиваете его рядом, в тот же дюбель – результат всегда получается отличным.

После установки основания розетку нужно разобрать и разобраться с клеммами для подключения – разные производители несколько изменяют конфигурацию и расположение контактов, особенно для двойных и тройных розеток. Кроме того, если имеется третья клемма, то есть, устройство с заземлением, то следует подумать, как будет удобнее подвести к нему провод (это если у вас предусмотрен контур заземления, но об этом отдельно). Прежде чем прикручивать сердечник, его желательно подключить, предварительно обесточив линию, либо вообще отключить предохранители — пробки, автоматические выключатели, УЗО (устройство защитного отключения).

Такую меру предосторожности используют даже опытные электрики и не потому что боятся поражения электротоком, а потому что знают – отвёртка может соскочить и замкнуть провода, а это вызовет их подгорание. Подгоревший провод не очень хорош для контакта – его придётся откусывать, следовательно, он станет короче со всеми вытекающими отсюда последствиями.

После того как прикрутите провод к клемме, попробуйте вытащить его, приложив среднее усилие – если получится, значит контакт плохой и нужно всё проделать заново. Плохие контакты являются виновниками оплавления розеток и вилок, в результате чего зачастую происходит короткое замыкание и даже может возникнуть пожар – вы не сможете это проконтролировать, так как вас попросту может не оказаться дома. Когда сердечник подключен, его прикручивают 25-миллиметровыми саморезами по дереву к подрозетнику, а запас провода аккуратно укладывают вокруг него. После этого остаётся надеть и закрутить крышку, но там, как правило, нет отверстия (углубления) для укладки кабеля, но есть утончение, которое следует удалить. Для ликвидации этой тонкой перегородки обычно используют бокорезы, а иногда острый нож.

Рекомендация. Если вы устанавливаете накладную розетку, то в 90% случаев у вас будет открытая проводка. Для безопасности, а также для улучшения интерьера комнаты кабели лучше всего запаковать в прямой пластиковый кабель-канал.

Установка наружной розетки при открытой проводке

Как установить розетку в кирпичную или бетонную стену

Посадочное отверстие для подрозетника в кирпичной стене

В бетонных и кирпичных стенах для монтажа внутренних розеток сначала делают посадочное отверстие – стандартный подрозетник для твёрдых стен и перегородок имеет Ø60 мм, следовательно, идентичный диаметр нужен для корончатой фрезы. В процессе сверления отверстие всегда слегка разбивается, то есть его диаметр получается примерно на 2 мм больше и коробочка входит туда без малейших усилий. Такая установка производится только после разводки проводов – кабель запускают внутрь подрозетника и устанавливают его на шпаклёвку, а ещё лучше на гипс (второй вариант застывает за считанные минуты, а схватывания шпатлёвки придётся ждать несколько часов). Также розетка может подключаться параллельно другой розетке, которая находится через перегородку в другой комнате – требования к подключению здесь аналогичные.

Вполне естественно, что при установке такого разъёма в бетонную или кирпичную стену подключение делается отдельно. Как и всегда, сначала нужно обесточить линию либо весь дом или квартиру, а потом прикрутить провода на клеммы. Не забывайте проверять прочность контакта путём вытягивания провода и в случае необходимости переделайте его, чтобы избежать искрения. Излишки кабеля укладывают в коробочку под сердечник, затем, вставив сердечник разжимают крепёжные лапки (усики), вкручивая фиксирующие их болты. После фиксации сердечник должен сидеть плотно – не вытягиваться и даже не шататься в подрозетнике. Закручиваете крышку, подаёте напряжение и пользуетесь.

Установка розетки в бетонной стене

Как установить розетку в гипсокартоне

Установка трёх розеток и выключателя в гипсокартоне

Условия монтажа в гипсокартоне позволяют установить, как одну, так и целый ряд розеток, так как для этого существуют специальные металлические оцинкованные планки, как на верхней фотографии. Кроме того, планка позволяет в том же ряду встроить и выключатель, хотя на фото этого не получилось – скорее всего, у электрика не оказалось достаточно длинной планки. У подрозетника для гипсокартона диаметр больше, нежели у стандарта для бетона и кирпича, то есть, здесь уже не 60, а 68 мм. Если вы собираетесь устанавливать ряд разъёмов, то сначала замеряйте расстояние между центрами – это легко сделать: проводите под уровень контрольную горизонтальную линию и на ней ставите метки, ориентируясь по планке. Также метки центров можно нанести при помощи рулетки или штангенциркуля.

Наборная корончатая фреза для пиломатериалов в разрезе

Для сверления отверстий удобнее всего использовать наборные корончатые фрезы для дерева – просто вставляете в паз (канавку) диска коронку нужного диаметра и работаете. Через отверстия достаёте кабели подключения и заводите их в подрозетники, которые крепятся к гипсокартону (панелям ПВХ, МДФ, деревянной вагонке) при помощи двух монтажных лепестков, расположенных по бокам коробочки. Когда вы зажимаете болт, лепесток притягивается и упирается в лист с внутренней стороны, в то время как бортик подрозетника упирается в ГКЛ с наружной стороны.

Теперь разберёмся, как установить розетку, а точнее её сердечник – в данном случае всё делается точно так же, как в бетонной или кирпичной стене. После того, как кабель завели в подрозетник и закрепили его на каркасной обшивке, провода прикручивают к клеммам и проверяют контакт на прочность путём вытягивания жилы из посадочного места.

Такую проверку нужно проводить обязательно – лучше переделать работу до начала эксплуатации электроприбора, нежели позже расхлёбывать негативные последствия.

Если всё в порядке, то излишки проводов укладывают в коробочку, вставляют туда сердечник и разжимают усики. Когда монтируется ряд устройств, то сначала ставят планку, а потом подключают и монтируют сердечники. Остаётся только прикрутить крышку, подать электропитание и приступать к эксплуатации, а ниже можно посмотреть видео ролик такого подключения.

Подключение и установка розетки в гипсокартоне

Когда в доме нет заземления

Жильцы «сталинок», «хрущёвок» и большинства «брежневок» не имеют возможности заземлять свои бытовые электроприборы при подключении по той простой причине, что контур заземления в таких зданиях не предусмотрен изначальной схемой электроснабжения. Это неудивительно, так как советская промышленность не выпускала таких бытовых приборов, где такая функция имела бы место, наверное, конструкторы и производители считали, что советского человека не должно бить током. Тем не менее, бытовые электроприборы, особенно стиральные машины-автоматы током бьют и это большая проблема для наших женщин, да и для мужчин – чтобы вытащить бельё приходится вытягивать шнур из розетки. Но выход всё-таки есть.

Чтобы стиральная машина-автомат не била током нужно сделать зануление, да-да, именно зануление, а не заземление, так как контур последнего попросту отсутствует и смонтировать его самостоятельно в многоэтажном доме нет возможности. Мне приходилось сталкиваться с такой ситуацией, когда устанавливали электробойлер или розетку для стиральной машины-автомата, провод от заземления (клеммы розетки или бойлера) вытягивали в подъезд и подключали на ноль в электрощите. Только я не понимаю, для чего это нужно, если всё можно сделать по месту и без провода с тем же самым результатом.

К клеммам, на которые указывают стрелочки, прикручивают перемычку

После подключения розетки к сети электроснабжения при помощи индикатора находите нулевую клемму (лампочка индикатора на ней либо не горит вообще, либо, если включены какие-то электроприборы в квартире, горит очень слабо). После этого между клеммами нуля и заземления устанавливаете перемычку – для этого достаточно даже кроссировки (тоненького изолированного проводка из кабеля связи). Машинка больше не будет бить током, а том случае, ели короткое на корпус окажется плотным, то сработает автоматический выключатель или перегорит плавкая вставка пробки.

Рекомендация. Если требуется занулить бойлер, а он подключен через дифференциальный автомат, то необязательно вместо автомата устанавливать розетку. Точно такое же зануление можно сделать на панели подключения агрегата – она находится снизу.

Рассказав о том, как установить розетку, я вряд ли для кого-то открыл Америку, но зато вы узнали об определённых нормах, которые повысят эксплуатационный ресурс устройства и, возможно, защитят пользователя от поражения электротоком. Кроме того, вы теперь сможете установить нормальный режим работы электроприборов, если те «пробивают на корпус», ничего при этом не нарушая.
