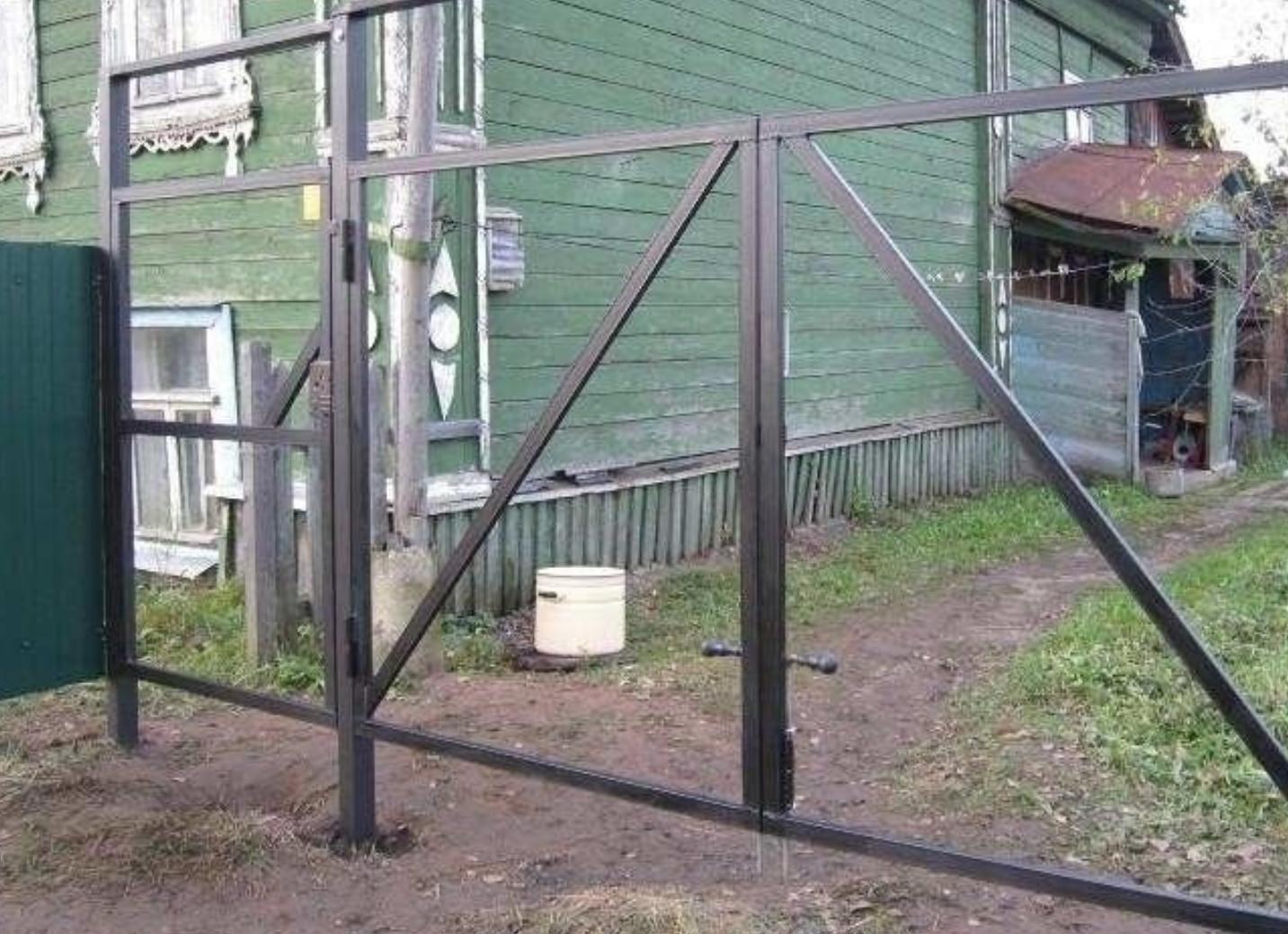

Калитка из профильной трубы

Достоинства профиля

Калитку можно сделать из уголка, но профиль обладает рядом достоинств. Конструкция из него имеет большой запас прочности. Для такой калитки это качество особенно важно. На нее оказываются не только статические нагрузки, но и динамические при многократных ежедневных открываниях.

Профильная труба недорогая, в сравнении с другими видами металлопроката с такими же техническими характеристиками. При хорошей обработке после сварки конструкция будет служить долгое время.

С помощью квадратов можно изготовить калитку любой конфигурации. Она может быть глухой, зашитой разноцветным прочным профнастилом, плоским шифером, «картами» из листового металла. Калитку украшают элементами ковки или просто обшивают металлической сеткой и отрезками профиля.

Сама конструкция достаточно проста в изготовлении электросваркой.

Две стоевых детали надо сварить с 3-мя поперечинами и зашить профнастилом. Единственная сложность – это обварка и установка петель.

Если у вас получится сварить калитку, то вам станет подвластна сварка ворот и других рамных конструкций для дома.

Есть возможность изготовления калитки без сварки. Детали закрепляют на кронштейнах и болтах. Но сварка – это более надежный и прочный вариант.

Материалы

Столбы делают из профильной трубы с размером полок 80 или 100 мм. С учетом опускания ее в грунт на 800 мм, длина столбов должна быть 3 м. На верхние концы привариваются заглушки для предотвращения попадания воды.

Для большей жесткости и закрепления стойки, можно приварить на отрезке, заходящем в грунт, небольшие куски арматуры или другого стального проката, длинной 1 м.

Для стоевых берут профиль 40/40 или 40/60, отрезают болгаркой две детали длиной 2100 мм. Зарезают края труб под углом 450 для большей площади сварки и надежного крепления.

Из основного профиля готовят верхнюю и нижнюю перемычку, при ширине калитки 1000 мм. детали отрезают размером 980 мм. Это обеспечит зазор между луткой и калиткой по 10 мм с каждой стороны. Зарезают края под углом 450.

На среднюю перемычку можно взять профиль 25/40, его длина должна быть 900 мм, он будет вставляться внутрь рамы, поэтому от общей длины заготовки вычитают ширину 2 полок профиля, в данном случае это 80 мм.

Потребуется 2 петли наружным диаметром 30 мм и 4 стальных пластины толщиной 5 мм и шириной 40 мм. Петли надо разобрать и хорошо смазать внутренние поверхности солидолом или другой густой смазкой, затем собрать. Петли лучше приобретать с шариками.

На ровную поверхность выкладывают пластины и прихватывают к каждой части петли с разных сторон. То есть, если на часть петли с отверстием прихватывается пластина снаружи, то на ответной части пластину располагают к внутренней стороне.

Приваривание обязательно с двух сторон, чтобы обеспечить проварку корня шва. После первого прохода надо оббить шлак и сварить второй проход. На корне сварку выполняют в один проход.

Сварка каркаса

Сварку можно сделать первой, а потом ставить столбы, но можно и наоборот. На сварку конструкции много времени не потребуется. На ровной поверхности выкладывают стоевые части и перемычки.

Выставляют их по уровню. Соединяют стоевые и верхнюю перемычку. Ставят по 2 прихватки на каждой стойке с наружной и боковой стороны. Таким же образом прихватывают нижнюю деталь.

Рулеткой замеряют диагональ. Допускается перекос в 2 мм по стороне, но лучше сделать без перекоса. Выставив диагональ, прихватывают с наружной торцевой поверхности стыков. Размечают и прихватывают дополнительную распорку конструкции. Она должна стоять заподлицо с поверхностью стоек.

Обваривают всю конструкцию со всех сторон. Лицевую сторону калитки, на которую будет крепиться обкладка, зачищают болгаркой. Все остальные стыки оббивают молотком и проверяют качество шва сварки.

При больших порах обваривают эти места еще раз. Теперь можно немного зачистить неровности стыков, не нарушая шов. Калиточная конструкция готова.

Необходимо приварить петли на каркас калитки. Это можно сделать и при навешивании ее на столбы, но сварка в нижнем положении обеспечит более качественный шов.

Для сварки, размечают от края конструкции одинаковое расстояние, выставляют петли соосно друг к другу и калитке, прихватывают в нескольких местах. Еще раз проверяют правильность установки петель и проваривают их с двух сторон.

Подготовка к работе и разработка чертежа

Перед тем, как начать делать калитку из профильной трубы, нужно определиться с некоторыми нюансами: подбор материалов и инструмента, выбор и разметка места установки, разработка подробного чертежа.

Если Вы не используете готовую разработку и уже обладаете некоторым опытом в создании подобных конструкций, то можете сразу приступать к разметке территории и составлении чертежа. Так можно сэкономить время и ресурсы.

Список необходимых материалов:

• профильные трубы для каркаса сечением 40×20 и более;
• трубы для опор с квадратным (прямоугольным) сечением 60×60 и более;
• обшивка (из деревянных досок, цельнометаллических листов или профнастила);
• саморезы для крепежа обшивки к каркасу;
• петли калитки с вмонтированным подшипником;
• замок и ручка;
• антикоррозийное средство, грунтовка и краска;
• цемент, песок, щебень.

Закупать все это нужно с небольшим запасом около 10-15%.

Требуемый инструмент:

• электрическая дрель и сверла;
• болгарка и отрезной (зачистной) круг;
• электросварочный аппарат и электроды, например: АНО-2, ОМА-4, МР-3 до 2 мм;
• уровень, рулетка, угломер, катушка капроновой нити;
• слесарный молоток (с квадратным бойком);
• шуруповерт или крестовая отвертка;
• лопата.

Переходим к чертежу калитки и определяем на нем: размеры и сечение профильной трубы для каркаса и опор, размеры самого каркаса и обшивки, высоту калитки над землей, расположение петель и замка.

Старайтесь соблюдать максимальную точность в расчетах. Результатом плохо разработанного чертежа может стать поведенная несимметричная рама.

Второй этап – сварка каркаса

В то время, пока застывает раствор, можно заняться изготовлением рамы калитки из профильной трубы. На слесарном верстаке или любой другой ровной поверхности выкладываются нарезанные по чертежным размерам сегменты каркаса. Места под сварку зачищаются болгаркой, напильником или наждачной бумагой. Располагаем отрезки в предполагаемую конструкцию и крепим их (желательно струбцинами).

Далее нужно решить: варим каркас своими силами или нанимаем сварщика. Для самостоятельной работы с ручной дуговой сваркой требуется соответствующая квалификация.

Ни в коем случае не пытайтесь варить сами, если не имеете навыка. Это опасно для здоровья и жизни.

Сварка выполняется поэтапно:

1. Прихватывается внешний контур труб.
2. Проверяется перпендикулярность углов ниткой и угломером.
3. Прихватываются внутренние перегородки и снова проверяются.
4. Все соединения надежно свариваются.
5. Сбивается окалина, зачищаются неровности.

В сети есть достаточно видео на тему: «как самому сварить калитку из профильной трубы», но в первый раз рекомендуется работать в паре со специалистом.

К готовой конструкции привариваются петли опор и косынки под замок. Желательно проверить открытие/закрытие каркаса на опорах. Остается прогрунтовать и покрасить изделие пульверизатором. Подобная рама калитки из профильной трубы изображена на фото.

Инструкция как сварить калитку из профильной трубы своими руками

Как сварить калитку из профильной трубы, задавался вопросом не один владелец частного дома. Ведь такой нехитрый элемент помогает повысить комфорт и безопасность жилища.

Для этой задачи часто берут профильную трубу, потому, что она обладает необходимыми техническими характеристиками:

• имеет невысокую стоимость;
• выделяется надежностью и прочностью в процессе использования;
• характеризуется небольшим весом;
• почти не подвергается коррозийным образованиям;
• превосходно переносит любые механические нагрузки.

Сварить данную конструкцию из профтрубы может практически любой домашний мастер обладающий навыком сварщика, и помощь специалистов в этом вопросе ему не потребуется. Так же для данной работы не понадобятся особенные знания и умения. Элементарных понятий о сварном процессе, использовании дрели и болгарки будет вполне достаточно. И плюс ко всему этому, потребуется минимальная способность создать чертеж.

Перед тем, как приступать к постройке, следует внимательно изучить все плюсы и минусы такой постройки. И так, преимущества входной калитки из профильной трубы следующие.

1. Минимальная простота изготовления и монтажа.
2. Невысокий уровень сложности земляных работ. Все они сводятся к созданию ям для столбов – опоры из трубы.
3. Длительный срок использования.
4. Небольшая стоимость и хорошая устойчивость к коррозийным процессам.
5. Презентабельный общий вид конструкции из трубы.

Так же перед тем, как брать в руки сварочный аппарат и дрель, необходимо запомнить минусы такого строительства. Их не так много, но знать их важно.

Такая конструкция может деформироваться в последствие механических воздействий. На ней полностью нет звукоизоляции. Если на такой конструкции возникает даже незначительное повреждение, то результатом этого будет коррозия.

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала.

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Как сделать столбы из кирпичей?

Кирпич известен тем, что практически не подвергается влиянию разрушения и выглядит очень презентабельно. Но, забор из данного материала получается дорогим. Поэтому из кирпича сооружают опоры, а на пролет применяется, например, профнастил.

Процесс установки кирпича считается достаточно кропотливым, и к нему следует подойти так, как к строительству дома. Придется тщательно почистить территорию, выполнить разметку, проложить гидроизоляцию и смонтировать надежный фундамент.

Смотреть видео

Любой неправильный этап данного процесса приведет к тому, что столбы «дадут» крен и начнут разрушаться. Поэтому делать такую постройку должны грамотные профессиональные мастера. Любитель, у которого «не набита рука» в данном деле, качественно выполнить строительство не сможет.

Так же, остановив свой выбор на конструкции из кирпича, необходимо учесть, что закупка материала и участие квалифицированных специалистов обойдутся недешево.

Как сделать калитку одновременно со столбами

Прежде всего, необходимо отметить, что данный вариант обустройства входного отверстия удобен тем, что позволяет без лишних измерений точно рассчитать размеры калитки. Если стоит задача, как правильно сварить калитку из профильной трубы, то легче варианта найти трудно, а если у вас возникает проблемы при проведении сварочных работ, то в этой статье описаны все этапы сварки профтруб.

Алгоритм работы следующий.

1. Нарезается профтруба на размеры указанные в схеме. К столбам забора следует сварить верхнюю, а затем нижнюю планку будущего каркаса калитки из профильной трубы.

1. Затем следует сварить вертикальные планки каркаса для калитки. На одну из планок перед приваркой наваривают петли навесов. При сварных работах правильность расположения планок проверяется уровнем. Их важно расположить и сварить правильно, иначе сооруженная конструкция будет функционировать плохо.

1. Также навесы сваривают на боковые стойки забора.

1. Посередине будущего каркаса нужно сварить горизонтальную планку.
2. После этого каркас срезается с основания, снимается с петель.

1. На готовом каркасе убирается все лишнее, и укрепляются сварные швы. Каркас советуют тщательно сварить еще раз по всему периметру.

1. Далее выполняется врезка замка.

1. И теперь пришло время произвести примерку каркаса калитки. Если калитку получилось сварить правильно, то она будет легко закрываться и открываться.

1. Затем выполняется крепление опорных планок.

1. Готовая рама покрывается обшивочным материалом.

1. На верхнем столбике забора, на стороне, где расположен замок, нужно сварить фиксатор.

Самые распространенные размеры профтрубы для каркаса калитки – это 40*20 мм. Но, в зависимости от габарита ворот, сварить можно из сортамента и на 60*40 мм.

Как приварить точеные петли

Чтобы калиточный проем функционировал эффективно, необходимо учесть много факторов. И вопрос, как правильно сварить калитку из профильной трубы, нельзя решить при халатном отношении к работе. Построенная конструкция должна надежно закрываться, открываться и удерживать силовую нагрузку.

Смотреть видео

Два первых критерия и плотное прилегание конструкции зависит от того, насколько правильно произведен процесс установки петель. Чтобы калиточный проход открывался без громкого скрипа и рывков, важно выбрать правильный вариант сварки данных деталей для профильной постройки.

Вначале рекомендуют запомнить, что парная работа петель основана, прежде всего, на их одинаковом размещении на условно проведенной прямой линии. То есть в пространстве они должны располагаться ровно по оси. И это должно быть учтено перед тем, как сварить ворота и дверной проем в них.

При правильном расположении нагрузка от веса дверной конструкции на опоры навесов будет распределена равномерно.

Задача, как самому сварить калитку из профильной трубы, не станет невероятно сложным процессом, если действовать строго по инструкции. Рассмотрим его на примере оформления профилированным листом.

Если данный этап сравнить с остальной работой, то он является наиболее легким:

• вырезается лист нужных размеров;
• подготовленные листы крепят к каркасу саморезами.

Выполнить обшивку к калитке самому очень просто. Но, спешить в этом деле не стоит. Терпение и аккуратность не должны сбрасываться со счетов. Если самому эту работу не приходилось выполнять, расстраиваться не нужно. Все получиться правильно, если правильно вымерять нужные листы материала, и действовать без излишней спешки.

Особенности установки каркаса и крепления к столбам

Как ставить каркас, было уже описано, но есть еще несколько рекомендаций, которые нужно знать.

• Обустройство забора из профиля и ворот лучше осуществить стеновым профлистом, который помечен маркировкой «С».
• Шум при работе позволяют уменьшить шариковые петли.
• Чтобы сделать постройку правильно, нужно не забыть о двадцатисантиметровом зазоре снизу. Если сваривать без учета этого зазора, то в зимний период из-за скопления снега будут большие сложности с открытием. Такой же зазор рекомендуют оставлять и в верхней части. Это нужно для декоративного оформления. А какой декор выбрать, каждый будет решать сам.
• Так же при работе не стоит забивать о мерах безопасности. А в данном случае они очень важны. Сварка без соблюдения мер безопасности и неправильное обращение с профлистом может привести к получению очень серьезных травм во время работы.
• Монтировать профильный лист необходимо аккуратно, потому, что на нем очень легко остаются царапины. Если они возникли, то расстраиваться не стоит. Небольшие изъяны легко убрать краской в баллончике.
• Чтобы закрепить ворота и калитку к столбикам, следует применять навесы большых размеров. Конструкция с такими элементами будет жесткой и не станет провисать. Профессиональные мастера, как самый лучший вариант рекомендуют крепежи на основе подшипника. Они уверяют, что с этими механизмами все будет работать долго и надежно.

На этом все монтажные действия заканчиваются. Данное строительство интересно тем, что во время него можно проявить креативность и сварить все по своему желанию. Входную конструкцию можно обшить, украсить интересными элементами декора.

Смотреть видео

Различные интересные идеи для оформления можно подобрать в интернете. Проблем с выбором подходящего варианта не возникнет. Профессиональные мастера и домашние умельцы предоставили множество превосходных вариантов на любой вкус и для любых финансовых возможностей.
