Подробная инструкция металлоискателя терминатор 3 своими руками
Данный тип конструкции предназначен для поиска монет. Процесс его сборки совсем несложен. Однако опыт по сборке такого инструмента все же необходим. Терминатор способен обнаружить предмет, даже если цель захвата минимальна.
Для начал следует подготовить необходимое оборудование, а именно:
- мультиметр, который измеряет скорость.
- LC метр.
- Осциллограф.
Далее необходимо найти схему с разбивкой на узлы. Теперь можно изготовить печатную плату, в которую следует впаять по порядку перемычки, резисторы, панели под микросхемы и остальные детали. Следующим шагом будет промывка спиртом платы. Обязательно стоит проверить на наличие дефектов. В рабочем ли состоянии плата можно проверить следующим образом:
- Включить питание.
- Выкрутить регулятор чувствительности до того, как в динамике не будет слышен звук.
- Коснуться пальцами разъема датчика.
- При включении должен мигнуть, а затем погаснуть светодиод.
Если все действия произошли, то все сделано правильно. Теперь можно делать катушку. Необходимо подготовить обмоточный эмальпровод 0,4 мм диаметром, который надо сложить вдвое. На листе фанеры рисуется круг, имеющий диаметр 200 мм и 100 мм. Теперь по кругу надо вбить гвозди, расстояние между ними должно быть 1 см.
Далее можно перейти к наматыванию витков. На 200 мм следует сделать их 30, а на 100 — 48. Затем первую катушку надо пропитать лаком, когда он высохнет, можно обмотать ниткой. Нитку можно снять, и, спаяв середину, получится цельная обмотка из 60 витков. После катушку надо обмотать изолентой довольно плотно. А сверху накладывается фольга в размере 1 см, это будет экран, на нее сверху мотается еще изолента. Концы должны выходить наружу.
На второй катушке также необходимо спаять середину. Для того чтобы запустить генератор, надо первую катушку подключить к плате. Вторую катушку следует обмотать проводом в 20 витков, затем подключаем ее к плате. Теперь требуется подключить осциллограф минус на минус к плате, а плюс подключается к катушке. Обязательно посмотрите какая частота будет при включении и запомните ее или зафиксируйте на бумаге.
Теперь катушки надо положить в специальную форму, чтобы потом залить их смолой. Далее осциллограф подключается к плате, минусовым полюсом, амплитуда должна достигнуть нулевого значения. Катушки в форме заливают смолой примерно на половину глубины. Когда все готово, проводится настройка шкалы дискриминации металлов.
Список деталей для металлоискателя терминатор 3
В качестве деталей для металлоискателя трио понадобятся:
- Конденсаторы металлоплёночные;
- SMD резисторы;
- Микросхемы;
- Транзисторы;
- Диоды.
При наличии данных деталей можно собирать металлодетектор терминатор про самостоятельно.
Схема металлоискателя с дискриминацией металлов
Металлоискатель с дискриминацией металлов своими руками можно сделать, воспользовавшись схемой для импульсного прибора Шанс. Процесс изготовления катушки довольно прост.
Саму схему можно найти в интернете. Но все же опыт в сборке таких устройств будет нелишним. Сборку металлоискателя следует начать с платы.
После того как плата будет изготовлена, предстоит прошить микроконтроллер. И по окончании работы подключаем к питанию устройство по обнаружению металла.
Однако, для того чтобы оборудование работало, требуется катушка. Лучше всего, если она будет с низкой паразитной емкостью. Обмоточный эмальпровод наматывают на катушку. И затем ее можно подключить и проверить работоспособность металлоискателя. Обязательно для него надо изготовить корпус и штангу. И можно приступать к работе.
Металлоискатель своими руками без микросхем
Самодельное оборудование можно изготовить и без сложных микросхем, а использовав простой транзисторный генератор. Металлоискатель будет без дискриминации. Предметы он будет обнаруживать в грунте на 20 сантиметров в глубину, а в сухом песке — на 30 сантиметров. В данном аппарате передающая и приемная катушки работают одновременно.
Катушка для металлоискателя терминатор 3
Для начала следует взять эмаль обмоточный, имеющий диаметр 0,4 мм. Сложить его так, чтобы было два конца и два начала. Далее стоит мотать с двух катушек в раз.
Теперь надо сделать передающую и принимающую катушки, для этого на фанерном листе чертится два круга 200 мм и 100 мм. По данным окружностям вбиваются гвоздики, расстояния между ними должны быть 1 см. На большую оправку наматываются 30 витков эмальпроводом. Затем следует нанести на катушку лак и умотать ниткой, затем сняв с обмотки, спаять серединку. Так получаются провода один средний и крайних два.
Полученную катушку стоит обмотать изолентой и наложить поверх кусок фольги, и сверху еще раз фольгу. Концы обмоток должны выходить наружу.
Теперь стоит перейти к приемной катушке. Здесь уже наматываются 48 витков. Для запуска генератора надо подключить передающую катушку к плате. Средний провод подключается к минусу. А у приемной катушки средний вывод не используется. Для передающей катушки нужна компенсирующая, на которую мотается 20 витков.
Осциллограф к плате подключаем так: щуп с минусом на минус платы, а плюсовой щуп — к катушке. Обязательно следует замерить частоту катушек и записать ее.
После подключения катушек по схеме, их надо поместить в специальную емкость и залить смолой. Теперь на осциллографе устанавливается время деления (10 мс и 1 вольт на клетку). Теперь следует уменьшить амплитуду до нулевого значения. Сматываем витки, пока значение вольт не достигнет нуля. Делаем компенсирующую петлю у катушки, которая будет снаружи.
Форму наполовину следует пролить смолой. Когда все застынет, надо подключить осциллограф и загнуть петлю внутрь. Далее крутить ее, пока значение амплитуды не станет минимальным. После петлю надо приклеить, проверить баланс, и теперь можно залить смолой вторую половину емкости. Катушка готова к работе.
Ремонт катушки металлоискателя
Перед тем как приступить к ремонту, следует подготовить следующие инструменты:
- Нож канцелярский;
- Лампа накаливания;
- Емкость для клея, желательно плоская;
- Специальная или эпоксидная смола;
- Средний и мелкий наждак;
- Небольшой шпатель.
В первую очередь надо просушить катушку с помощью лампы накаливания. И при помощи канцелярского ножа расширить трещины на ней. Клей выдавить на плоскую поверхность и смешать шпателем. Нанести данное вещество на катушку. В местах трещин можно накладывать побольше смолы. Теперь стоит подождать, пока все это тщательно застынет. И затем обработать наждаком, используя сначала средний, а затем мелкий. Такая процедура поможет сгладить все неровности. Таким довольно несложным способом можно реанимировать самую старую катушку от устройства для поиска металла.
Параметры металлоискателей в зависимости от назначения и технического устройства
Металлоискатели для любителей – это простейшие устройства динамического типа. Поисковая головка прибора должна постоянно двигаться, только так может появиться искомый сигнал. Если вы остановите движение, сигнал пропадёт. Такие простейшие детекторы удобны тем, что не требуют сложных настроек, позволяют исключать средние грунты. Из недостатков придётся отметить его слабую чувствительность и частые ложные срабатывания на сложных участках.
Скорость сканирования прибора – около 30 сантиметров в секунду
Приборы среднего класса имеют лучшую чувствительность. В заводской комплектации к такому устройству идёт несколько поисковых головок разного размера. Для настройки детектора потребуются определённые навыки. Металлоискатели среднего класса способны распознавать металлы.
Компьютеризированные устройства – это уже профессиональный инструмент с жидкокристаллическим экраном и стрелочной индикацией. В памяти его процессора загружены программы, способные распознавать и различать сигнал, классифицировать каждый обнаруженный объект. Профессионалы самостоятельно программируют устройства под условия поиска, исключая нежелательные срабатывания.
Инструменты для поиска золота срабатывают не только на монеты и драгоценности, находящиеся в земле, но и на самородный металл. Он не годится для поиска мелких частиц, вроде песка. Их он не распознаёт, особенно если грунт имеет высокую минерализацию.
В остальном эти металлоискатели очень чувствительны и отлично срабатывают, например, при поиске золотых украшений в песке пляжа
Глубинные детекторы заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металл на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. Такие устройства распознают пустоты и другие внутренние аномалии грунта. Работают глубинные детекторы на двух катушках, одна находится параллельно поверхности грунта, другая – перпендикулярно.
Стационарные детекторы – это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.
Какие типы металлоискателей можно сделать в домашних условиях своими руками
Детекторы делятся на 5 основных типов по принципу обнаружения искомого объекта.
Рассмотрим, какие из металлоискателей подходят для изготовления своими руками в домашних условиях:
Тип | Особенности | Годится ли для изготовления своими руками |
---|---|---|
Приём-передача | Работает с двумя индукционными катушками. При отсутствии искомого объекта сигнал не проходит в приёмную катушку. | Да |
Индукционный | Объединяет функции обеих катушек. Сигнал постоянный, меняющийся при определении металла. | Нет, как правило, возникают сложности с выделением результативного сигнала. |
На основе измерителя частоты | В конструкцию прибора входит LC-генератор, меняющий частоту при обнаружении металлических предметов. Имеет невысокую чувствительность. | Да |
С измерителем добротности | Имеет анализатор сигналов LC-генератора. Плохо работает при низких температурах. | Да |
Импульсный | Основан на передаче вихревых импульсных токов. Сигнал меняет свой характер в зависимости от типа обнаруженного металла. | Да |
А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции «Пират».
Самодельный металлоискатель «Пират»: схема и подробное описание сборки
Если вы только задумались о том, как сделать самодельный металлоискатель, не стремитесь браться за сложные модели. Начните с простого, но эффективного «Пирата». Название это придумал автор самоделки из сочетания Pi (импульс) и Ra-t (радиоскоп). Название прижилось, а простая и понятная схема сборки так полюбилась пользователям, что «Пират» стал одной из самых популярных самоделок в этой области. В настоящее время существует уже 4 модификации схемы «Пират». Металлоискатель просто собирается своими руками, без использования каких-то специфических инструментов.
Единственный недостаток этого прибора заключается в том, что в металлоискателе, изготовленном своими руками, отсутствует схема работы с дискриминацией металлов. Но для начинающего кладоискателя это несущественно.
Кроме деталей, необходимых для сборки, вам потребуется для работы паяльник, отвёртка, изоляционная лента
Детали для сборки металлоискателя
Для изготовления прибора вам потребуется приобрести:
- керамический конденсатор − 1 нФ;
- 2 плёночных конденсатора − 100 нФ;
- электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука;
- резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом;
- переменные резисторы – 3 штуки на 10 и 100кОм, 400 Ом (1Вт);
- транзисторы – 3 штуки, ВС557, IRF740, ВС547;
- 2 диода 1N148;
- 2 микросхемы: К157УД2 и NE555.
Кроме перечисленных деталей, запаситесь наушниками от плеера
Ещё вам потребуется пластиковая труба для штанги, батарейки или аккумуляторы на 9В и провод ПЭВ диаметром 0,8 мм.
К сведению! Многие интересуются, как сделать своими руками металлоискатель из телефона. Некоторые разработчики даже предлагают программы, которые можно закачать в телефон и использовать для этой цели. Серьёзные радиолюбители могут лишь посоветовать вам использовать кое-какие запчасти – например, вход от наушников или батарейку, возможно, плату для создания микросхемы.
Схемы металлодетектора для изготовления своими руками
Простейшая схема «Пирата» выглядит таким образом.
Плату можно разместить в корпусе карманного приёмника или любой удобной по размеру пластиковой коробке, подходят даже простые распределительные коробки из арсенала электрика.
Важный момент! Чтобы избавиться от возможных помех при прикосновении к регуляторам прибора, все корпусы переменных резисторов соединяются с минусом платы.
Если вы хотите пойти в своих экспериментах дальше, вот схема для изготовления металлоискателя с ориентиром на золото.
Схема металлодетектора «Терминатор 4» с повышенной чувствительностью
Если вы правильно собрали схему, прибор будет исправно работать. Возможные проблемы с микросхемой.
Проблема | Способ решения |
---|---|
Нет писка и реакции на изменение частоты. | Подберите резистор на 10 кОм с последовательным соединением с конденсатором в генераторе на 300 пФ. |
Излишнее возбуждение генератора, шипение и свист | Добавьте конденсатор на 1000 пФ с выводом на корпус. |
Как собрать печатную плату металлоискателя своими руками
Схема печатной платы металлодетектора довольно проста. Условно можно разделить её на несколько блоков:
- узел катушки поиска;
- усилитель звука на транзисторе;
- генератор импульсов;
- усилитель двухканальный.
Вот так это выглядит.
Импульсный генератор собирается на таймере NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.
К сведению! Можно изготовить металлоискатель своими руками без микросхем. В сети вы найдёте множество аналоговых схем на транзисторных генераторах. Такие приборы будут обнаруживать металл на глубине до 20 сантиметров в грунте и до 30 – в сыпучем песке.
Как сделать катушку для металлоискателя своими руками
Катушка – важная деталь прибора. Её можно сделать из медной проволоки или витой пары. Подробнее в нашем мастер-классе.
Катушка из медной проволоки
Иллюстрация | Описание действия |
---|---|
Для катушки подойдёт медная проволока диаметром 0,5 мм. | |
Для намотки приготовьте такую доску с направляющими. Расстояние между направляющими должно быть равно диаметру основания, на которое вы будете крепить катушку. | |
Намотайте проволоку по периметру креплений в 20−30 витков. | |
Скрепите обмотку изолентой в нескольких местах. | |
Снимите обмотку с основания и придайте ей округлую форму. | |
Подберите основание, которое будет держать форму. Это может быть крышка от пластикового ведра или деревянные пяльцы для рукоделия. | |
Подсоедините контур к устройству и протестируйте его работу. | |
В собранном виде катушка из проволоки может выглядеть таким образом. | |
Для тестирования работы устройства проводите металлическими предметами над катушкой на разной высоте. |
Катушка из витой пары
Иллюстрация | Описание действия |
---|---|
Сверните провод в два мотка, как показано на фото, оставив два конца примерно по 10 сантиметров каждый. | |
Зачистите обмотку и освободите жилы для соединения. | |
Соедините жилы так, как показано на схеме. | |
Для лучшего контакта спаяйте концы проводов. | |
Протестируйте катушку в том же порядке, что и катушку из медной проволоки. |
Совет! Если вы хотите сделать более мощную катушку своими руками для металлоискателя, придайте ей эллипсовидную форму.
Подробная инструкция по настройке металлоискателя «Пират», сделанного своими руками
Для окончательной сборки прибора вам потребуется пластиковая труба. Схема сборки проста. Чувствительность детектора настраивается с помощью потенциометров. Добейтесь результата, чтобы он распознавал монету с расстояния в 30 сантиметров. Залежи металла больших размеров он «услышит» за метр–полтора. «Пират» не распознаёт цветные металлы под вами или чёрные, так что тут придётся просто копать, и не исключено, что вы наткнётесь на старое корыто, а не на вожделенный клад. Но в этом случае можно брать не качеством, а количеством, ведь любой металл можно сдать в пункт приёма вторсырья.
Не исключено, что вам повезёт, и все труды будут не напрасны
Как будет выглядеть «Пират» в сборе − в следующем видео. Остаётся только отметить, что набор-конструктор для изготовления этого устройства можно купить по интернету. К нему, кстати, прилагается подробная инструкция, как самому сделать металлоискатель в домашних условиях из деталей комплекта.
Особенности глубинных металлоискателей
Глубинный металлоискатель привлекателен тем, что может обнаружить объекты там, где другие приборы бессильны. Хороший глубинный металлоискатель, сделанный своими руками,заглядывает на глубину в 6 метров, и ему не помеха корни, пустоты или другие преграды. Один нюанс – с его помощью можно обнаружить только крупные предметы, да и это понятно, ведь ради пары монет вы не станете копать шестиметровую яму.
И снова мы возвращаемся всё к той же универсальной модели детектора «Пират». Оказывается, на его основе можно сделать и глубинный прибор, и это совсем несложно. Процесс модификации описан в этом видео.
Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель.
Существует великое множество различных металлоискателей, на любой «вкус и цвет». Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.
Самодельные металлоискатели
В этом разделе нашего сайта о самодельных металлоискателях, буду собранны: лучшие схемы металлоискателей, их описания, программы и другие данные для изготовления металлоискателя своими руками. Здесь не будит схем металлоискателей из СССР и схем на двух транзисторах. Так как такие металлоискатели лишь подходят для наглядной демонстрации принципов металлодетекции, но совсем не пригодны для реального использования.
Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов.
Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.
Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.
Для сборки металлоискателя своими руками вам обязательно понадобится:
В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.
- Паяльник, припой, олово и другие паяльные принадлежности.
- Отвертки, плоскогубцы, кусачки и прочий инструмент.
- Материалы и навыки по изготовлению печатной платы.
- Минимальный опыт и знания в электронике и электротехники также.
- А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.
У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:
Металлоискатель Малыш FM и малыш FM-2 | ||
Принцип работы | Электронного частотомера FM | |
Дискриминация металлов | есть (Черный и все остальные) | |
Максимальная глубина поиска | 0,6 метра | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 19 кГц | |
Уровень сложности | начальный |
Металлоискатель ПИРАТ | ||
Принцип работы | PI (импульсный) | |
Дискриминация металлов | нет | |
Максимальная глубина поиска | 1,5 метр | |
Программирумые микроконтроллеры | нет | |
Рабочая частота | — | |
Уровень сложности | начальный |
Металлоискатель ШАНС | ||
Принцип работы | PI (импульсный) | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1 метр | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | — | |
Уровень сложности | средний |
Металлоискатель Clone PI | ||
Принцип работы | PI (импульсный) | |
Дискриминация металлов | нет | |
Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | — | |
Уровень сложности | средний |
Металлоискатель Clone PI AVR | ||
Принцип работы | PI (импульсный) | |
Дискриминация металлов | нет | |
Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | — | |
Уровень сложности | средний |
Металлоискатель Clone PI W | ||
Принцип работы | PI (импульсный) | |
Дискриминация металлов | нет | |
Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | — | |
Уровень сложности | средний |
Металлоискатель Квазар | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1-1,5 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 4 — 17 кГц | |
Уровень сложности | Средний |
Металлоискатель Квазар ARM | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1-1,5 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 4 — 16 кГц | |
Уровень сложности | Средний |
Металлоискатель Соха 3TD-M | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1 — 1,5 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 5 — 17 кГц | |
Уровень сложности | Средний |
Металлоискатель Фортуна | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1 — 1,5 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 4,5 — 19,5 кГц | |
Уровень сложности | Средний |
Металлоискатель Фортуна ПРО-2 | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1 — 2 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 4,5 — 19,5 кГц | |
Уровень сложности | Высокий |
Металлоискатель Фортуна М2 и М3 | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1 — 2 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 4,5 — 19,5 кГц | |
Уровень сложности | Высокий |
Металлоискатель Фортунам М | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1,5 — 2 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 7 — 16 кГц | |
Уровень сложности | Высокий |
Металлоискатель ТЕРМИНАТОР-3 | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1 метр (Зависит от размера катушки) | |
Программирумые микроконтроллеры | нет | |
Рабочая частота | 7 — 20 кГц | |
Уровень сложности | Высокий |
Конструкция и принцип работы прибора
Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.
Принцип работы металлоискателя
Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.
Схема металлоискателя
Приборы этого класса обладают следующими достоинства:
- простота конструкции;
- большие возможности для обнаружения металлических материалов.
В тоже время, металлоискатели этого класса обладают определенными недостатками:
- металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
- технологические сложности при производстве изделия.
Другими словами, устройства этого типа перед работой необходимо настраивать своими руками.
Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.
Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.
Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.
Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.
Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.
Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.
Но кроме этого, при их эксплуатации необходимо учитывать и то, что у них высокое энергопотребление.
Типовая конструкция
В состав металлоискателя входят следующие составные части:
- Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
- Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
- Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
- Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
- Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.
Конструкция металлоискателя
Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.
Вот такая относительная простота конструкция и позволяет изготовлять металлоискатели своими руками.
Разновидности металлодетекторов
На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:
Грунтовая модельГлубинный металлоискательПодводный аппаратОхранное устройствоМеталлодетектор промышленного назначения
- Грунтовые. Эти приборы предназначены для поиска своими руками металлического лома, ювелирных украшений, монет и пр.
- Глубинные. Эти приборы применяют для поиска вышеназванных металлических изделий на большой глубине.
- Подводные. Устройства этого типа предназначены для работы подводой. Они могут работать на разных глубинах.
- Металлодетекторы для поиска золота. Эти приборы позволяют найти золото и украшения для него в любых средах.
- Охранные устройства. Эти приборы применяют для обнаружения металлических изделий на теле человека и в багаже. Такие устройства выполняют в виде арок и устанавливают на входе в места большого скопления людей, например, на вокзалах, торговых центрах и пр.
- Промышленные. Это оборудование входит в состав конвейерных линий. Их основная задача обнаружение металла в других веществах. Например, в добываемой песчано-грунтовой смеси.
- Армейские. Военные применяют такие приборы для обнаружения своими руками мин, неразорвавшихся снарядов, бомб и пр. Военные называют такие приборы миноискателями.
- Устройства собранные своими руками, чаще всего их собирают начинающие «кладоискатели».
Использование современных материалов позволяет проектировать и изготавливать приборы с высокой точности обнаружения металлов в разных средах. Применение микроэлектроники позволило минимизировать их габаритно-весовые параметры. Кроме этого, простота электрической схемы позволяет с минимальными затратами изготовить металлодетектор своими руками.
Основные параметры
Как и любое техническое устройство металлодетектор обладает определенными параметрами, характеризующими их функциональные свойства.
Глубина обнаружения
На первом месте стоит глубина обнаружения металла. Кстати, многие компании, производящие подобные устройства не показывают предельную глубину, на которой их продукция может обнаружить металлические изделия. И если такая цифра и указана, то, скорее всего, это данные полученные во время лабораторных испытаний. То есть, реальные, полевые условия существенно отличаются от лабораторных (полигонных).
Это значит, что при выполнении реальной работы своими руками, глубина обнаружения будет несколько меньше, чем указано в паспорте. Почему так происходит? Дело в том, что состав грунта оказывает существенное влияние на способности металлодетектора. В самом деле, одно дело вести поиск в речном песке, а другое в грунте с высоким содержанием железа. Металлические изделия, особенно те, которые длительное время находятся на глубине, окисляются и изменяют свои свойства и это оказывает влияние на возможности обнаружения объекта.
Глубина обнаружения металлоискателем
Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.
Частота работы
Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.
Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.
Схема глубинного металлоискателя
Глубинные металлодетекторы используют для поиска металлов на больших глубинах. Но стоит отметить, что стоят они недешево и поэтому вполне возможно его собрать его своими руками. Но перед тем, как приступить к его изготовлению надо понять как работает типовая схема.
Схема глубинного металлоискателя
Схема глубинного металлоискателя не самая простая и существует несколько вариантов его исполнения. Перед его сборкой необходимо подготовить следующий набор деталей и элементов:
- конденсаторы разного типа – пленочные, керамические и пр.;
- резисторы разного номинала;
- полупроводники – транзисторы и диоды.
Номинальные параметры, количество зависят от выбранной принципиальной схемы прибора. Для сборки приведенных элементов потребуется паяльник, набор инструмента (отвертка, плоскогубцы, кусачки пр.), материал для изготовления платы.

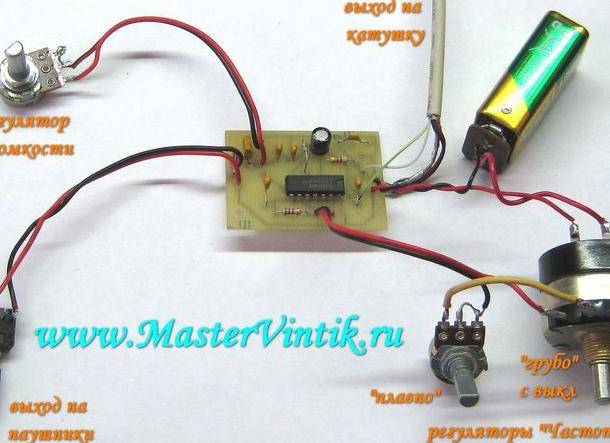

Процесс сборки глубинного металлодетектора
Процесс сборки глубинного металлодетектора выглядит примерно следующим образом. Сначала собирают блок управления, основу которого составляет печатная плата. Ее изготавливают из текстолита. Затем схему сборки переносят непосредственно на поверхность готовой платы. После того, как рисунок перенесен, плату необходимо протравить. Для этого применяют раствор, в который входят перекись водорода, соль, электролит.
После того, как выполнено травление платы, в ней необходимо выполнить отверстия для установки компонентов схемы. После того, как выполнено лужение платы. Наступает самый важный этап. Установка и пайка своими руками деталей на подготовленную плату.
Для намотки катушки своими руками применяют провод марки ПЭВ с диаметром 0,5 мм. Количество витков и диаметр катушки зависят от выбранной схемы глубинного металлоискателя.
