Организация слива
Несмотря на периодический эксплуатационный режим, стоки запрещено сбрасывать на грунт под баней. Необходимо собирать и отводить их в отдельный септик или централизованную систему водоотведения.
В зависимости от конструкции деревянного пола слив можно организовать следующими способами:
- сплошной пол – уклоны задаются при монтаже лаг (именно лаг, а не балок), трап устраивается в низшей точке комнаты, стоки отводятся по трубам, утеплитель укладывается между лагами;
- протекающий настил – под напольным покрытием необходимо изготовить крупноформатную воронку из тяжелой EPDM мембраны, оцинковки, ЦСП облицованного водонепроницаемой плиткой или из бетона (в случае полов по грунту), в низшей точке которой будет закреплен канализационный трап.
Воронка слива из оцинковки под протекающим полом бани.
Теплоизолировать протекающий пол невозможно физически, поэтому утеплитель закладывается ниже крупноформатной воронки из рассмотренных выше материалов.
Важно! Максимальные теплопотери в полах наблюдаются при наличии в здании подполья, то есть в висячих ростверках. Поэтому пол и канализацию свайного или столбчатого высокого ростверка утеплять следует в обязательном порядке.
Запрещено сливать банные стоки непосредственно на грунт под этой постройкой по причинам:
- моющие средства приводят к постепенному заражению, не только своего участка, но и обеспечивают подобные неприятности соседям;
- влага неизбежно скапливается в пазухах обратных засыпок и разрушает фундамент;
- даже при частичной замене грунта щебнем/песком резко повышаются силы пучения из-за набухания глины во влажной среде.
Септик необходимо размещать на участке в соответствии с требованиями нормативов СП, СанПиН на расстоянии минимум 4 м от фундамента бани, а не под ее полом. Это повысит качество обслуживания камер водоочистки, инфильтрационного колодца или поля, через которое осветленная вода сбрасывается в грунт для естественной доочистки.
Расположение септика для бани на участке.
Протекающий пол
Этот вариант обеспечивает быстрое высыхание древесины и увеличение ресурса напольного покрытия. В зависимости от конструкции перекрытия бани протекающий пол может сооружаться разными способами:
- настил из разряженных досок со щелями между ними, жестко зафиксированных саморезами к лагам для постоянного использования;
Традиционный протекающий пол.
- поддоны из бруска, укладывающиеся на основание в момент эксплуатации бани, затем убирающиеся на просушку;
Деревянный трап для бани.
Воронка под протекающим полом, собирающая жидкость, сооружается из материалов:
- мембрана – вариант чаще применяется для бани с подпольем на свайном или столбчатом ростверке, пленка крепится к стенам с небольшим провисанием, в нижней точке, соприкасающейся с черновым полом конструкции, в нее врезается сифон или трап;
Воронка сливная из мембраны.
- воронка из жести – аналогично предыдущему варианту, только вместо эластичной мембраны используется жесткая листовая сталь с фальцевыми креплениями;
Воронка сливная из жести.
- керамогранит или кафель – этими материалами облицовывают воронку, изготовленную ЦСП или асбестовых листов, уложенных на черновой пол по балкам, методика более пригодна для съемных поддонов с большим шагом обрешетки, так как под разряженными досками капитального пола эти дорогостоящие отделочные материалы практически незаметны.
Сливная воронка из плитки.
- бетон – внутри классической стяжки на этапе изготовления создаются уклоны, водоотталкивающие добавки вводятся в бетон при замешивании или конструкционный материал обрабатывается пенетрирующими составами после отвердевания. Можно изготовить на деревянном полу (поверх листов ЦСП) либо на полу по грунту.
Бетонная воронка банного слива.
Совет! Лаги протекающего пола обрабатываются антисептиками или пенетрирующими составами для повышения эксплуатационного ресурса во влажной среде.
Протекающий пол неудобен с позиций гигиеничности – в широкие щели неизбежно проникает в воронку крупный мусор (например, листья веника, принесенные на теле из парной), поэтому доски лучше сделать съемными. Компромиссом становятся решетчатые поддоны или крепление досок в специальные гнезда.
Еще одним вариантом становятся гибкие дощатые трапы для бани. Доска соединяется в этих конструкциях шнуром или тросом, после укладки на лаги такие деревянные коврики сохраняют пространственную жесткость. После помывки их можно скатать и убрать на просушку.
Гибкие деревянные трапы для бани.
Шпунтованная доска
Этот вариант удобнее в использовании, но влага испаряется дольше, доски коробятся при высыхании. Не протекающий пол может делаться по лагам, уложенным на плиту перекрытия или пол по грунту, или балкам деревянного перекрытия. Поэтому конструкция сливного узла отличается:
- пол по грунту – инженерные системы разводят до бетонирования стяжки, лаги монтируются под уклоном в едином направлении, чтобы поставить там трап/сифон канализации, утеплитель размещается либо между лагами, либо внутри стяжки;
- плитное перекрытие – аналогично предыдущему случаю, только теплоизоляционный материал всегда укладывается между лагами;
- перекрытие по балкам – утеплитель между черновым и чистовым полом, коммуникации защищаются пенополистирольными скорлупами и греющим кабелем внутри подполья.
Теплоизоляция пола в бане.
В бане отсутствует постоянный обогрев, поэтому утеплитель под полом необходим исключительно для снижения времени выхода в режим пара и повышения комфорта эксплуатации.
Выбор узла слива
Периодический эксплуатационный режим бани вызывает пересыхание гидрозатвора внутри классического бутылочного или U-образного сифона. Поэтому в этих надворных постройках чаще используют сухие трапы нескольких типов:
- поплавковые – внутри чашеобразного корпуса имеется колпак, перекрывающий под своим весом канализационное отверстие, всплывающий при наполнении чаши жидкостью;
Трап с сухим поплавковым затвором.
- маятниковые – использован принцип обратного клапана с односторонним направлением потока;
Трап с сухим маятниковым затвором.
- с резиновыми манжетами – внутри корпуса установлена тонкостенная эластичная лента, не пропускающая воздух в нормальном положении, превращающаяся в шланг под напором воды.
Сухой затвор с резиновой лентой.
При установке сухого трапа вредные газы не смогут проникнуть из септика по трубам наружной канализации в баню, избавляя пользователей от запаха сероводорода и метана.
Внимание: Естественная вентиляция под деревянным напольным покрытием обеспечивается декоративными люками (достаточно 2 шт. на комнату) и пропилами в лагах. Лючки располагаются по диагонали, декорируются решетками, обычно располагаются под полками, скамейками.
Таким образом, в деревянных полах можно оборудовать канализационный слив собственными силами. Для большинства проектов этих надворных построек существует минимум два варианта, что позволяет выбрать самый экономичный. Наилучшим вариантом будет пол по грунту с уложенным на лаги протекающим полом.
Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает. Хорошая реклама Самое читаемое
Разновидности сливных ям
Сточные ямы бывают трех типов: герметичный резервуар, яма дренажного типа и многокамерный септик.
Герметичная выгребная яма – самый простой и безопасный вариант сооружения, который исключает проникновение загрязняющих стоков и бытовой химии в почву и водоносный слой. Она сооружается на земельных участках с высоким уровнем залегания подземных вод.
Конструкция представлена простым герметичным резервуаром, вкопанным в грунт на требуемую глубину. Особенностью выгребной ямы является необходимость регулярной откачки накопившихся водных стоков. К существенным недостаткам герметичного резервуара можно отнести сложность и дороговизну технического обслуживания.
Дренажная яма для слива – самый востребованный вариант для частных бань, не имеющих санузлов. В этом случае обустраивается открытая емкость, не имеющая герметичного основания. В качестве донного фильтра используется гравийно-щебеночная смесь. Конструкция дренажной ямы предусматривает наличие специальных отверстий, необходимых для вывода очищенной жидкости в почву.
Септик – технически сложный вариант канализационной системы для бань, оборудованных санитарными узлами. Конструктивно он представлен несколькими камерами, соединенными между собой и выполняющими различные функции.
Первичная герметичная камера обеспечивает сбор и начальную фильтрацию стоков: отходы в твердом виде опускаются на дно, а жидкость проходит дополнительную очистку микроорганизмами аэробного типа. Резервуар соединяется со вторым отсеком переливной трубой, которая обеспечивает подачу очищенной жидкости. Вторая камера выполняет функцию дренажной ямы, где вода проходит вторичную очистку и выводится в почву.
Если септик состоит из трех отсеков, тогда дренажная камера устанавливается последней. В этом случае во второй камере происходит более глубокая очистка от примесей и загрязнителей, после чего очищенная жидкость поступает в дренажный резервуар.
Доступные материалы для постройки сливной ямы
Выбор подходящего материала для строительства сливной дренажной ямы под баней зависит от конструктивных особенностей сооружения, объема сточных вод и финансовых возможностей владельца участка.
Ямы из бочек
Резервуары могут быть сооружены из бочек, металлических и пластиковых, различного объема. Подобная система предусматривает использование одной или двух дренажных емкостей:
- Одна емкость. Дно подготовленного котлована засыпают дренажной смесью из щебня и гравия, далее в него опускают пластиковую емкость без дна и с перфорированной поверхностью. Расстояние между бочкой и котлованом засыпают дренажом. К бочке под углом подсоединяют сточную трубу. Часть жидкости через дренажные отверстия будет поступать в почву для дальнейшей очистки.
- Две емкости. Подобная система предусматривает использование двух бочек, при этом первая устанавливается на 25 см выше второй. Емкости соединяются между собой переливной трубой. Стоки поступают в первую емкость, в которой оседают сторонние примеси и твердые отходы. Далее очищенная жидкость переливается во второй резервуар, к которому подсоединены перфорированные трубы для дренажа. Сточные элементы устанавливаются в траншеи, заполненные дренажным материалом и плотным слоем почвы.
Кирпичные ямы
Для обустройства сливных ям используется керамический кирпич, кладка которого выполняется с небольшими зазорами – они обеспечивают вывод стоков в дренажную подушку и почву. Принцип работы подобной системы водоотвода не отличается от предыдущего, разница заключается в используемом материале. Расстояние между кирпичным резервуаром и земляным основанием заполняется дренажным материалом, предназначенным для очистки стоков и распределения их по периметру котлована.
Кирпичная яма считается более долговечной и практичной по сравнению с конструкцией из пластиковых бочек.
Бетонные ямы
При техническом оснащении и финансовых возможностях можно соорудить дренажную яму из бетонных колец с перфорированной поверхностью, которые монтируются в подготовленный котлован. После завершения монтажа колец днище сооружения засыпают дренажной подушкой из гравия и щебня.
В случае когда глубина котлована составляет не менее 2 метров, а днище резервуара забетонировано, подобное сооружение может использоваться как для отвода стоков из бани, так и для канализации жилого дома.
Ямы из автопокрышек
Выгребные ямы из отработанных автопокрышек предназначаются для отвода жидких стоков, поэтому хорошо подходят для нужд бани.
Обустройство сливной системы при монтаже покрышек может осуществляться различными способами, среди которых боковое перфорирование стенок, соблюдение технологического зазора между установленными скатами, срезка наружных стенок при сохранении внутренней конструкции покрышек.
Это самый простой и востребованный вариант организации водоотвода под баней, в соответствии с которым работу можно выполнить собственноручно.
Пошаговое обустройство дренажной ямы для бани
Теперь рассмотрим вопрос, который интересует многих, – как сделать сливную яму для бани своими руками. Самый простой вариант для новичков – дренажная яма из бочки. В качестве резервуара для слива используется бочка из металла объемом до 250 литров.
Для начала необходимо выбрать подходящее место под котлован. Расстояние от фундамента бани до очистного устройства должно составлять от 3 до 7 метров. При определении глубины сточной ямы важно учитывать общий объем стоков и грунтовые воды. Оптимальное значение – не более 7 метров.
Процесс обустройства ямы для стоков предусматривает поэтапное выполнение работ.
Подготовка котлована и прокладка трубы
- Подготовка строительного участка под яму. От основания бани должна быть выкопана земляная канава, имеющая необходимый уклон для удобного отвода стоков. Среднее значение уклона – 4 градуса на метр погонный. Дно утепляют и засыпают дренажом из гравия и песка. На подушку укладывают водоотводную трубу, соединяющую парную и сточную яму.
- Далее выкапывают котлован и также утепляют. На дне обустраивают подушку для дренажа из гравия и щебня (толщина до 25 см).
Подготовка сливной емкости
- Боковые поверхности бочки перфорируют болгаркой с шагом в 18 см в шахматном порядке.
- В днище проделывают отверстие для монтажа патрубка, который будет соединен с водоотводной трубой крепежной муфтой. Соединительный стык обрабатывают герметиком с внутренней и наружной стороны.
- Бочку оборачивают геотекстильным материалом, который обеспечит надежное дренирование стоков и предотвратит попадание сторонних предметов в емкость. Геотекстиль фиксируют по всей поверхности при помощи бечевки или строительной ленты.
Монтаж емкости в котлован
- Бочку устанавливают на дренажную подушку, чтобы патрубок был расположен сверху.
- Все образованные пустоты между стенками котлована и бочки засыпают мелким гравием.
- Патрубок соединяют со сточной трубой, проложенной ранее.
Особенности прокладки сточной трубы

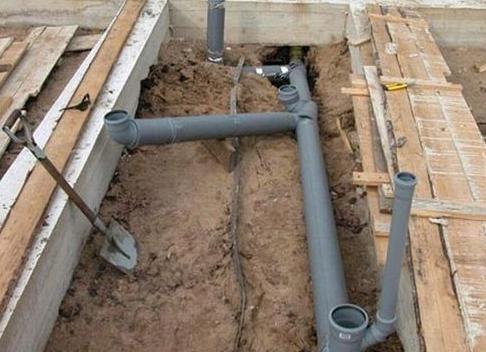

Прокладка водоотводной трубы – важный этап в обустройстве канализации для бани. Согласно строительным нормам трубу закладывают на этапе возведения фундамента. Она располагается внизу основания с уклоном в сторону дренажной ямы. Когда прокладка трубы требуется для готового строения, монтаж осуществляется под полом парной.
Чтобы правильно выполнить установку трубы, нужно соблюдать следующие правила:
- Не допускается наличие загибов, поворотов и стыков при монтаже изделия. Это может привести к появлению засоров на любом участке трубы.
- После завершения монтажа водоотвода выполняется бетонная стяжка банных полов с соблюдением уклона в сторону сливного отверстия. После полного высыхания стяжки пол облицовывают кафелем или керамогранитом, поверх которых устанавливают деревянные решетки съемного типа. Они обеспечат защиту от ожогов при непосредственном контакте с разогретым напольным покрытием. Кроме того, решетки легко демонтируются для сушки и обработки антисептическими составами.
- Слив закрывается защитной решеткой, чтобы предотвратить возможное засорение канализационной трубы.
Важно! Банные полы не требуют дополнительного утепления. При качественном бетонировании и облицовке подобное основание прогревается в процессе топки и препятствует проникновению холода снаружи.
Как сделать сливную яму для бани – вопрос, который не застанет врасплох владельцев подобных строений. Ведь организовать надежную систему отвода стоков из подручных материалов и без привлечения строительной бригады несложно, главное – настрой и серьезный подход к делу.
Виды ливневых водоотводных лотков
Сегодня вышеуказанные дренажные системы условно разделают на:
- пластиковые;
- металлические;
- железобетонные;
- композитные;
Пластиковые:
пластиковые водоотводные лотки
Первый вариант является самым распространенным, что обусловлено его стоимостью. Пластиковые лотки самые доступные и отличаются простотой в установке, что связано с их небольшим весом. К достоинствам также следует отнести хорошую устойчивость к пагубному воздействию факторов окружающей среды. Вместе с тем, они обладают гораздо меньшей прочностью, чем бетонные аналоги. Такие изделия быстрее деформируются, могут сдвигаться с места. Нередко пластиковые лотки разрушаются во время поводков или под влиянием механических нагрузок.
Металлические:
металлические водоотводные лотки
Лотки для дождевых вод производят также из металла. К ним предъявляются более жесткие требования относительно толщины и защищенности от коррозии. Пользуются популярностью изделия, выполненные из чугуна. Они достаточно прочны, но слишком тяжелые. Следовательно, для их монтажа приходится применять специальную технику. Самостоятельно их установить в отличие от предыдущего варианта очень сложно.
Бетонные:
Бетонные водоотводные лотки
Бетонные или железобетонные лотки обладают хорошей устойчивостью к агрессивным сточным водам. При этом они относительно дешевые, сравнительно со стальными и чугунными вариантами. Они привлекают хорошей проходимостью и продолжительным эксплуатационным сроком. Как и предыдущее решение, бетонные лотки обладают большим весом. Следовательно, для их транспортировки и монтажа нужно руководствоваться определенной техникой. К их преимуществам нужно отнести способность выдерживать большие механические нагрузки.
Полимербетонные:
Полимербетонные водоотводные лотки
Последний вариант лоток изготавливается из полимербетона. Для изготовления этого материала используется прочный пластик, песок и прочие добавочные соединения. Такие товары, как правило, дороже вышеуказанных аналогов, что связано с использованием более дорогостоящего сырья. Они прочные и изностойкие.
Видео установка пластиковых лотков вдоль трассы
На что обратить внимание при выборе ливневых водоотводных лотков?
Выбирая водоотводные лотки необходимо учитывать вес и габариты изделий. Чтобы не ошибиться с выбором, необходимо брать во внимание особенности материала, высоту конструкций. Все эти факторы влияют на предполагаемый объем воды, который необходимо отвести с участка. Важно учитывать место, где будут возводиться лотки. Для каждой зоны подходят конкретные изделия.
Как правильно соединять водоотводные лотки с решетками под углом
Критерии, влияющие на выбор лотков
При выборе вышеуказанных конструкций учитывается два основных параметра.
- В первую очередь это касается допустимой нагрузки.
- Вторым критерием считается пропускная способность. В этом плане изделия делят на несколько групп. Маркировка А 15, предусматривает пропускную способность до 1.5 т. Такие решения отлично подходят для спортивных площадок, пешеходных зон. Их можно монтировать под садовыми дорожками на приусадебном участке.
- Лотки В 125, выдерживающие до 12.5 т используются на автостоянках. Подходят такие ливневые лотки для гаража.
- Лотки С 250, предусматривающие нагрузку до 25 т, подходят для монтажа вдоль дороги. Е 600 – отличный вариант для аэропорта.
-
ливневые водоотводные лотки для аеропорта
- Ливневые лотки для коттеджа имеют обозначение В 125.
- Подбор ливневых водоотводных лотков для парка может варьироваться от А 15 до D 400. В этом случае все зависит от подходящей ширины и высоты изделия.
Таблица нагрузки, размеров и пропускной способности пластиковых водоотводных лотков
Класс нагрузки | Ширина гидр. сечения | Пропускная способность | Габаритные размеры |
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн) | 100 мм (DN100) | 1.8 л/сек | 1000 x 145 x 60 мм. |
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн) | 100 мм (DN100) | 1.8 л/сек | 1000 x 148 x 63 мм. |
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн) | 100 мм (DN100) | 2.4 л/сек | 1000 x 145 x 80 мм. |
A15 — 15 кН (до 1.5 тонн) | 100 мм (DN100) | 2.5 л/сек | 1000 x 116 x 96 мм. |
A15 — 15 кН (до 1.5 тонн) | 100 мм (DN100) | 2.5 л/сек | 1000 x 116 x 96 мм. |
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн) | 100 мм (DN100) | 3.6 л/сек | 1000 x 145 x 100 мм. |
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн) | 100 мм (DN100) | 5.1 л/сек | 1000 x 145 x 120 мм. |
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн) | 150 мм (DN150) | 6.01 л/сек | 1000 x 196 x 117 мм. |
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн) | 100 мм (DN100) | 9 л/сек | 1000 x 145 x 185 мм. |
Класс нагрузки | Ширина гидр. сечения | Пропускная способность | Габаритные размеры |
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн),
C250 — 250 кН (до 25 тонн) |
200 мм (DN200) | 5.9 л/сек | 1000 x 248 x 102 мм. |
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн),
C250 — 250 кН (до 25 тонн) |
200 мм (DN200) | 8.9 л/сек | 1000 x 246 x 100 мм. |
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн),
C250 — 250 кН (до 25 тонн) |
200 мм (DN200) | 24.2 л/сек | 1000 x 246 x 185 мм. |
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн),
C250 — 250 кН (до 25 тонн), D400 — 400 кН (до 40 тонн), E600 — 600 кН (до 60 тонн) |
200 мм (DN200) | 28.9 л/сек | 1000 x 249 x 203.5 мм. |
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн),
C250 — 250 кН (до 25 тонн) |
200 мм (DN200) | 34.9 л/сек | 1000 x 246 x 235 мм. |
Ширины и высоту любого типа лотка выбирают, учитывая объемы сточных вод, которые должны проходить через эти изделия. Определяется данный показатель по следующей формуле: Q = q20 ? F ? ?.
Q при этом является расчетной величиной. q20 представляет собой коэффициент, который характеризует объем осадков, содержащийся в канализации. F в этой форме считается площадью участка. ? выступает в роли коэффициента водоотведения, который зависит от покрытия.
как врезать дождевые водоотводные лотки в друг друга
Для зон имеющих асфальтовое покрытие, характерным показателем считается число 0.95. Асфальто-бетонное покрытие предусматривает постоянный ? 0.85. Если земля покрыта гравием, коэффициент водоотведения должен составлять 0.40. Водоотводный лоток должен выбираться строго по указанным расчетам. Пренебрегать ими специалисты не рекомендуют в силу того, что в противном случае канализация может функционировать плохо, не справляясь с должным отводом жидкости. Неправильные расчеты, как правило, проявляются уже после первых сильных дождей.
Конструкция ливневого (дождевого) водоотводного лотка
устройство и монтаж пластикового водоотводного лотка в разрезе
- асфальто-бетонное покрытие
- температурный шов
- основа дороги ГПС
- грунт
- бетонная основа
Компоненты системы поверхностного отвода воды
Для приусадебных участков, отличающихся большой площадью одних лотков для отвода необходимого количества вод, может быть недостаточно. На большой территории лучше разместить несколько компонентов, предназначенных для слива в канализацию грунтовых, талых и дождевых вод. К ним относятся:
что в себя включает водосточная система, перечень элементов: дождевики, пескоуловитель, решетки для лотков,
- Пескоуловители
- Дождеприемники
- Водоотводные лотки
- Дренажные решетки
- Решетки для дождеприемника
Пескоуловители отвечают за зачистку всего участка от засорения листьями. Также они предотвращают скопление избыточного количества песка. Производят такие изделия, как правило, из пластика, который обладает стойкостью к большим нагрузкам и не боится перепадов температур.
Второй компонент предназначен для сбора воды с кровли участка. Он применяется как для ливневого, так и точного водоотведения. Лотки, как вы уже поняли, отвечают за транспортировку воды в канализацию.
Дренажные решетки при этом обеспечивают защиту процесса от попадания не нужного мусора. Решетки для дождеприемника защищают указанный элемент от попадания камней и прочих габаритных компонентов.
Установка ливневого водоотводного лотка
Для самостоятельного монтажа ливнево-дождевой канализации на приусадебном участке своего домика нужно следовать следующей инструкции:
установка первого водоотводного пластикового лотка на бетонное основание возле тротуарной плитки
- Прежде всего, необходимо в соответствие с проектом канализации выкопать несколько траншей, предназначенных для лотков.
- Ливневая канализация должна монтироваться с соблюдением определенного уклона.
- Как правило, он варьируется от одного метра до десяти миллиметров. Чтобы выкопать подходящие траншеи нужно подготовить почву.
- В частности, уплотнить нижний слой грунта. Для этого на дно выкладывается слой песка, служащий в качестве некого дренажа.
- Если вы планируете установить пластиковые лотки, нужно также позаботиться о наличии бетонного основания, ширина которого должна составлять около десяти сантиметров.
- Специалисты рекомендуют при помощи качественного бетона не только производить основание, но и подобным же образом укреплять стенки траншеи. Это позволит предотвратить деформацию пластика под давлением грунта, что возникает вследствие разницы температур. Затем в коробку из «бетона» кладется лоток.
- В целях обеспечения дополнительной защиты желательно желоб лотка оснастить закрытой решеткой. Она позволит предотвратить попадание в канализационную сеть лишнего мусора. Водоприемная решетка должна располагаться на 3-5 миллиметров ниже уровня грунта. Соединяются лотки между собой за счет определенных пазов.
- Чтобы не ошибиться со схемой установки, на качественных лотках производитель указывает направление, согласно которому должна транспортироваться вода.
- Для достижения полноценного результата, стыки изделий должны быть обработаны качественным герметиком. Это обеспечит лотки непроницаемостью. Относительно решеток, независимо от их типа предусматривается одинаковая установка.
правильное соединение полимербетонных лотков при помощи герметика
Заключительные советы
- Начинать установку необходимо с подготовки бетонного основания и подключения канала с отводом к канализационной трубе. (Бетонное основание должно быть порядка 7-10 см)
- Первую часть дождевого лотка нужно закрепить торцевой заглушкой используя герметик
-
Торцевая заглушка для дождевого лотка
- Чтоб дождевой лоток не шатался его необходимо забетонировать с обеих сторон и утрамбовать. (в случае когда с одной стороны имеется опора или тротуарная плитка, — бетонирование проводится только с другой стороны, для надежности этого вполне хватит)
- Если вы используете пластиковый или полимербетонный лоток, рано или поздно Вам придется провести обрезку, для этого не забывайте про защитную маску и очки. Любая болгарка, радиус круга, которой будет достаточен — вполне справится с этой задачей.
- В конце не забудьте прикрепить торцевую заглушку, чтобы воды не уходила на ваш участок.
- После того как бетон засох, необходимо провести обратную подсыпку земли. В идеале эту землю следует утрамбовать и вывести на уровень с поверхностью ливневого лотка. Со временем земля еще утрамбуется, поэтому можете сделать чуть выше.
-
закрепляем стенку ливневого лотка при помощи бетонной кладки
- Пока бетон у основания стенок не засох, рекомендуется установить защитные решетки, чтоб впоследствии не было проблем
- Если на вашем садовом участке находится газон, — его нужно беречь от мыльной воды
- При монтаже около тротуарной плитки и брусчатки можно использовать лотки высота которых не превышает 8 см, — этого достаточно чтобы проложить прямо среди тротуарной дорожки.
Несколько типов подключения пластиковых лотков
Подключение ливневого (дождевого) водоотводного лотка через пескоуловитель
Первый способ рекомендуется использовать, если на вашей территории имеется песок. Пескоуловитель решит данную проблему без каких либо проблем, и чистить его нужно крайне редко.
Установка лотка через канал с отводом и корзинкой для сбора муссора
Второй способ подключения самый простой и сразу напрямую подключается к канализационной трубе. Фильтром в таком случае служит лишь небольшая корзинка от мусора — чистить которую придется почаще, но и доступность к ней в разы больше и легче.
Как сделать систему водоотвода незаметной?
Щелевые решетки между тротуарной плиткой — идеальное решение для загородного дома
Щелевые решетки новое решение для водосточной системы
В данном случае можно использовать щелевые решетки. Но тротуарную плитку придется укладывать под углом по направлению к решетке, чтоб вода нормально стекала вглубь. Сама же плитка ложится поверх лотка на уровне или чуть выше щелевой решетки.
