Как произвести расчет стропильной системы вальмовой крыши своими руками
При возведении зданий любого характера ключевое значение имеют внешний вид, а также конструкция кровли.
Это вполне логично, поскольку крыша выполняет важнейшую функцию, препятствуя попаданию влаги и обеспечивая термическую защиту. К числу наиболее популярных вариантов кровельных систем относится вальмовая крыша: конструкция подобной кровли отличается надежностью, оригинальностью и долговечностью. Такая крыша прекрасно подойдет для зданий с мансардой, поскольку она существенно упрощает размещение мансардных окон.
Конструкция вальмовой крыши
Данный тип кровли обладает четырьмя скатами. При этом для торцовых скатов, называемых вальмами и простирающихся от конька до карниза, характерна треугольная форма. Другие два ската обладают трапецеидальной формой.
Монтаж вальмовых крыш представляет собой достаточно трудоемкий процесс, однако они помогают придать зданию очень стильный облик. Ввиду того, что нагрузка на крайние стропила центральной двухскатной кровли значительно больше, чем на прочие элементы, эти стропила необходимо усилить. Крайне важно грамотно выполнить расчет вальмовой крыши, особенно в части соотношений ее вальмового и двухскатного элементов, поскольку от этого зависит надежность всего строения.
Одним из составных компонентов успеха возведения зданий с подобной кровлей является квалифицированный выбор древесины для стропил. В этих целях хорошо подходят такие породы, как сосна либо лиственница. Не следует забывать, что дерево должно быть хорошо просушено и пропитано качественным антисептиком.
Если торцовые скаты не доходят до карниза, а обрываются, то подобный тип кровли называется полувальмовым(«голландским»). В небольших коттеджах с деревянными перекрытиями самым рациональным вариантом будет подобная крыша со стропильной системой, снабженной затяжками. В больших зданиях стропильная система вальмовой крыши будет иметь существенно более сложную структуру.
Стропильная система вальмовой крыши
Еще одним хорошо известным типом является «датская» вальмовая крыша: конструкция ее включает несколько характерных элементов. Речь идет о специальных досках дляопоры, стропилах, вальмовых стропилах, усиливающем ригеле с вкладышем, верхней обвязке стены, проставках. Ввиду простоты монтажных работ, а также возможности сэкономить на кровельных материалах, подобный вариант признается весьма привлекательным инженерным решением для застройщиков, чьей целью является вальмовая крыша своими руками.
Полувальмовая крыша
Кровля, обладающая тремя фронтонами, предполагает наличие следующих составляющих: стропил для фронтонов, коньковых специальных прогонов, стоек, балок перекрытий, многочисленных затяжек.
Подобное устройство вальмовой крыши избавляет архитектурные объекты от безликости исполнения и отлично подходит для необычных строений, например, зданий с башенками. Это — более дорогостоящая конструкция вальмовой крыши, она является существенно более сложной, чем у «датской» кровли. Общая площадь ее поверхности весьма велика, следовательно, возведение здания с такой крышей потребует значительного увеличения бюджета строительства.
Датская крыша
Особенности стропильной системы вальмовой крыши
В процессе монтажа кровли подобного типа требуется обратить особое внимание на такой ключевой элемент, как стропильная система.
Обустройство стропильной системы вальмовой крыши существенно более сложное и трудоемкое, чем возведение кровли двускатной. Подобные конструкции требуют установления специальных стропил, ориентированных к углам стенок. Упомянутые стропильные ноги носят название накосных диагональных.
Следует отметить, что диагональные стропила существенно длиннее традиционных. На них, в соответствии с проектом, опираются более короткие стропила скатов, называемые нарожниками.
По обыкновению, в отличие от стандартных стропил, диагональные должны нести нагрузку значительно (практически в 1,6 раза) большую. Поэтому одним из составных элементов успеха возведения здания с подобной крышей является квалифицированный выбор древесины для стропил. Поскольку обычная длина накосных стропил существенно больше, чем у простых стандартных досок, то упомянутые стропила изготавливаются спаренными.
Расчет вальмовой крыши, предусматривающий спаривание накосных стропильных ног, дает возможность разрешить одновременно несколько проблем. Прежде всего, подобная методика позволяет получать длинные неразрезные балки.
Наличие удвоенного сечения является залогом несения стропильной системой больших нагрузок. Кроме того, сдваивание стропил позволяет полностью унифицировать типоразмеры используемых деталей. Процесс спаривания дает возможность применять для изготовления диагональных стропил те же пиломатериалы, что используются и для стандартных стропил.
Качественный монтаж вальмовой крыши своими руками
Монтаж вальмовой крыши
Вальмовая крыша, конструкция которой представляет собой сложное инженерное сооружение, требует грамотного монтажа и применения качественных кровельных материалов.
Подобные крыши гармонично и тонко вписываются в любой тип ландшафта. Следует помнить, что кровли данного типа являются очень яркими и запоминающимися архитектурными объектами и часто сочетаются с оригинальными и необычными строениями, в частности, с различными башенками. В этом смысле огромное значение имеет грамотный выбор кровельного материала.
Впечатляющему архитектурному облику должно соответствовать качественное и колоритное покрытие. Очень часто в этих целях применяют традиционную керамическую черепицу, медную кровлю, а также инновационные виды материалов. Если застройщиком выполняется вальмовая крыша своими руками, то ему следует помнить, что от гармоничных соотношений вальмового и двухскатного элементов зависит надежность и привлекательность всего строения.
Подобный тип кровель достаточно часто обустраивается в климатических зонах, где создание качественной защиты от ветра является остро необходимым.
В последние годы особой популярностью стало пользоваться переоборудование чердачных помещений в стильные и функциональные комнаты. В этом случае в крышу вальмового типа необходима установка специальных мансардных окон. Поэтому монтаж вальмовых крыш требует от исполнителя данных работ наличия определенных практических навыков и познаний.
При этом крайне важно грамотно обустроить такую кровлю, которая сможет обеспечить не только безопасную эксплуатацию, но и надежную защиту мансардных помещений от различных природных факторов, качественную тепло-, гидро-, а также пароизоляцию. Одним из ключевых элементов успеха обустройства строения с подобной крышей следует считать грамотный выбор древесины для стропильной системы вальмовой крыши.
В подобных целях вполне подходят такие породы, как сосна либо лиственница. Не стоит забывать, что древесина должна быть хорошо просушена и пропитана качественными антисептиками. Безусловно, выбор материалов и все расчеты должны выполняться опытными специалистами.
Квалифицированные расчеты вальмовых крыш
Осуществленные по всем правилам расчеты позволятобустроить такую вальмовую крышу, конструкция которой будет надежной, безопасной, привлекательной и долговечной. Даже при самостоятельном возведении подобной кровли требуется или приглашать профессионала, способного выполнить весь комплекс расчетов и грамотную разметку, или, в целях предотвращения погрешностей, применять специальный калькулятор для вальмовых крыш. Следует помнить, что необходимо производить не только вычисление параметров стропил, но и всех иных применяемых при строительстве кровель элементов.
В обязательном порядке требуется изготовить вспомогательные разметочные рейки, на которые наносятся отметки всех установленных расстояний, что существенно понижает риск вероятных ошибок. Чтобы грамотно выполнить монтаж всех стропил, необходимо обеспечить минимальные погрешности расчета вальмовой крыши. При этом следует осуществить предельно точную разметку и провести обозначение всех мест, где будет производиться фиксация стропил.
Разметка выполняется посредством установления двух ключевых точек. Одна из них размещена на мауэрлате (нижней обвязке строения) точно в центре стены, а вторая – на середине бруса конька. Именно между двумя упомянутыми точками и должно быть уложено центральное стропило.
Если проект крыши предполагает наличие только трех стропил, то место установки оставшихся двух определяется весьма просто.
Так, с обеих сторон уже смонтированного центрального стропила требуется отмерить только половину расстояния до конькового бруса. Затем дополнительные стропила укладывают на ранее отмеченные точки строго параллельно основному. Если количество стропил в расчете превышает три, то размещать их по пролетам конька надлежит равномерно.
Если застройщик выполняет вальмовую крышу своими руками, то он должен учитывать, что подобное распределение достигается посредством деления длины конькового бруса на числовое значение на единицу превышающее общее количество стропил. Полученный показатель и признается искомым расстоянием между стропилами.
Параметры длины центральных стропил устанавливают несколькими способами. Так, совсем несложным является метод, при котором стропила устанавливаются в местах их будущей фиксации. При этом на них очерчиваются необходимые контуры спилов, после чего лишние части пиломатериалов отпиливаются.
Суть второго, более удобного способа расчета стропильной системы вальмовой крыши, заключается в установлении высоты пролетов коньков и проекций стропил на плоскости оснований кровель. После этого выполняются расчеты длин стропил с применением теоремы Пифагора. Замер досок и отпиливание их излишков в данном случае осуществляются на земле, затем доскиподнимаются на кровлю.
Еще более простым признается прием, в рамках которого весь комплекс коэффициентов длин стропил, а также их зависимостей от различных высот пролетов коньков и габаритов строений извлекается из специализированных строительных справочников. В данном случае вполне достаточно лишь установить все необходимые размеры по чертежам вальмовой кровли, являющимся частью проекта коттеджа.
В каждом проекте следует принимать во внимание величину угла наклона кровли.
Для установления расстояний, на которых будут фиксироваться промежуточные стропила, требуется выбирать единственное стропило в качестве точки отсчета. Как правило, упомянутая точка размещается на мауэрлате. В расчетах вальмовых крыш необходимо учитывать, что расстояние от угла строения до этой точки должно полностью совпадать с длиной стропила.
Иные промежуточные стропила требуется устанавливать в равномерном порядке, фиксируя их верхние концы на диагональном стропиле, а нижние — на мауэрлате. При этом вальмовые стропила устанавливаются встык с образующими двускатную часть крыши угловыми стропилами.
При возведении вальмовой кровли требуется помнить о разнообразных нюансах, в частности, о том, что на габариты собственно крыши оказывают влияние размеры всего строения.
Выполнение грамотного и корректного расчета позволяет создать надежную, красивую и безопасную вальмовую крышу.
Конструкция подобной кровли представляет собой совокупность ломаных линий, поэтому особую сложность составляет вычисление количества необходимого кровельного материала. Нередко под скатами вальмовых крыш оборудуют жилые мансардные помещения. В подобных случаях в общую смету расходов требуется включить работы, связанные с гидроизоляцией, теплоизоляцией, а также пароизоляцией.
Осуществление расчета сметной стоимости крыши предполагает выбор кровельного покрытия, определение площади крыши, выбор изготовителя материалов.
Следует учитывать, что кровельные покрытия имеют отличия не только по цене, но и по цвету, функциональным характеристикам, весу, а также методам установки. В процессе выбора кровельного материала в обязательном порядке следует принимать в расчет потенциальную снеговую и ветровую нагрузку. Таким образом, учитывая всю сложность возведения вальмовых кровель, в данном случае требуется обращаться за помощью профессионалов, способных выполнить весь комплекс расчетов и грамотную разметку.
Достаточно популярной разновидностью крыши является вальмовая. Относят эту разновидность к четырехскатным конструкциям.
Конструкция крышивесьма надежнаи позволяет сооружать под крышей жилое помещение.
Однако, при проектировании необходимо учитывать массу различных параметров, ведь возведение вальмовой крыши– непростой процесс. Расчеты, которые требуются в процессе проектирования, должны быть точными, иначе это сулит сооружением непрочной конструкции.
В данной статье вы узнаете как проводится расчет вальмовой крыши + онлайн калькулятор с чертежами и фото.
Как рассчитать площадь четырехскатной крыши?
Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.
Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.
У любой крыши в процессе проектирования прежде всего определяется угол наклона.
Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.
Алгоритм расчета площади конструкции:
Первая формула, которая понадобиться в расчетах – этоh = b / 2 * tanA. В данной формуле b– это ширина здания,A– это угол наклона ската,h– высота конька.
Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA, обозначения аналогичны.Для того, чтобы узнать значение длины вальмовых стропил, нужно вычислить квадратный корень из следующей формулы: d = h2 + b2 / 2, обозначения аналогичны.Площадь всей крышинаходится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a.
После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.
Расчет площади
Расчет вальмовой крыши онлайн калькулятор
Как посчитать длину стропил вальмовой крыши? Расчет четырехскатной крыши вы можете произвести с помощью нашего онлайн помощника.
Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.
Расчет площади кровли четырехскатной крыши с помощью онлайн калькулятора ниже.
Обозначение полей в калькуляторе
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
Расчёт снеговой нагрузки:
Выберите ваш регион, используя карту ниже
1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)
Расчёт ветровой нагрузки:
Регион
Высота до конька здания
5 мот 5 м до 10 мот 10 м
Тип местности
Открытая местностьЗакрытая местностьГородские районы
Крыша:
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Высота подъёма: 0см.
Длина конькового бруса: 0см.
Площадь поверхности крыши: 0м.
Примерный вес кровельного материала: 0кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0рулонов.
Стропила:
Нагрузка на стропильную систему: 0кг/м2.
Длина боковых стропил: 0см.
Длина диагональных стропил: 0см.
Количество вальмовых стропил: 0шт.
Количество боковых стропил: 0шт.
Обрешетка:
Количество рядов обрешетки (для всей крыши): 0рядов.
Равномерное расстояние между досками обрешетки: 0см.
Количество досок обрешетки стандартной длиной 6 метров: 0шт.
Объем досок обрешетки: 0м3.
Примерный вес досок обрешетки: 0кг.
Описание полей калькулятора
Регион снеговой нагрузки
Виды кровельных покрытий
Определяя тип кровли и кровельный материал, всегда берут во внимание значение угла наклона ската. В случае с вальмовой конструкцией крыши есть возможность не так пристально обращать внимание на этот параметр, ведь к ней подойдет практически любой кровельный материал.
Типы покрытий:
Черепица. У такого вида кровельного материала, которой часто применяется в устройстве четырехскатной крыши вальмового типа, существует множество разновидностей.
Бывает черепица из цемента, из керамики, битумная разновидность, которую иначе называют мягкой черепицей и из металла.Шифер. Разновидности шифера применяются к устройству кровли вальмового типа все без исключения. Однако, при выборе этой разновидности материала, многое зависит от необходимости сооружать чердачное помещение жилого типа или мансарду.
В этом случае лучше не использовать металлический шифер (металлический профилированный листовой материал), он не может создать комфортную атмосферу в помещении под крышей. Для покрытия вальмовой крыши, под которой находится жилое помещение лучше использовать еврошифер. Состав материала – это стеклоткань и пропитка из битума, благодаря которым кровле обеспечивается надежность и хорошие теплоизолирующие свойства.Vip покрытие.
Такое покрытие – идеальное решение для кровли. Его можно поставить в один ряд со сланцевой разновидностью черепицы, камышитовой кровлей, которые придают величественный вид дому, особенное, если ими покрыта вальмовая крыша. Минус в этом случае только один – дороговизна материалов, но относительно других качеств и свойств vip материалы изготовлены на высшем уровне.
Виды кровельных покрытий
Расчет покрытия кровли
Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.
Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.
Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.
Кроме этого, количество материала всегда больше, чем площадь крыши.
Помимо того, что уложенные материалы для тепло-, паро-игидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.
Дополнительно на количество кровельного материала влияет наличие добавочных элементов.
Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.
Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.
В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.
Стандартный принцип расчета количества кровельного материала:
Рассчитывается площадь общего покрытия крыши;Делится на площадь одного листа материала;При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т. е.
на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.
Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.
Для шифера пример расчета следующий:
- Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.
Пример расчета для металлочерепицы:
- Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.
Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.
Калькулятор расчета крыши
Шаг стропил
Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.
Процесс расчета расстояния между стропилами выглядит следующим образом:
Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т. е.
расстояние равно 1 м.Следующее значение, которое понадобится – это длина конька (ската).После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.
На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:
12 / 0,8 = 15.
Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.
Шаг стропил
Выбор угла ската кровли и определение высоты конька
Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.
Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.
На более конкретное определение такого параметра влияют:
- Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.
Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.
Формула: h = b / 2 * tanA.
Угол наклона крыши
Этап проектирования дома и всех элементов его конструкции достаточно сложный и кропотливый. Очень важно внимательно проводить все расчеты и каждый раз их перепроверять. Облегчить такую задачу может наглядное изображение в меньшем масштабе всей будущей конструкции.
Что собой представляет вальмовая крыша?
Итак, так что же собой представляет стропильная система вальмовой крыши? Это четырехскатная конструкция, т.е. таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.
Вот главные преимущества такой конструкции:
- Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно устанавливать обычные мансардные окна.
- Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
- Вальмовая крыша считается экономичной – благодаря тому, что у нее нет фронтонов.
- Временные деформации такой крыши сведены к нулю – все благодаря ее особой конструкции.
- Утепление такой крыши значительно проще, чем двускатной (нет все тех же проблемных фронтонов).
- Большая стойкость к ветровым нагрузкам местности – благодаря низким углам наклона.
- Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.
Из недостатков выделим основной: стропильная система вальмовой крыши сложнее, чем у обычной, а потому монтаж ее вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.
Виды конструкции вальмовой крыши
Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:
- Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
- Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
- Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
- Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.
Разобраться подробнее вам поможет наша схема:
Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах ставят слуховые окна, чем полностью решается проблема необходимости в наклонных мансардных окнах. Но по сложности и по стоимости сооружения полувальмовая крыша выше других.
Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этому варианту – вы избежите множества подводных камней и нюансов!
Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В итоге такие элементы становятся самыми незащищенными в плане протечек во время дождя.
Как избежать ошибок при расчете?
А теперь давайте избежим самой первой и самой досадной ошибки проектирования вальмовой крыши – отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с основой – стенами. А ведь только на первый взгляд кажется, что стены идеально ровные, все параллельно друг другу и тому подобное, а на деле далек от идеала даже совершенно новый дом. И потом, уже только в процессе строительства обнаруживаются определенные погрешности, которые мешают правильно установить первые опоры.
Поэтому первым делом, перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляем обмерный план дома. Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:
- Незначительную погрешность в параллельности исправляем мауэрлатом.
- Незначительную разницу высот разных стен исправляем прокладками.
- Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносим в расчеты.
Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, а создать объемную модель, которая даст вам четкое представление о вашей вальмовой крыше. С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно. А помогут вам в этом современные компьютерные программы, какие достаточно много.
Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который сможет их читать. А чтобы вы имели представление, что конкретно вас ожидает, предлагаем вам простой мастер-класс по строительству вальмовой крыше, где хорошо видны все элементы:
Какие данные необходимы для строительства?
Вот какие параметры будущей крыши вы должны знать до того, как начнете ее строить:
- Угол наклона крыши, с каждой стороны вальмовых скатов.
- Угол наклона крыши с боковых сторон.
- Точную площадь всей поверхности крыши
- Вес будущей кровли и точную нагрузку кровельного материала на стропильную систему крыши.
- Длину диагональных стропил.
- Сечение стропил с учетом районных ветровых и снеговых нагрузок, шага стропил и веса кровельного материала.
- Необходимый объем всех стропил в кубометрах.
Площадь всей поверхности вам нужно будет знать, чтобы закупить необходимое количество кровельного материала и заранее рассчитать его будущий вес:
Далее – стропила. На вальмовых крышах стропила ставят направленные к углам стен – к внутренним и к внешним, и называются накосными или диагональными. Вторые длиннее обычных стропил, и на них опираются укороченные – нарожники. В итоге такие стропила несут нагрузку уже в 1,5 раза больше обычных.
Длина диагональных стропил больше стандартной длины, поэтому их делают спаренными. Их преимущество в том, что удвоенное сечение рассчитано на увеличенную нагрузку и в итоге представляет собой цельную, не разрезанную доску. В результате конструктивные решения такой крыши получаются довольно простыми. А чтобы обеспечить многопролетность вальмовой крыши, под накосную ногу необходимо будет ставить одну-две опоры.
Если вы уже закупили леса на строительство крыши, тогда рассчитывайте шаг стропил исходя из сечения готовых досок. Если еще не закупили – ищите сейчас, перед составлением проекта. Ведь нередка ситуация, когда проект готов, а хорошую древесину получается раздобыть совсем не тех параметров, которые планировались.

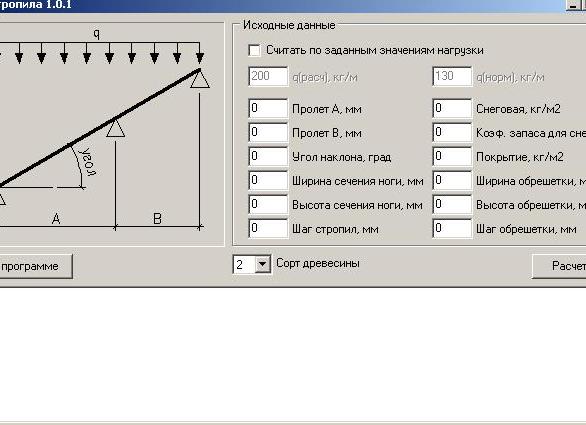

Предлагаем вашему вниманию специальный бесплатный калькулятор для расчетов.
Что нужно учитывать при расчете?
Проект четырехскатной крыши – один из самых сложных. Здесь крайне важно не ошибиться в расчетах, ведь вальмовая крыша представляет собой большое количество самых разных элементов, и у каждого их них – важная функция.
Итак, уклон вальмовой крыши обычно варьируется от 5 до 60°. Исходя из этого и выбирают кровельный материал: рулонные покрытия для небольших уклонов и черепица для крутых плоскостей. Но рассчитывайте сразу, что чем больше будет угол наклона такой крыши, тем больше у вас в итоге уйдет кровельного материала. А чем меньше угол – тем прочнее придется строить каркас, ведь на него теперь будет идти немалая нагрузка.
Для окончательного решения вам придется учесть все эти факторы:
- Общий вес планируемого кровельного материала.
- Дополнительный вес гидроизоляции и утеплителей.
- Ветровая и снеговая нагрузка в вашем регионе.
- Местные особенности климата (узнайте у соседей).
- Тип стропил и наличие дополнительных элементов для поддержания прочности крыши.
- Все устройства и оборудования, которые вы собираетесь водрузить на крышу.
Учитывать ветровую и снеговую нагрузку важно для того, чтобы вашу крышу не проломили тонны снега и не сорвал лихой ветер, а погодные условия уже конкретной местности укажут на то, какие возможны деформации стропильной системы с годами (например, сырость, морской воздух и т.п.).
Заметим, что с ветровой нагрузкой у вальмовой крыши проблем обычно нет, а вот со снеговой – почти всегда. Причина в том, что у вальмовой крыши все плоскости наклонные. Плохо для ветра, но хорошо для снега.
Определились с проектом? Сделали все необходимые расчеты? Тогда приступайте!
>Как правильно смонтировать коньковый прогон на фронтоны стен
Правила монтажа коньковых прогонов
Опирание концов конькового прогона будет осуществляться на противолежащие фронтоны здания.
До начала монтажа необходимо подготовить места укладки конька, очистить их от строительного мусора.
Перед монтажом необходимо проверить горизонтальность отверстий предназначенных для монтажа конькового прогона. Сделать это можно при помощи лазерного уровня или любого другого современного прибора.
Совет. Перед укладкой конькового прогона на фронтоны обмотайте его концы гидроизоляционным материалом. Этим вы увеличите срок службы конькового прогона. Для этой цели прекрасно подойдут пленки Ондутис.
После укладки еще раз проверьте горизонтальность. На этот раз следует положить на прогон строительный уровень. Наиболее достоверный результат покажет уровень большой длины.
В случае отклонения конька от вертикали следует подложить под его торцов подкладки. Закреплять коньковый прогон следует после выставления его по вертикали.
Обязательной является проверка параллельности конька срезу стен. Выполняется проверка в 2 этапа:
- Замеряется длина от конька до края среза стены. Замеры осуществляются по всем четырем краям фронтонов. Размеры на одном скате должны быть одинаковы.
- Замеряются диагонали предполагаемых скатов. Длины диагоналей на одном скате должны быть одинаковы.
Пренебрегать описанными проверками не стоит. Монтаж конькового прогона с отклонениями от вертикали, несоответствие размеров может привести к проблемам при монтаже кровельных материалов , образованию протечек, необходимости провести авральный ремонт кровли.
Крепление стропил к мауэрлату: рассмотрим узлы крепления стропил к мауэрлату
Надежность конструкции крыши напрямую зависит от того, насколько правильно будет смонтирована вся ее несущая система. А основными ее элементами являются стропила. Вся же система состоит из стропильных ног, которые поддерживают и распирают дополнительные элементы, такие как подкосы, затяжки-ригели, боковые прогоны, опорные стойки и растяжки. Стропильные ноги соединяются на коньковой балке сверху, а нижние их края очень часто опираются на мауэрлат, закрепленный на боковых несущих стенах здания.
Крепление стропил к мауэрлату
Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элемент предназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы (которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.
Разновидности соединительных узлов «стропила — мауэрлат»
Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.
1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.
Эти крепления могут быть разными по конструкции — закрытыми и съемными.
Закрытое скользящее крепление
- Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, не оказывая деформирующего воздействия на стены здания.
Подвижное скользящее крепление открытого типа
- Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.
Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат
2. Видов жестких креплений — гораздо больше. Они выбираются в зависимости от массивности деревянных элементов конструкции и способа установки стропила на мауэрлат.
Разнообразные жесткие крепления
Сюда можно отнести металлические уголки разных размеров, крепления LK, которые надежно зафиксируют стропило, устанавливаемое с помощью запила, не повредив его крепежными саморезами или гвоздями.
Крепление ЛК1
- Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер они ни имели. В зависимости от величины, крепежные детали имеют разное обозначение.
Обозначение | Размер в мм |
---|---|
LK-1L | 40 × 170 |
LK-2P | 40 × 170 |
LK-3L | 40 × 210 |
LK-4P | 40 × 210 |
LK-5L | 40 × 250 |
LK-6P | 40 × 250 |
Необходимо отметить, что эти крепления подходят не только для соединения стропил на мауэрлате – их используют и для фиксации узлов «балки перекрытия – мауэрлат».
Крепления ЛК в деле
Главное преимущество этой крепежной детали — это максимальная жесткость и надежность соединения деревянных элементов.
- Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивает требуемую жесткость.
Уголок с усиленным ребром жесткости на изгибе
Существуют уголки, предназначенные для крепления стропил без запилов. Они имеют более высокие полки и прикручиваются большим количеством саморезов. Их производят из металла толщиной в 2; 2,5 или 3 мм.
Крепление стропил к мауэрлату уголками
Обозначение | Размер (длина, высота, ширина, толщина металла) в мм |
Обозначение | Размер (длина, высота, ширина, толщина металла) в мм |
---|---|---|---|
Усиленный уголок | 105 × 105 × 90 × 2 | Усиленный уголок KP5 | 140 × 140 × 65 × 2,5 |
Усиленный уголок | 130 × 130 × 100 × 2 | Усиленный уголок KP6 | 105 × 172 × 90 × 3,0 |
Усиленный уголок | 105 × 105 × 90 × 2 | Усиленный уголок KP7 | 145 × 145 × 90 × 2,5 |
Усиленный уголок | 50 × 50 × 35 × 2 | Усиленный уголок KP8 | 145 × 70 × 90 × 2,5 |
Усиленный уголок | 70 × 70 × 55 × 2 | Усиленный уголок KPL1 | 90 × 90 × 65 × 2 |
Усиленный уголок | 90 × 90 × 40 × 2 | Усиленный уголок KPL11 | 90 × 90 × 65 × 2 |
Усиленный уголок KP1 | 90 × 90 × 65 × 2,5 | Усиленный уголок KPL2 | 105 × 105 × 90 × 2 |
Усиленный уголок KP11 | 90 × 90 × 65 × 2,5 | Усиленный уголок KPL21 | 105 × 105 × 90 × 2 |
Усиленный уголок KP2 | 105 × 105 × 90 × 2,5 | Усиленный уголок KPL3 | 90 × 50 × 55 × 2 |
Усиленный уголок KP21 | 105 × 105 × 90 × 2,5 | Усиленный уголок KPL4 | 70 × 70 × 55 × 2 |
Усиленный уголок KP3 | 90 × 50 × 55 × 2,5 | Усиленный уголок KPL5 | 50 × 50 × 35 × 2 |
Усиленный уголок KP4 | 70 × 70 × 55 × 2,5 | Усиленный уголок KPL6 | 60 × 60 × 45 × 2 |
О некоторых уголках, приведенных в таблице, нужно сказать несколько слов дополнительно, так как их описание требует уточнений:
— КР11 и КР21 — это усовершенствованные уголки, маркированные часто, как КР1 и КР2. В этих элементах имеется отверстие для анкерного крепления, имеющее овальную форму, которое снижает риск срыва болта в случае усадки конструкции.
Уголки серии КР
— КР5 и КР6 — это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголок КР6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.
Уголок КМ
— Уголок КМ произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно, и при его использовании не требуется врезки стропила в мауэрлат — достаточно на первом выпилить правильный угол.
Усиленный уголок серии KMRP
— Уголок KMRP используется для скрепления деталей стропильной системы под прямым углом, в том числе и стропила с мауэрлатом. Он также отличается от обычных уголков своим вытянутым отверстием, с помощью которого возможно смещение при усадке без повреждения крепежного болта. Его можно использовать в конструкции, где нельзя сделать врезку одного элемента к другому.
Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:
Обозначение уголка | Размеры в мм | ||
---|---|---|---|
a | b | c | |
KMRP1 | 60 | 60 | 60 |
KMRP2 | 80 | 80 | 80 |
KMRP3 | 100 | 100 | 100 |
- Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.
Крепление стропила между двумя дощатыми накладками
Такое закрепление стропил дает хорошую жесткость и надежность. Этот способ хорошо подходит в тех случаях, когда стропило нужно закрепить под нужным углом, приподняв его над горизонтальной плоскостью мауэрлата, но закрепив его на вертикальную внешнюю сторону.
- Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.
Крепление с применением усиливающей подкладки
Отрезки досок прикрепляются к мауэрлату с помощью гвоздей или саморезов, в тех местах, где будут установлены стропильные ноги.
В этом случае в стропилах делаются вырезы нужной конфигурации и глубины. Надежно фиксируются стропильные ноги к стене с помощью стальной проволоки, которую закрепляют на вбитый стальной костыль.
Фиксация с помощью проволочной скрутки
- Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.
Крепление «по-старинке» — скобами
Скобы могут иметь различный размер, вбиваются в разных местах соединения.
- Еще один крепежный элемент, который применяется как вспомогательный — это перфорированная лента ТМ. Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.
Часто на помощь приходит металлическая перфорированная лента
В некоторых случаях этот элемент может быть незаменим, поэтому его тоже нельзя исключать при установке стропильных ног на мауэрлат.
Далее целесообразно рассмотреть устройство стропильных систем – так проще будет понять, какие крепления для них больше подходят и почему.
Особенности стропильных систем
Стропильная система выбирается в зависимости от расположения несущих стен здания. У каждой из систем предусмотрены свои дополнительные подпорные или стягивающие элементы.
Разновидности стропильных систем
Наслонные стропила
Система с наслонными стропилами отличается тем, что имеет одну или несколько опорных точек, кроме несущих стен. В связи с этим, с боковых стен снимается значительная часть нагрузки.
Наслонные стропила с опорой на капитальную перегородку
В виде дополнительных подпорных элементов применяют боковые стойки и «бабки», подпирающие конек и закрепляющиеся на балки перекрытия. А сами балки, в свою очередь, одновременно служат затяжками для конструкции, и также облегчают нагрузку от стропильной системы на несущие стены.
Стропила со скользящими креплениями
Наслонные стропила крепятся к мауэрлату чаще всего скользящими соединениями, которые способны сдвигаться при усадке или деформации стен, оставляя невредимой конструкцию крыши. Особенно это важно учесть в новых постройках, так как любое недавно выстроенное здание обязательно дает усадку под влиянием колебаний температуры и грунтовых подвижек.
Висячие стропила
Висячими стропила называются в связи с тем, что они не имеют других опор, помимо двух боковых несущих стен. Получается, что они как бы нависают над внутренним пространством строения. В этом случае вся нагрузка от конструкции каркаса крыши выпадает именно на мауэрлат.
Стропила в системе висячего типа
Для крепления к мауэрлату висячих стропил используются жесткие крепления с отсутствием степени свободы движения, так как каркасная конструкция имеет всего две точки опоры.
Жесткое крепление стропил к мауэрлату
Висячая система стропил является распорной, поэтому оказывает большое давление на стены.
Висячая система с дополнительными элементами
Для снятия части нагрузки со стен строения применяются такие дополнительные элементы, как подкосы, «бабки» и затяжки-ригели, которые, подтягивают систему к коньковому бруску и равномерно распределяют нагрузку на все стены. Ригели устанавливаются параллельно балкам перекрытия и стягивают стропила между собой. Без этих дополнительных деталей конструкция может стать ненадежной.
Расчет установки стропил
Чтобы стропильная система была надежной и прочной, кроме оптимального способа соединения нужно выбрать правильный шаг расположения стропильных ног. Этот параметр выбирается в зависимости от размеров стропил (их сечения и длины между точками опоры), а также – от конструкции крыши.
В данной таблице можно получить информацию о необходимых параметрах для монтажа надежной стропильной системы.
Шаг установки стропильных ног в мм | Длина стропильных ног в мм | ||||||
---|---|---|---|---|---|---|---|
3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
600 | 40×150 | 40×175 | 50×150 | 50×150 | 50×175 | 50×200 | 50×200 |
900 | 50×150 | 50×175 | 50×200 | 75×175 | 75×175 | 75×200 | 75×200 |
1100 | 75×125 | 75×150 | 75×175 | 75×175 | 75×200 | 75×200 | 100×200 |
1400 | 75×150 | 75×175 | 75×200 | 75×200 | 75×200 | 100×200 | 100×200 |
1750 | 100×150 | 75×200 | 75×200 | 100×200 | 100×200 | 100×250 | 100×250 |
2150 | 100×150 | 100×175 | 100×200 | 100×200 | 100×250 | 100×250 | — |
Воспользуйтесь калькулятором расчета длины стропильных ног для разных типов крыш, в статье на нашем портале.
Несколько правил по креплению стропил к мауэрлату
Для того чтобы крепления были надежны, необходимо соблюдать ряд правил, которые предусмотрены для этого процесса:
- Если для крепления используются металлические соединительные детали, то они должны быть закреплены к деревянным соединяющимся элементам с максимальной тщательностью – качественными саморезами нужной длины.
- Если стропила будут укладываться в запилы в мауэрлате, то размеры должны быть точно выверены. Это позволит обеспечить плотную надежную установку стропила в подготовленный запил, которые должен иметь глубину на ⅓ мауэрлата. Однако, следует помнить, что такое правило будет справедливо лишь в том случае, если мауэрлат изготовлен из мощного бруска, имеющего размер в сечении не менее 150 × 150 мм.
Запилы на мауэрлате
- Чтобы не ослаблять мауэрлат, чаще всего запилы выполняют в самой стропильной ноге под нужным углом, а дополнительно узел затем фиксируются уголками. Запил не должен в этом случае превышать ¼ толщины стропила. Это крепление — жесткое и может быть применено в висячей стропильной системе.
В данном варианте запил делается на стропильной ноге
- При использовании болтов для скрепления стропил с откосами, затяжками и другими деревянными элементами, нужно обязательно устанавливать на болт шайбу или металлическую пластину, во избежание затопления гайки в древесину и, соответственно, ослабления конструкции.
- Крепление стропил к мауэрлату только на гвозди или саморезы считается ненадежным, поэтому нужно обязательно использовать уголки или другие металлические крепежные элементы различных конфигураций.
Богатый выбор металлических крепежных деталей
- При установке стропил на деревянные стены, будь то висячая или наслонная система, рекомендовано крепить их к мауэрлату скользящим креплением, особенно в том случае, если кровельный материал имеет достаточно большой вес.
Видео: несколько примеров крепления стропил к мауэрлату
Конструкция крыши получится прочной и прослужит длительный срок, не деформируясь по, самыми разными внешними воздействиями, если расчеты всех элементов произвести верно, грамотно подобрать и правильно смонтировать все крепежные узлы.
Когда и почему нельзя пользоваться этим методом крепления стропильной системы?
На сложных вальмовых или двускатных крышах с различными углами наклона скатов. | Почему? Угол стропила (или кобылки, если оно имеет недостаточную длину) с каждого ската крыши будет различным. Это значит, что во время устройства карнизной части кровли возникнут проблемы. Если вы пожелаете сделать одинаковой ширину карниза по всему периметру здания, на каждой стене он будет располагаться на различной высоте. Если вы пожелаете сделать все карнизы на одинаковой высоте, то у каждой стены они будут иметь различную ширину. Нужно вспомнить школьные уроки о треугольниках. Само собой разумеется, что и первый, и второй варианты для здания неприемлемые. На таких зданиях стропильные ноги должны крепиться только на балках перекрытия, только так можно сделать карниз одинаковым по ширине вокруг всего здания. А если крыша с эркером, то вариант крепления стропильных ног на мауэрлате даже теоретически рассматривать не имеет смысла. |
Сложная ломанная вальмовая крыша |
---|---|---|
Во время реконструкции или ремонта старых или аварийных зданий. | Опытные строители сразу определяют углы наклона скатов. Если в местах их пресечения линии кровельных покрытий образуют прямоугольный треугольник, то наклон скатов одинаковый, если волны покрытия не совпадают – крепить стропила придется на балках. |
Реконструкция крыши |
Верхние ряды несущих стен в таком плачевном состоянии, что прикрепить к ним мауэрлат с необходимыми показателями прочности очень трудно. | Приходится или разбирать несколько рядов кирпичей и класть их заново или бетонировать специальный армирующий пояс по всему периметру здания, и только после выполнения таких работ прочно фиксировать мауэрлаты. Практика показывает, что делать такие работы экономически невыгодно, да и времени уходит значительно больше, чем установить на потолке несущие балки. |
Мауэрлат |
Рекомендации по креплению стропил
С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.
Рекомендации по креплению стропил | Описание | Иллюстрации |
---|---|---|
Никогда нельзя запиливать или зарубать стропила глубже, чем на одну треть ширины. | Запомните это правило раз и навсегда. В сети можно встретить примеры запила стропил чуть ли не до половины ширины, это грубейшая ошибка. Спрашиваться, зачем брать для стропила доску шириной 150 миллиметров, чтобы потом в самом нагруженном месте «откромсать» от нее половину? Какая несущая способность у нее останется? Причем, это правило касается не только узла крепления стропил к мауэрлату, а абсолютно всех узлов фиксации стропильной системы. |
Зарубка стропильной ноги |
Для каждого узла нужно одновременно применять минимум два способа фиксации. | Кроме зарубок используйте металлические скобы или уголки, не внушающие доверия зарубки дополняйте специальными упорными досками и т. д. |
Скоба строительная Уголки для фиксации стропил |
ользуйтесь шаблонами только в случае полной уверенности, что все размеры и расстояния по всему периметру строения в максимальной степени идентичны. | Нет такой уверенности – подгоняйте каждую стропильную ногу по отдельности. |
Полноразмерный шаблон стропил |
И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.
Жесткое крепление стропил
Самый надежный, самый трудоемкий и самый универсальный способ, может выполняться путем врубки или за счет нашивки подпорных брусков на стропила. Вначале рассмотрим вариант врубки стропила.
Жесткое крепление стропил к мауэрлату путем врубки
Не стоит переживать, если в результате вырубливания ноги у вас немного изменится наклон ската. Главное, чтобы все стропила лежали на одной линии. Перед запилом стропильной ноги нужно снять размеры места прилегания ее к мауэрлату, а это довольно сложно. Мы не будем выполнять различные математические расчеты, это долго и бесполезно, да и никто на практике таким себе голову не забивает.
Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или делать запилы для каждой по отдельности.
Схема положения стропильной ноги
Если у вас все нормально с положением мауэрлата, то лучше делать шаблон, если есть проблемы, то придется каждое стропило подготавливать отдельно.
Этот шаблон нужен для изготовления стропил
Шаблон можно сделать из обрезка доски, куска ДВП или плотного картона. Проведите на нем линию у нижней кромки на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите такую же параллельную линию, отметься места прилегания стропил к мауэрлату, и проведите перпендикулярную к ней линию.
Глубина «седла» не должна превышать одной трети от ширины стропила
Теперь вам нужно проследить угол вертикальной и горизонтальной плоскостей зарубки для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, что идеального варианта добиться не удастся, но неплотное прилегание плоскостей в несколько миллиметров критической роли не играет. Приложите шаблон к торцу бруса мауэрлата под углом наклона ската. Точка пересечения вертикальной и горизонтальной линии должна находиться точно напротив его угла. Начертите получающийся треугольник, вырежьте начерченную часть.
Шаг 2. Проверьте правильность шаблона в нескольких частях мауэрлата, пройдитесь по обеим сторонам строения. При необходимости немного изменяйте угол выпиленной части, нужно добиться максимально точного прилегания зарубки по всему периметру.
Шаг 3. Приложите шаблон к стропилу, точка угла верхнего упора должна находиться на всех стропилах на одинаковом удалении от их коньковой части.
Шаг 4. Электрической пилой или ручной ножовкой отпилите срез поперек волокон стропильной ноги.
Отпиливаем стропила по шаблону
Пилите очень осторожно, не уменьшайте пропилом ширину оставшейся нетронутой стропилы. При недостаточном опыте работы электрическими инструментами лучше пользоваться ручными пилами. Пусть времени и сил потребуется больше, зато вероятность брака значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента не будут столь большими.
Шаг 5. Под углом выберите второй срез.
Внимание: это самая трудная работа. Пилить такую поверхность электрической пилой нежелательно, велики риски заступления. Нужно работать топором, топор должен быть очень острым. Работа топором потребует не только умения, но и физической силы. Кстати, умение работать топором (путь и не на уровне профессионала) всегда пригодится при строительстве деревянной бани.
Шаг 6. Проверьте шаблоном сделанное посадочное место, при необходимости поправьте его. Можете готовить посадочные места сразу для всего комплекта стропильных ног, а можете выполнять работы по очереди. Все зависит от вашего умения и точности установки мауэрлата.
Пример шаблона для стропил
Пример выпиливания пазов по шаблону
Шаг 7. Поставьте стропильную ногу на место, зафиксируйте ее положение. Для фиксации можете пользоваться самодельными скобами, металлическими уголками или иными прочными приспособлениями.
Пример установленной стропильной ноги
Таким образом нужно поставить два крайних стропила, натянуть в нижней части между ними веревку и по очереди ставить следующие. Будьте готовыми, что для некоторых стропил придется несколько раз подгонять размеры пятки. Чем больше у вас будет практического опыта, тем реже придется снимать/ставить для подгонки стропильную ногу. Во время установки стропильной системы каждую пару ног следует временно фиксировать различными деревянными раскосами или подкосами. Временное крепление убирается только после набивки обрешетки под финишное покрытие крыши.
На фото пример временного крепления для стропил
Крепление стропильных ног нашивкой упорного бруска
Для небольших бань мы рекомендуем пользоваться этим способом – намного проще и быстрее. А что касается механической устойчивости конструкции, то она зависит от добросовестности выполнения всех работ. Такой метод крепления стропил могут использовать даже очень неопытные строители, он дает возможность перемещать стропильные ноги в любом положении до занятия ими правильного положения и уже на месте фиксировать узел.
Жесткое крепление стропил к мауэрлату за счет нашивки упора
Шаг 1. Установите фронтонные стропила на место, временно зафиксируйте их положение.
Шаг 2. Из широкой доски отрежьте кусок длиной не менее 40 см. Определите угол наклона упорного в мауэрлат торца. Верхней горизонтальной зарубки на доске можно не делать, она никакой нагрузки не несет. Вертикальную нагрузку будут держать стропила. Для того чтобы увеличить площадь их упора в мауэрлат, следует в них пропилить посадочные места на ширину стропил.
Не нашлось отрезков прочных досок – прибивайте две тонкие с обеих сторон стропил. Только садить их рекомендуем на один сквозной метиз (оптимально длинный болт), не стоит послаблять стропила большим количеством гвоздей или саморезов.
Пример жесткого крепления стропил
Шаг 3. Если у вас доски с обеих сторон стропила, то можете не использовать дополнительные способы фиксации элемента от боковых опрокидываний. Если доска с одной стороны, то нужно будет зафиксировать их металлическими уголками или скобами.
Следует сказать, что каждая стропильная система на любом здании мастерами выполняется с индивидуальными различиями. Все зависит от их опыта и предпочтений. И вы можете не придерживаться в точности наших рекомендаций, принимайте оригинальные решения на месте с учетом особенностей бани и наличия строительных материалов.
Работы по креплению стропил всегда нужно делать по веревке, контролировать следует конек и нижние ноги. Если есть проблемы по высоте, то подкладывайте деревянные упоры на мауэрлат, для предупреждения скольжения прибейте их небольшими гвоздиками или саморезами.
Скользящий метод крепления стропил
По такому способу строится стропильная система в деревянных срубах.
Скользящиц тип крепления стропил
Дело в том, что сруб должен выстояться под крышей, за это время он дает усадку. Усадка, как следствие, немного изменяет положение стропильной системы, в случае жесткого крепления стропильных ног непременно появится или деформация стропильной системы, или нарушится устойчивость верхнего ряда сруба. Именно этот ряд играет роль мауэрлата. Для того чтобы увеличить площадь упора стропила и мауэрлата, нужно снять острую кромку последнего. В противном случае большие нагрузки станут причиной вдавливания бруса на угле мауэрлата, и стропильная система начнет изменять свое положение. Делаться это будет неравномерно по периметру сруба – стропила могут значительно нарушить свое первоначальное положение, кровельное покрытие станет волнистым. А это может нарушить его герметичность, в результате появятся протечки со всеми очень негативными последствиями.
Скользящие стропила можно ставить только в том случае, когда стропильная система имеет упор в верхней части на коньковый брус и вертикальные упоры, для усиления устойчивости конструкции желательно дополнительно ставить раскосы или бабки. Конкретное решение следует принимать с учетом размеров бани, материала возведения и архитектурных характеристик крыши.
Стропила опираются на коньковый брус
Стропильная система
Очень важно: если вы предполагаете стропильные ноги фиксировать скользящим методом, то узел фиксации верхних коньковых частей следует делать на шарнире. В верхней части стропильные ноги должны колебаться в осевом направлении, что дает им возможность в зависимости от величины усадки бани изменять угол наклона стропильной системы. Таким образом гасятся возможные вертикальные нагрузки.
Скользящий метод крепления стропил
Шаг 1. По размерам установите коньковый брус. Он должен располагаться точно посредине бани, в противном случае угол наклонов скатов будет неодинаковым. Какие трудности вызывает неодинаковый угол наклона скатов во время строительства карнизных свесов, мы уже рассказывали в статье выше.
Схема стропил со скользящей опорой
Шаг 2. Установку начинайте с монтажа крайних фронтонных стропил.
Пример установки первой стропильной фермы
Для скользящего крепления нужно купить специальные фиксаторы, устанавливать их нужно с двух сторон каждого стропила.
Скользящая опора для стропилСкользящая опора
Скользящая опора стропил закрытаяСкользящая опора для стропил – размеры
Шаг 3. Снимите размеры стропил по длине, определите конкретные места их установки.
Шаг 4. Для увеличения плоскости прикасания стропильной ноги и мауэрлата снимите угол бруса. Можно снимать угол по всему периметру (сложно и долго) или только в местах упора стропильных ног. Для этого сделайте два пропила в мауэрлате на расстоянии, немного превышающем ширину доски стропила.
Долотом аккуратно уберите древесину в пропиле, подровняйте его поверхность. Мы советуем не пренебрегать этим советом, такой нехитрый способ установки даст возможность значительно увеличить устойчивость всей стропильной системы. Кроме того, не понадобится применять иные методы для устойчивости системы к продольным ветровым нагрузкам.
Шаг 5. Осторожно кладите стропила на подготовленные посадочные места, фиксируйте плавающими металлическими механизмами. Их надо устанавливать в таком положении, чтобы большая часть выступающего узла позволяла стропилам опускаться вниз, именно в эту сторону происходит усадка.
Схема монтажа стропил
Скользящие крепления
Шаг 6. Между крайними фронтонными стропильными ногами натяните веревки на уклоне карнизных свесов, все оставшиеся стропила монтируйте по веревке. Если есть необходимость – регулируйте длину конструкций. Одновременно с ногами шарнирным соединением фиксируйте коньковые части стропильных ног.
Такое устройство стропильной системы считается наименее устойчивым. Несмотря на то, что силы, распирающие стропильные ноги намного меньше чем усилия, действующие на изгиб, скользящие ноги являются наиболее слабым узлом всей конструкции.
Практический совет. При малейших сомнениях в устойчивости построенной стропильной системы производите ее усиление. Не имеет значения, каким именно способом усилится система, главное, чтобы у нее всегда был довольно большой запас прочности и надежности. Помните, что делать усиление конструкции уже после обнаружения проблемы намного сложнее, чем выполнять все работы своевременно.
Есть еще одна разновидность скользящего метода, она более надежная по прочности, но пригодна только для бань из оцилиндрованного бурса или круглых хлыстов – скользящий способ с запилом по дуге.
Скользящий метод с запилом
Делать его немного труднее, каждое стропило в месте контакта с верхним венцом сруба нужно выпиливать по дуге. Для выпиливания лучше использовать электрический лобзик. Глубина пропила – не более 1/3 ширины стропила. Метку можно снять с торца бруса, стропила можно делать все одинаковыми. Такое соединение имеет дополнительную степень свободы, но одновременно исключает осевые подвижки – повышается надежность всей стропильной системы.
Скользящие стропила
Схема – стропила со скользящей опорой и пропилами
Наслонный метод крепления стропил
Используется в случае во время производства ремонтных работ на крышах сложной конструкции или недостаточной длины имеющихся пиломатериалов для изготовления стропил. Конечно, стропила можно соединить и таким способом увеличить длину. Но строители не советуют заниматься этими делами, при малейшей возможности избежать соединений стропильных ног нужно ними воспользоваться. Кроме того что каждое соединение требует немало времени и труда, оно всегда значительно понижает прочность стропила. Еще раз повторяем – всегда несущие характеристики соединенных стропил намного меньше, чем целых.
Наслонный метод крепления стропил
Лучше во время возведения стропил воспользоваться наслонным методом, а при помощи обыкновенных кобылок сделать подкровельную часть карниза.
Наслонный метод крепления стропил
Шаг 1. Отмерить точную длину каждого стропила до упора торцевой части в мауэрлат. Определить угол наклона упорной плоскости.
Наслонные стропила – схемы
Сделать по размеченной линии запил. Если позволяет ширина стропильной ноги, то рекомендуется делать запил с зубом. Зуб будет предупреждать скольжение стропила по мауэрлату. Если такой возможности нет, то в нижней части каждой стропильной ноги нужно прибывать упорные доски длиной примерно 40 сантиметров. Доски крепятся к стропилам гвоздями или саморезами.
Шаг 2. Для предупреждения боковых колебаний и общего усиления узла соединения, стропила дополнительно фиксируются металлическими уголками или скобами. Вбивать в торец большие гвозди не рекомендуется из-за больших рисков растрескивания древесины.
Конструкция наслонных стропил
Шаг 3. Далее нужно заняться кобылками для карнизов. Для этого подойдут обрезные доски толщиной более 30 миллиметров. Отрежьте их по длине с учетом предполагаемого вылета карниза и прочно прибейте к стропильным ногам. Все работы нужно делать только под веревку, натянутую между крайними фронтонными стропильными ногами.
Наслонные стропила концами опираются на стены здания, а средней частью (при пролёте между опорами более 4,5 м) — на промежуточные опоры
Несколько общих практических советов
Для стропильной системы выбирайте только наиболее качественные материалы, это не та конструкция, на которой можно экономить. Много обыкновенных архитектурных элементов имеет несколько дополнительных составляющих несущих конструкций, они друг друга дополняют и страхуют. Стропила работают «в одиночку», в случае нарушения устойчивости никакие другие элементы не берут на себя нагрузку.
Не используйте некачественный пиломатериал
Старайтесь делать узлы соединений стропил с мауэрлатом в тех местах, где полностью отсутствуют естественные пороки развития древесины, в том числе и здоровые сучки. Твердость самих сучков большая, но вокруг них образуются завихрения древесных волокон, а они уже не отличаются высокими показателями физической прочности.
Обратите внимание на качество древесины мауэрлата
Пороки бруса
Делайте разметку, а особенно обрезание, очень внимательно. Для исправления ошибок можно пользоваться различными подкладками, но это крайне нежелательно.
И последнее. Можно встретить рекомендации ставить стропильную систему самостоятельно без помощников. Некоторые самые простые виды стропильной системы можно сделать и одному. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в конечном итоге не будет никакой экономии времени и денег. А качество соединения всех узлов ощутимо пострадает.
