Двигатель для мотоблока Нева МБ 1
Используя мотоблок Нева при сельскохозяйственных работах, появляется возможность снизить энергозатраты и сэкономить время. Среди популярных моделей двигателей на мотоблоки Нева, наиболее распространенной модификацией считается МБ-1.
Выпускаться такой двигатель начал еще с 1984 года, но по сей день не перестает занимать позиции лидера среди сельскохозяйственников. На сегодняшний день данный агрегат используют с целью пахоты, культивации, рыхления почвы, обработки почвы между рядами, при косьбе травы, при проведении мероприятий по уборке снега и так далее.
Такой движок отличается наличием редуктора, снабженным тяговыми возможностями повышенной степени. В результате такого технологического хода инженерам удалось достичь больших показателей производительности, затрачивая при этом минимум мощности.
Еще одной отличительной чертой данной модели является наличие системы независимого разобщения левого и правого колес, то есть можно отдельно отключить крутящий момент колес, что позволяет увеличить маневренность самого агрегата на поворотах.
Двигатель для мотоблока Нева МБ 2
Двигатель на мотоблок Нева МБ 2 – это устройство мощностью 6,5 л/с и объемом 208 куб.см. Редуктор в данной модели работает по шестеренчато-цепному принципу и оснащен дополнительным диапазоном передач пониженного типа.
Очень часто данный вид используют в качестве помощника при транспортировке грузов, но применяют и для окучивания, вспашки, культивировании на всех видах почвы, даже на самых тяжелых.
Лифан
Lifan считается наиболее популярной моделью из всех существующих двигателей, который относится к двигателям невысоких мощностей, применяемых, в большинстве случаев, в бытовых целях.
Это четырехтактный мотор с одним цилиндром воздушного охлаждения. Мощность его не превышает 6,5 л/с или 4,8 кВт. Цилиндр такого двигателя изготовлен из чугуна, что позволяет говорить о повышенных показателях моторесурса. Внутри такого агрегата установлен вал в диаметре 20 мм.
Популярность данного вида объясняется в простоте эксплуатации, ремонтные работы можно осуществить своими руками, в процессе работы не издает много шума, а топливо потребляет в меру.
Субару
Двигатели Subaru предназначены для использования при повышенных нагрузках и могут быть представлены в двух видах:
- Для профессиональной эксплуатации, отличающиеся высокими показателями надежности и увеличенным моторесурсом.
- Для эксплуатации потребителями, которые используют мотоблоки нерегулярно.
Независимо от вида, двигатели Subaru отличаются максимальной прочностью и повышенными сроками эксплуатации, надежностью, низким расходом масла, легкостью и компактностью.
Патриот
Patriot относят к среднему классу двигателей для мотоблоков, которые оснащены надежным мотором. Отличительной чертой таких агрегатов можно назвать наличие отдельной системы смазки, что обеспечивает высокий крутящий момент. В данном виде двигателей отсутствует необходимость заливать масло в топливную смесь. Большинство моделей
Патриот оснащены коробкой передач с двумя передними и двумя задними скоростями. В процессе производства данных агрегатов используют легкие сплавы, за счет чего увеличиваются показатели маневренности, а управлять мотоблоком становится проще в любых условиях.
Это 4-тактный двигатель, работающий на основе бензина с емкостью бака в 3,6 л. Рабочий объем двигателя равен 198 куб.см., а расход бензина находится в пределах от 1,5 до 1,6 л/с.
Данный вид обладает регулируемой колеёй, что дает возможность оператору настроить мотоблок в зависимости от обрабатываемой почвы или культуры. В процессе производства моторов Патриот используют легкие сплавы, поэтому техника с такими моторами довольно легкая по весу, но в тоже время очень мощная.
Среди всех преимуществ данного вида имеется и небольшой недостаток. Это довольно высокая стоимость агрегата, по сравнению с его конкурентами.

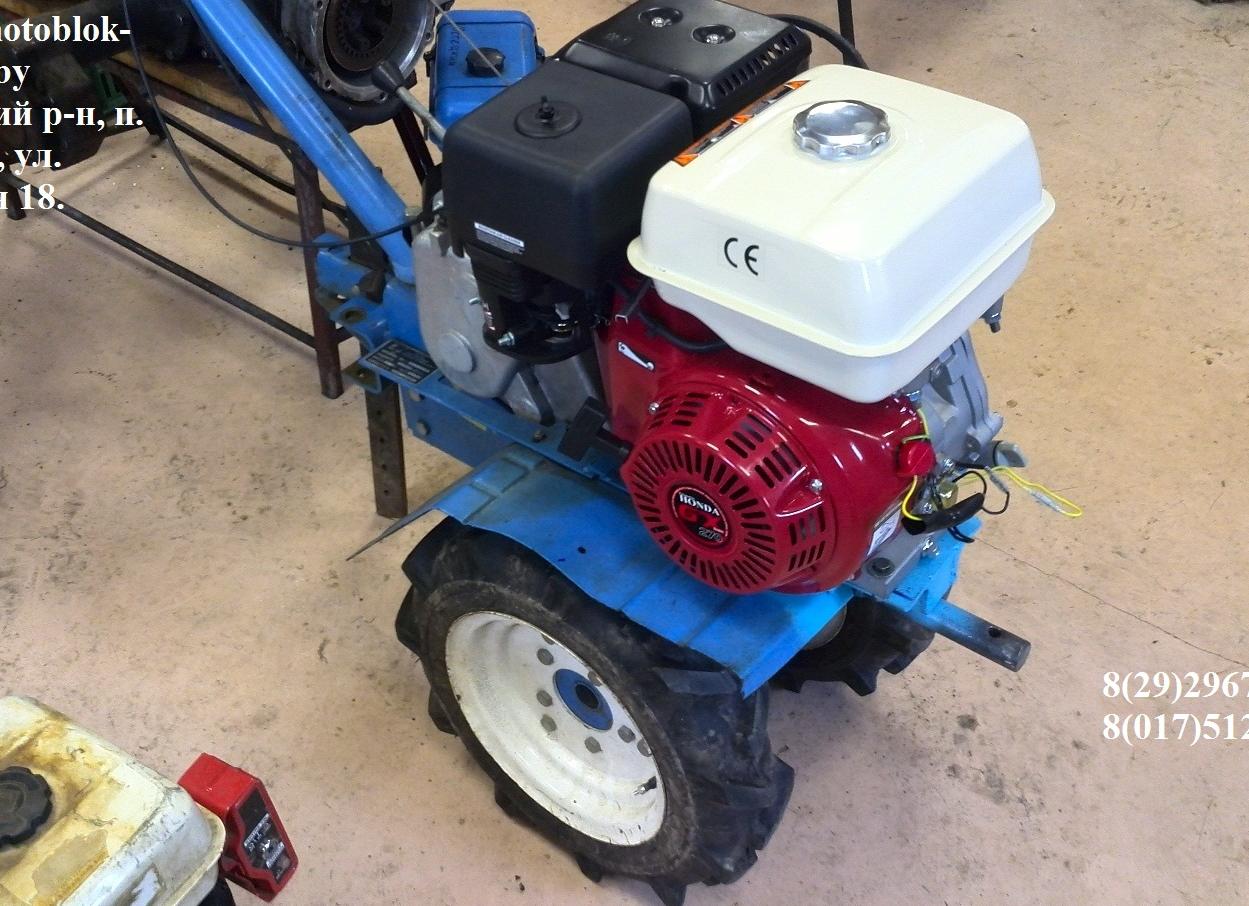

Хонда
Двигатели Honda относятся к надежным, долговечным и экологически чистым агрегатам, которые можно использовать в работе мотоблока Нева. Отличительными особенностями данного вида можно назвать высокую мощность, экономичность ресурсов и долговечность в эксплуатации.
Даже самые жесткие экологические требования могут быть выполнены при применении двигателей Хонда, осуществляя сельскохозяйственные работы. При этом ремонт подобных агрегатов производить достаточно просто, потому что производители поставляют широкий ассортимент комплектующих.
Это агрегат, который совместил в себе такие качества, как мощность, надежность, безопасность и удобство в эксплуатации. Это надежный 4-тактный мотор, который очень экономично потребляет топливо. Несмотря на свою мультифункциональность, данные агрегаты достаточно маневренны и просты в эксплуатации.
Видеообзор линейки бензиновых мотоблоков с двигателем Honda:
Основные неисправности
Причиной ремонта мотоблока Нева МБ-2 могут стать:
- неправильно отрегулированный ремень клапана;
- сальники редуктора;
- неверная настройка карбюраторной системы;
- не выставленное зажигание;
- неисправности со свечами.
Регулировка и размеры ремня
Клиновый ремень на мотоблоке помогает агрегату осуществлять движение вперед и назад. Когда соскакивает приводной ремень, техника перестает корректно функционировать.
Для того чтобы определиться с размером данной детали, необходимо замерить промежуток от шкива к роликам. Рекомендуемые параметры ремня: ширина — 0,85 см, высота — 0,6 см.
Чтобы натянуть ремень, необходимо проделать следующие манипуляции:
- Извлечь кожух.
- Ослабить винт натяжения штатной ременной детали.
- Отодвинуть все винты, которые удерживают кронштейн на корпусе мотоблока.
- Вытащить старую запчасть и выполнить настройку шкивов.
- Место между деталями протереть и продуть штанги.
- Установить новый ремень, один конец которого должен быть соединен с валовой частью, а другой — со шкивом.
Замена сальников редуктора
Причиной поломки редуктора могут стать неправильно функционирующие сальники. Поэтому ремонт редуктора мотоблока Нева может включать в себя следующие действия:
- Демонтаж фрез с валовой части.
- Очистка вала и крышки от загрязнений и остатков масляной жидкости. С крышки следует снять все винты и промыть их.
- Заменить старую запчасть на новую и протереть весь механизм насухо.
- Вернуть крышку на место и зафиксировать ее болтами.
В некоторых случаях необходимо разобрать редуктор:
- Снять головку с рукоятки переключения передач.
- Убрать с валовой части втулку и пружину.
- Снять все винты и затяжные болты.
- Воспользовавшись тонкой отверткой или ножом, снять правую половину данной детали.
- Снятые запчасти нужно промыть, а неисправные — заменить.
- Сборка редуктора осуществляется в обратном порядке.
Настройка карбюратора
Перед настройкой карбюратора необходимо выполнить регулировку центробежного регулятора, согласно инструкции пользователя.
Порядок настройки:
- Закрутить болты малого и полного газа до максимума, а затем вывернуть их на 1,5 оборота.
- Установить заслонку дроссельного типа так, чтобы между основанием и воздуховодом появился промежуток соответствующих параметров.
- Попробовать завести двигатель. Если он завелся, нужно подождать, пока он прогреется.
- Рукоятку управления выставить на минимальные обороты.
- Выполнить минимальные обороты на холостом ходу при помощи винта заслонки дроссельного типа.
- Выставить обороты на максимум, используя винт малого газа.
- Повторять последние 2 шага до начала бесперебойного функционирования мотора.
- Рукоятку управления выставить на газ.
Регулировка клапанов
Регулировка клапанов на мотоблоке Нева осуществляется следующим образом:
- Устанавливают агрегат на ровной поверхности.
- Запускают двигатель, а потом дают ему остыть.
- Снимают кожух.
- Убирают крышку с клапанов, чтобы обеспечить доступ к деталям, находящимся под ней.
- Отвинчивают контргайку.
- Выполняют регулировку. Нужно ослабить гайки, вставить щуп, отрегулировать клапана.
- Закручивают гайку клапанов обратно на место.
- Бритвенное лезвие (толщиной не более 0,2 мм) вставляют в образовавшийся промежуток. Оно должно свободно проходить между поршневой частью и клапанами мотоблока.
- Завинчивают все детали обратно.
Величину образовавшегося промежутка можно проверить при помощи щупа, который должен пройти под клапаном, если разрез сделан правильно.
Проверка и настройка сцепления
Проверка сцепления:
- Когда рукоятка сцепления находится в положении «Выкл.», трос должен быть ослаблен. Натяжной ролик переходит в нижнюю позицию и соприкасается с ремнем приводного типа.
- Когда рукоятка находится в положении «Вкл.», трос натягивает ролик, а нижняя часть ремня тесно прижимается к нему. Шкив малого типа передает импульс движения большому шкиву, благодаря чему происходит передача мощности.
Порядок регулировки:
- Если выбивает 2 передачу при включенной рукоятке сцепления. Ее нужно перевести в правильное положение. Для этого необходимо параллельно расположить ремни клинового типа с 2 сторон от шкива мотора.
- Если вылетает 2 передача при выключенной рукоятке сцепления. Нужно постоянно контролировать положение ремней клинового типа, они должны находиться параллельно друг другу.
Как выставить зажигание
Перед проведением процедуры рекомендуется удостовериться в том, что конструкция может вызвать искру, которая спровоцирует воспламенение горючего в камере внутреннего сгорания.
Порядок действий при регулировке зажигания мотоблока:
- Повернуть коленчатый вал так, чтобы отметки, сделанные на шкиве и газовом оборудовании агрегата, совпали.
- Бегунок, который ответственен за распределение газовых потоков, должен быть направлен на высоковольтную проволоку цилиндрической части.
- Ослабить гайку и достать высоковольтный провод из крышки данной системы.
- Разместить контакты на расстоянии 0,5 см от техники.
- Повернуть зажигание.
- Повернуть механическую конструкцию в противоположную сторону.
- После появления искры нужно быстро затянуть винт.
Неисправности со свечами
Для начала рекомендуется удостовериться в исправности свечи. Для этого нужно:
- Вывернуть свечной элемент.
- Прочистить электроды.
- Избавиться от нагара.
- Повернуть коленвал в положение, при котором совпадают отметки шкива и газового устройства.
- Направить бегунок на высоковольтную поверхность цилиндра.
- Ослабить винт и достать провод.
- Повернуть ключ зажигания. Если нет искры, значит, свечи неисправны и их следует заменить. Перед установкой нового элемента нужно убедиться в том, что в головке цилиндра нет уплотнительной шайбы от предыдущей запчасти.
Также необходимо проверить параметры зазора между электродами свечей:
Модель свечной детали | Зазор |
А11Р | 0,5÷0,6 мм, размер — 2,8 см |
NR17C | 0,5÷0,6 мм, размер — 2,8 см |
WR8AC | 0,5÷0,6 мм, размер — 2,8 см |
Почему не заводится, стреляет, дымит, и что с этим делать
Ремонт двигателя своими руками рекомендуется делать только по истечении срока гарантийного обслуживания.
Если мотор не заводится, причина может быть в следующем:
- Отсутствует искра. В этом случае рекомендуется вытащить свечной элемент и вставить его в специальный надсвечник, а корпус поставить на цилиндр. После этого нужно завести двигатель. Если искра не появилась, рекомендуется заменить свечу.
- Топливо не доходит до мотора. Нужно осмотреть и продуть шланг, который соединяет карбюратор и кран. При необходимости можно разобрать карбюратор и промыть его изнутри бензином марки А-95.
Если мотокультиватор дымит на холостом ходу, нужно:
- Осмотреть и прочистить воздушный фильтр.
- Проверить уровень масляной жидкости. При необходимости слить излишки.
Если двигатель стреляет, то причиной этого может быть натяжение рабочей пружины. В случае неполадок следует его отрегулировать.
Как поставить генератор
Для того чтобы установить электрогенератор, необходимо сделать следующее:
- У генератора есть 4 провода, 2 из которых — синего цвета. К этим 2 проводам нужно подключить энергетический преобразователь.
- Провод черного цвета следует подключить к мотору.
- Оставшийся провод красного цвета подключить к деталям, ответственным за внешнее освещение и звуковой сигнал.
Генератор образует энергию электрического типа, которая поступает на выпрямитель. Во время запуска мотора отрегулированный ремень передает крутящий момент роторной части агрегата. В электроблоке вырабатывается напряжение, от которого работает аккумулятор мотоблока.
Мощность выбранного генератора не должна превышать 220 В. Рекомендуется выбирать запчасть, мощность которой будет соответствовать предполагаемой нагрузке.
