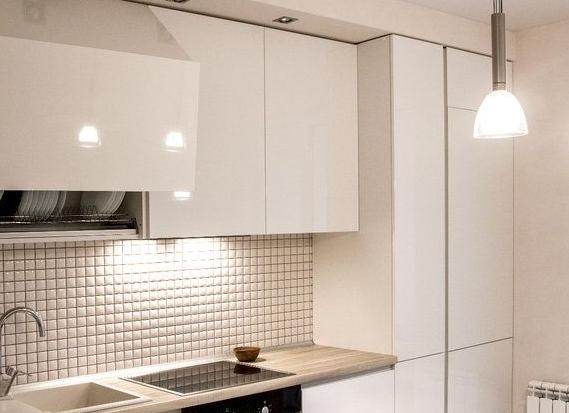

Короб над кухней

Достоинства и недостатки

Использовать короб из гипсокартона для вытяжки на кухне можно, убедившись в том, что такая конструкция является функциональной, а её достоинства перевешивают все недостатки. Рассмотрим, какие плюсы есть у такого решения.

Стандартная планировка для вытяжки на кухне

1. Дешевизна. Для создания короба требуется не так уж много профилей, ГКЛ и крепежа. С учетом их небольшой стоимости такое решение на кухне кажется весьма доступным.
2. Надежность. Собранный короб прослужит на кухне долгие годы. Он будет стоять на месте до следующего капитального ремонта, не подвергаясь деформации.
3. Доступна любая форма. Речь не только о сечении конструкции, которая может быть квадратной или иметь форму плоского прямоугольника. Можно собрать короб из гипсокартона на кухне на потолке или на стене. Также конструкция может менять направление движения, если это необходимо (идти вверх по стене, потом в бок, потом снова вверх до потолка и т.п.).
4. Простота монтажа является несомненным плюсом для тех, кто решил делать ремонт на кухне своими руками.
5. Малое число отходов. Не нужно тратить день, чтобы убрать всё, что намусорится в процессе работы.
6. Можно проводить все работы самостоятельно без посторонней помощи.

Нужно было бы поговорить о недостатках, но их сложно найти. Кому-то может не понравиться, что нужно много инструментов для работы. Кто-то скажет, что сделать вентиляцию при помощи обычной гофры гораздо проще и дешевле, а внешний вид не так важен. Кому-то процесс покажется трудоемким, ведь нужно сверлить стены, крепить профиля к стене и между собой, монтировать гипсокартон и проводить финишную отделку. Для некоторых установка короба из гипсокартона может показаться настолько сложным и длительным процессом, что он плюнет на него. Таким людям лучше поискать более простое, менее красивое или более дорогое решение проблемы.

Разметка стен и потолка

Как бы короб не называли, настенным или потолочным, на кухне он всегда будет идти в углу между стеной и потолком, так как это наиболее оптимальный вариант монтажа. Устройство короба из гипсокартона на потолке или стене предполагает наличие каркаса, под который и проводится разметка.

Отбивочный шнур и лазерный уровень значительно ускоряют процесс разметки

Для начала нужно определиться, где именно будет проходить труба от вытяжки к вентиляционному окну. Традиционно она поднимается сначала вверх по стене, а потом идет под потолком параллельно полу. Короб под вытяжку на кухне должен быть на 5-10 см больше диаметра трубы. Поэтому от нижней точки потолка нужно отмерить вниз по стене соответствующее расстояние и сделать пометку. По этой метке при помощи уровня проводится горизонтальная линия по всей стене. Она будет обозначать нижнюю границу кухонного короба для вытяжки.

Можно делать короб не на всю длину кухни, а только до вытяжки, но в этом случае он будет смотреться не очень красиво.

Аналогичное расстояние отступается от самой выступающей верхней части стены. На потолке также делается соответствующая пометка и при помощи уровня проводится еще одна линия по всему потолку. С двух крайних точек линий на стене и потолке нужно провести еще две линии под прямым углом друг к другу. Для этого потребуются отвес и уровень. Аналогично поступают с другим краем размечаемой площади. Так создаются очертания под короб из профиля для гипсокартона на кухне.

Монтаж каркаса для вытяжки

На стенах имеются три горизонтальные линии, одна длинная и две короткие. По ним к стене крепится направляющий профиль 28х27 мм. Удобнее всего сделать на направляющей V -образный вырез, чтобы согнуть под прямым углом и расположить профиль в углу между стенами. Со вторым углом можно поступить аналогично. Или можно крепить короткие профиля просто нарезав их до нужной длины, тут уже кому как удобней.

В профиле и стене сверлятся отверстия с шагом 60 см

Поскольку несущая стена нередко оказывается на кухне, для работы потребуется перфоратор. Профили крепятся к стене при помощи забивных дюбелей (не менее двух на один профиль).

Между профилем и стеной можно уложить уплотнительную ленту. Она будет уменьшать вибрации и станет хорошей дополнительной звукоизоляцией.

На потолке повторяем все действия, что делались со стеной и также монтируем направляющие. При сборе короба из гипсокартона на кухне мы получим каркас из профилей, части которого упираются друг в друга под прямым углом. Далее нужно закрепить профиль, который будет выступающим углом каркаса. Сделать это можно двумя способами.

1. Нарезать перемычки одинаковой длины и спустить их сверху вниз. Потом внизу к ним прикрепить направляющую по всей длине стены.
2. Прикрепить к передней стенке гипсокартон. Спустить перемычки сверху вниз, крепя их к гипскартону. Потом прикрепить к перемычкам профиль.

Если можно обойтись одним профилем (длина направляющей превышает длину кухни) то лучше вставить его, зафиксировав в углах. Этот профиль как раз войдет в горизонтальные направляющие на противоположных стенах. После этого вставленный профиль нужно будет зафиксировать маленькими саморезами по металлу (по 2 штуки с каждой стороны).

Установка перемычек и укладка гофры

Сверху вниз спускаются перемычки из профиля 27х60 мм, которые крепятся маленькими саморезамии. Чтобы довершить конструкцию короба из гипсокартона для вытяжки на кухне останется лишь установить горизонтальные перемычки.

Перемычки фиксируются саморезами для большей надежности крепления

Однако эти перемычки будут заходить в паз профиля у стенки, но упрутся в ребро углового профиля. Поэтому идут по одному из двух возможных вариантов:

• Перемычка подрезается так, что спинка зашла под профиль, а ребра выгнулись под прямым углом. В этом случае можно крепить перемычку к профилю, как через спинку, так и через ребра;
• Направляющая нарезается кусками по 10 см, и эти куски крепятся сбоку от углового профиля так, чтобы образовать паз, куда можно будет вставить перемычку.

Перемычки можно устанавливать с шагом 60 см, ведь больших нагрузок на конструкцию не предвидится.

Вместе с гофрой можно провести разводку коммуникаций

Нужно знать место, где гофра будет спускаться к вытяжке, чтобы случайно не установить там перемычку. Гофра используется в качестве воздуховода, соединяя вентиляционное окошко и вытяжку. До обшивки гипсокартоном гофру нужно присоединить к вентиляционному окну и провести внутри каркаса короба к месту выхода (над вытяжкой). В основном устанавливается короб из гипсокартона над кухонным гарнитуром, так что при желании можно проложить еще одну гофрированную трубу для будущей подсветки.

Финальные работы по обшивке ГКЛ

На самом деле вся сложная работа уже осталась позади. Теперь нужно просто нарезать ГКЛ на полосы нужного размера и прикрутить его. По сути то на кухне короб под вытяжку почти готов, ведь обшить его нужно спереди и снизу. Сначала обшиваем спереди.

Листы прижимаются к профилю и прикручиваются саморезами с шагом 20 см. В местах перемычек также нужно вкручивать саморезы. Так короб полностью обшивается с лицевой стороны. После этого листы прикручиваются снизу, от стены и до только что прикрученного ГКЛ. Схема монтажа аналогичная. Длинный лист будет сложно самому поднимать и держать над головой, поэтому можно порезать его на несколько частей.

В заданном месте нужно будет просверлить в гипсокароне отверстие для вентиляционной трубы. Его можно заранее сделать на полу, если нет специальной насадки для дрели, а потом уже крепить лист с готовым отверстием.

Когда короб из гипсокартона для вытяжки на кухне будет собран, останется лишь зашпаклевать все стыки и шляпки саморезов. Так конструкция подготавливается для финишной отделки.

Материалы и инструменты для короба

При расчете требуемого материала не обойтись без составления чертежа. Этот этап важен еще и тем, что в процессе проектирования конструкции можно выбрать ее конфигурацию таким образом, чтобы минимизировать количество отходов и обрезков, которые в дальнейшем вряд ли можно будет использовать. В первую очередь это касается листов гипсокартона.

Для короба на кухне потребуется:

• Гипсокартон. Лучше перестраховаться и взять влагостойкую разновидность: хотя на кухне и не так влажно, как в ванной комнате, но на трубах возможно появления конденсата, а это со временем может привести к порче обычного гипсокартона.
• Направляющие и потолочные профили.
• Самоклеящаяся уплотнительная лента, предназначенная для крепления в местах соприкосновения профилей со стенами и потолком.
• Крепежные элементы: дюбель-гвозди, «клопы» – мелкие саморезы по металлу для скрепления профилей, прямые подвесы, одноуровневые соединители типа «краб», саморезы для крепления гипсокартона.

Крепеж лучше приобретать с запасом. В процессе монтажа эти элементы могут потеряться или сломаться, а бежать в магазин за парой подвесов будет очень обидно.

Следует приготовить типичный набор инструментов для работы с гипсокартоном:

• Перфоратор. Ударная дрель не всегда справляется с бетонными потолками или стенами. Лучше взять перфоратор у друзей, чем мучиться и терять время.
• Шуруповерт.
• Малярный нож и обычная ножовка для раскройки листов гипсокартона.
• Рулетка, отвес, водяной или лазерный уровень, малярный шнур.
• Ножницы по металлу. Некоторые строители предпочитают использовать болгарку, но надежнее не соединять профили под прямым углом, а сгибать. Для этого достаточно аккуратно надрезать боковые стенки, а болгаркой это сделать несколько проблематично.

Разметка

Короб на потолке под вытяжку надо спроектировать таким образом, чтобы между трубами и гипсокартоном оставался зазор минимум в 5 см. Это позволит продлить срок эксплуатации короба, а также избежать передачи через него возникающих в трубах вибраций.

При монтаже короба для газовых и отопительных труб заранее учесть наличие технологических отверстий, обеспечивающих доступ к запорной арматуре или счетчику для профилактического обслуживания и ремонта.

• На стенах и потолке при помощи лазерного уровня размечают линии крепления направляющих профилей согласно чертежу.
• Перпендикулярно им на потолке проводят осевые линии потолочных профилей. Оптимальное расстояние между ними – 600 мм, но оно может меняться в зависимости от конфигурации короба. Неизменно одно: стыковка листов гипсокартона должна производиться только на поверхности потолочного профиля.
• На этих осевых линиях размешаются места крепления подвесов. При монтаже обычных гипсокартонных потолков их шаг обычно составляет 60 см, но короба в большинстве случаев имеют довольно скромные габариты. Поэтому для несущих профилей меньше 60 см достаточно одного подвеса, а вот если он имеет длину 70 мм – потребуется два. Следует учесть, что один конец профиля будет жестко фиксироваться в направляющей на стене, поэтому подвесы смещаем на противоположную сторону.

Монтаж каркаса

По окончании разметки монтируется каркас профиля:

• Приворачиваются на дюбель-гвозди направляющие профили, предварительно на прилегающую к потолку или стене сторону клеится демпферная лента.

При наличии прямых углов гораздо практичнее сгибать профили, надрезав ножницами их боковые стенки. После скрепления в этих местах просекателем или «блохами» получается более жесткое соединение, чем из двух отдельных кусков.

• Сверлятся отверстия в потолке и устанавливаются прямые подвесы.
• Потолочные профили вставляются в направляющие, расположенные на стене и крепятся к подвесам. При этом необходимо проверять правильность установки каждого профиля при помощи уровня. Выступающие части подвесов достаточно просто отогнуть в стороны, чтобы они не мешались при дальнейшем монтаже.
• На торцы потолочных профилей надеваются и крепятся саморезами направляющие, образующие внешнее ребро короба.

• Устанавливаются необходимые вертикальные перемычки из потолочного профиля. Правило простое: чем их больше – тем жестче получается короб. Но и перебарщивать не стоит, это приведет лишь к утяжелению и усложнению конструкции.
