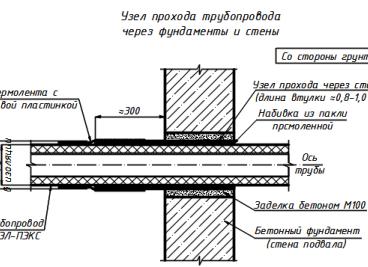

Проход трубы через стену

Типы гильз для трубопровода (материал)

1. Металлическая гильза
2. Огнеупорная (глиняная, керамическая) гильза
3. Полимерная гильза

Стальная гильза является самым надежным вариантом

1. Стальная — самый прочный и дорогой материал, который подходит практически для любых перекрытий. Они используются на масштабных стройплощадках, так как выдерживают давление до 120 тонн на 1 квадратный метр. Также очень популярны при строительстве железобетонных конструкций — ее можно бетонировать не только на объекте застройки, но и в производственном цехе. Края такой детали обязательно шлифуются, дабы не повредить находящиеся внутри полипропиленовые трубы.
2. Огнеупорная — различают глиняную и керамическую. Эксплуатируется в качестве изоляционного материала для дымоходов. Основной минус — хрупкость, значит при установке будьте бдительны (можно не только разбить покупку, но и получить резаную травму).
3. Полимерная — применяется в межкомнатных перекрытиях для трубопроводов и кабелей. Основной отличительной чертой материала остается износоустойчивость и холодостойкость.

Каждый материал имеет свои особенности и недостатки

Оборудование

Перед выбором материала для строительства тщательно выверите «за» и «против», учитывая окружающую гильзу поверхность, размер самой трубы, безопасность и системы интегрированные до этого. Важнейший плюс — ускорение сроков ремонтных работ. Кроме этого, благодаря обустройству защиты вы повышаете износоустойчивость магистрали и упрощаете их возможную дальнейшую замену.

Схема трубопровода с гильзой

Наиболее уязвимыми частями являются их зазоры. При сборке стыки рекомендуется размещать так, чтобы они не становились в одну плоскость, а продольные швы смещались относительно друг друга на 1-1,5 сантиметра. В местах прохода труб через строительные конструкции в них необходимо вставлять гильзы из труб большего диаметра с мягкой прокладкой. Патроны засовывают до постановки материала и замазывают бетонным раствором. К тому же специфика прохода труб через стену напрямую связана с типом прокладываемых коммуникаций. Каждый способ обусловлен отдельными нюансами, поэтому для обеспечения внутреннему быту индивидуальной защиты, рассмотрим конструкции «в разрезе».

При установке гильз учитываются много нюансов

1. Водопровод
   В том случае, когда установка выполняется из стальных деталей, на них в местах стыковки с элементами здания наносят защитное покрытие, предотвращающее попадание мусора. Если трубопровод предусмотрен для холодного водоснабжения, потребуется наличие чехла. Он поможет избежать конденсации влаги на поверхности, тем самым канал прослужит на десятки лет дольше. Если же для прокладки используются пластиковые профили, то прежде стоит заглянуть в инструкции нему. Если в частях входа трубопровода в помещение есть уплотнения с возможностью появления грунтовых стоков, то в них применяют гидроизолирующие муфты и замазывают бетонным раствором чтобы жидкость не просачивалась в нижние ярусы строения.

   Если устанавливаются стальные детали, в конце их обрабатывают защитным слоем

2. Сливные трубы
   Специфика конструкции чугунных колпаков заключается в их отличности от других материалов, которые при пересечении трубопроводов требуют армирования и шумоизоляции. Для этого нужен стальной патрон, зазор которого на 20-25мм. должна превышать трубу.

   Специфика конструкции чугунных колпаков заключается в их отличности от других материалов

3. Паровое отопление
   В системе парового обогрева внутренних комнат гильзы играют первостепенную роль. Если их не поставить, то температурные перепады приведут к деформации магистрали и образованию трещин в перекрытиях. Также как и для устройства водопровода для горячей воды, следует рассчитывать на полипропиленовые колпаки. Отличительным является механизм крепежа, при производстве отличается высокой теплостойкостью и поддерживает изнутри высокую и постоянную температуру. Исходя из этого — не торопитесь с приобретением, а как положено изучите предложения производителей, которые не только удовлетворяют вашим критериям, но и соответствуют критериям СНиП. Это сохранит ваши силы и средства.

   Установка гильз для парового отопления является обязательной процедурой

4. Размер внутреннего диаметра гильзы
   Этот момент становится решающим при постановке оборудования в перегородках, потому к нему нужно подойти с максимальной тщательностью и придирчивостью. В случае несоответствия наружного и внутреннего диаметра гильзы под трубопровод горячего обогревания, могут выявиться самые неожиданные сюрпризы. Структуру полагается выбирать так, чтобы проход через перекрытия был свободен. Части имеют схожие технические особенности прокладки, но при этом обладают разной выносливостью. Когда труба проложена через перекрытия, необходимо соединить гильзы, наружный диаметр которых должен быть шире трубы на 10-15 мм, с зазором 2-3 см. При этом сам футляр должен быть плотно закреплен в проходном отверстии. Просветы между ними заделываются стекловатой. Для металлопластиковых труб при проходе через строительные конструкции постарайтесь устанавливать застежки из пластмассовых труб немного большего наружного диаметра. В итоге, чтобы не прогадать со стоимостью и надежностью проделанной работы, рекомендуем вам обратиться к профессионалам — они сберегут и нервы и время.

   К вопросу размера гильзы нужно подойти с максимальной тщательностью и придирчивостью

5. Герметизация

Чтобы защитить помпу при пересечении трубопроводов и перегородок, советуют их плотно загерметизировать, чтобы не оставались даже мелкие зазоры. Внутренний диаметр гильзы должен быть шире, чем толщина трубы на 30мм. На соединения вставляем шайбы с угловой резьбой, продольным сечением 3-4 мм.

Герметизация труб должна быть максимальной

Важные мелочи

Гильза для трубопровода – важный элемент. И это относится к коммуникациям разных сооружений – жилых, офисных или промышленных. Деталь выполняет ряд функций: механическую, защитную, гидроизолирующую, противопожарную, санитарную, а также повышают срок эксплуатации трубопроводов и облегчают их замену. Устройство гильз для трубопровода зависит от его вида.

Распространенные типы трубопроводов капитальных сооружений таковы:

• водопровод холодного и горячего снабжения;
• система водоотведения (внутренняя канализация);
• теплопровод парового отопления;
• дымоход печи.

Элементы, проходящие через строительные конструкции здания, могут быть металлическими (обычно сталь, реже медь), пластиковыми (поливинилхлорид или полипропилен), либо комбинированными (пластик, заключенный в алюминиевый сплав). Для установки гильз важным является материал изделий, проходящих через межкомнатные стены и межэтажные перекрытия, а также материал строительных конструкций. Обычно трубопровод стальной, стены кирпичные, а перекрытия железобетонные.

Так выглядит труба в гильзе

Устройство изделия

Трубопровод может пересекать строительные конструкции в двух плоскостях. Межэтажные перекрытия пересекаются вертикальными трубопроводами (стояками), стены – горизонтальными (разводка). На рисунке проводится пример устройства изделия в стенах (а) и перекрытиях (б). Собственно, гильза состоит из чехла (1), для него чаще всего используется стальная конструкция, набивки (2), в качестве которой может выступать мягкий негорючий материал, но часто используется портландцемент (что, по мнению экспертов, нежелательно). Чехол жестко закрепляется. Труба (3) свободно проходит через чехол (диаметр которого на 5-10 мм должен быть больше трубы) и закрепляется в стене (4) либо перекрытии (6). Установка и зачеканка гильз трубопроводов в перекрытиях проводится с учетом высоты стяжки (5) или другого напольного покрытия, а длина изделия должна минимум на 10, а то и на 20 мм превосходить толщину перекрытия. Это важно для предотвращения проникновения аварийных водных масс на нижние этажи.

Схематичная подсказка для понимания особенностей устройства области прохода

Это важно знать! Участок трубы в месте прохождения через стену не должен иметь швы.

Виды трубопроводов

Порядок прохода сетей через стены либо перекрытия во многом зависит от того, какие, собственно, коммуникации прокладываются. Давайте разбираться.

Водопровод

Если данная сеть смонтирована при помощи стальных изделий, следует использовать общие рекомендации, изложенные выше. При этом поверхность трубы в области скрещения стены или перекрытия должна обязательно быть защищена влагостойким покрытием. Для холодного водоснабжения также необходимо предусмотреть термочехол, что предотвратит образование конденсата на поверхности магистрали и позволит продлить срок службы. Когда используется полимерная или комбинированная труба, нужно следовать рекомендациям производителя, изложенным в аннотации к изделиям.

Если в месте входа трубопровода в дом наблюдается давление грунтовых вод, то можно использовать специальные гидроизолирующие гильзы, не допускающие попадания водных масс во внутренние (подвальные) помещения.

Проход сети водоснабжения через фундамент

Канализация

Чугунные изделия не требуют шумоизоляции и армирования, а также не нуждаются в обязательном обустройстве гильз, что, однако может усложнить процесс проведения ремонтных работ. Пластику требуется стальная гильза для труб, например, может использоваться изделие большего сечения из кровельной стали. Диаметр детали на 15-20 мм должен превышать такой же показатель трубы, а длина – превышать ширину стены на 20-30 мм. Конструкция в точке прохода через перекрытие обертывается гидроизоляционным материалом, а сам участок прохода заделывается цементным раствором.

Пример с канализацией

Стоит обратить внимание! Не используйте в качестве оберточного материала рубероид или другие органические материалы, оказывающие неблагоприятное воздействие на пластик.

Теплопровод парового отопления

Обязательное использование гильз для сетей парового отопления обусловлено температурными деформациями металла и напряжением на прямолинейных участках труб при резком изменении температуры, что может вызвать образование трещин в строительных конструкциях и выход из строя системы отопления. По сути, устройство и положение гильзы для прохождения перекрытий идентично таковому для систем горячего водоснабжения. При проходе через межкомнатные стены могут использоваться не стальные, а комбинированные или пластиковые трубопроводы различных производителей. В их спецификации предусмотрены индивидуальные крепежно-соединительные элементы, включая и гильзу для прохода труб через стену. Зачастую данные детали высокотехнологичны и обеспечивают необходимый уровень скольжения трубы, что обусловлено различными параметрами расширения и деформации пластика от разных производителей.

Дымоход

Если дымоход сделан из стальных элементов, то при прохождении через перекрытия необходимо использовать полую гильзу из оцинкованного железа, при этом верхняя и нижняя поверхность дополнительно изолируются огнезащитной пластиной. Если строительные конструкции выполнены из горючих материалов (например, дерево), то снаружи полую гильзу дополнительно изолируют негорючим утеплителем, например, базальтовым волокном или асбестом. Особого внимания с позиций пожарной безопасности требует обустройство прохода дымохода в кровле.

Грамотный монтаж сети – залог ее долгого и бесхлопотного функционирования

Не забывайте соблюдать строительные нормы и правила, а с основными тонкостями и нюансами установки гильз вы уже знакомы.

>Видеофрагмент примера оригинального решения обустройства гильз
