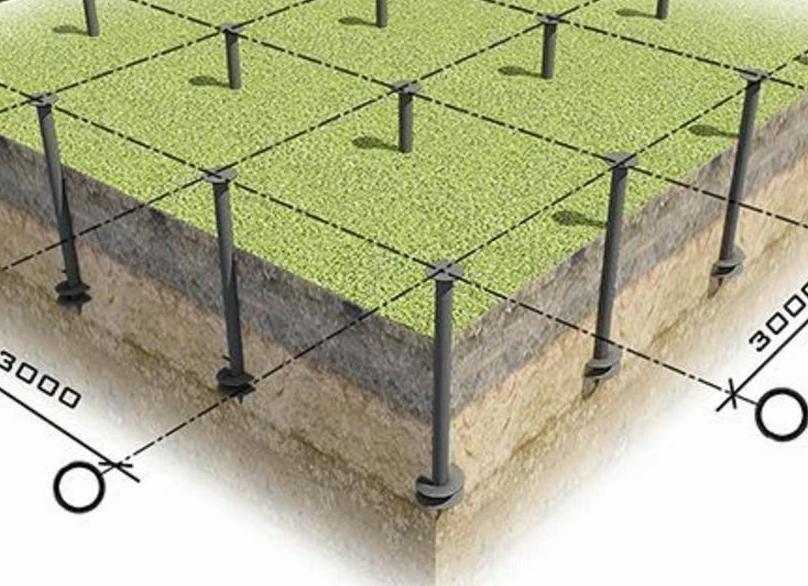

Расстояние между сваями для каркасного дома

Оптимальное расстояние между сваями

Винтовые металлические опоры для каркасного или брусового дома устанавливают с шагом не более трех метров. Но нередко его уменьшают до 1-1,2 метра. Данный параметр зависит от суммарной величины нагрузок и свойств грунта. Узнать более точное расстояние помогает расчет, который допускается не выполнять для временных и неответственных строений.

Сваи устанавливают равномерно по длине стены, обязательно – по внутренним или внешним углам, в местах сопряжения несущих стен и расположения ответственных узлов, а также под столбами каркасного строения.

Определяя шаг винтовых опор, следует учитывать длину ростверковых балок, так как обоими концами они должны опираться на оголовок ввинченной трубы. Это касается как каркасного, так и брусового дома. Но в случае устройства бетонного ростверка данный фактор во внимание не принимается.

Если в качестве основания дома предусматривается выполнение плитного фундамента, то местоположение винтовых свай определяется проектной документацией. Такая конструкция предполагает чуть более сложный расчет, но принцип остается все тот же – опоры размещаются под несущими стенами или колоннами каркасного дома.

Размещение винтовых свай в плане

Целостность дома помогут сохранить правильно расставленные опоры. С их помощью нагрузка равномерно будет распределяться под площадью застройки, в связи с чем удастся избежать нежелательных просадок. Дом со сложными контурами в плане требуют особого внимания, особенно углы и места сопряжения стен. Установка под ними винтовых свай является обязательной.

Схемы размещения свай зависят от конструктивных особенностей дома. Существует четыре типа их расположения в плане:

  • одиночное – под вертикальными стойками каркасного дома, в угловых точках, под несущими стенами (равноудалено с шагом не более 3 метров);
  • ленточное – под несущими стенами, но, в отличие от одиночных винтовых свай, с укороченным шагом, доходящим нередко до 0,5м. Расположение опор в виде ленты позволяет фундаменту принимать и распределять более существенные нагрузки;
  • кустовое – под тяжелыми одиночными или групповыми конструкциями, а также под массивным оборудованием. Шаг, в этом случае, значения не имеет, так как винтовые сваи в месте установки могут размещаться слишком близко в хаотичном порядке. Главное условие – они должны присутствовать по всему периметру и площади плитного ростверка небольших размеров, требующегося для монтажа, к примеру, тяжелой несущей колонны каркасного здания;
  • сплошное, называемое свайным полем. Опоры заполняют всю площадь под фундаментной плитой с шагом около одного метра. Такое размещение винтовых свай в плане практикуется при проектировании тяжело нагруженных объектов или при строительстве на грунтах со слишком слабой несущей способностью.

Для частных домов и небольших строений используются, как правило, первые два типа расположения винтовых свай.

Особенности расчета

Определяясь с шагом винтовых свай, следует соблюдать разумные доводы. Слишком большое расстояние между опорами приведет к просадке дома, а маленькое – к перерасходу материальных средств. В связи с этим, специалисты рекомендуют выполнять расчет, учитывающий:

  • фактическую массу надземных конструкций и отделочных материалов;
  • примерный вес мебели и оборудования, включая коммуникационные системы;
  • снеговые и ветровые нагрузки;
  • несущую способность грунта (точное значение принимается по расчету);
  • технические характеристики винтовых свай;
  • коэффициент запаса.

Полезная нагрузка при расчете шага установки свай определяется по соответствующим СНиП или техническим условиям. К примеру, для одноэтажного жилого дома она составляет около 150кг, приходящихся на квадратный метр площади. Показатели снеговых и ветровых нагрузок принимаются по справочникам, в зависимости от региона строительства объекта. А коэффициент запаса, как правило, составляет 1,1-1,25.

Несущая способность свай прямо пропорциональна диаметру металлической трубы, числу, форме и размеру лопастей.

Сам расчет требуемого для фундамента количества винтовых опор достаточно прост. Их число и линейные размеры несущих стен в плане оказывают влияние на шаг установки свай. Суммарная нагрузка делится на несущую способность одной металлической опоры. В результате получается требуемое число свай, которые с равным шагом распределяются по периметру ограждающих конструкций дома.

Другой вариант расчета сводится к определению усилий, воздействующих на один погонный метр ростверка. Для этого общая нагрузка делится на длину всех несущих стен, после чего полученный результат еще раз делится на несущую способность выбранных винтовых свай. В итоге получается число опор, требуемых для поддержания одного метра обвязки, находящейся под нагрузкой. Дальнейший расчет сводится к тому, чтобы узнать, с каким шагом следует устанавливать сваи, чтобы фундамент смог выдержать расчетные усилия. Такой способ предназначается для массивных строений.

Несущая способность металлических винтовых свай указывается производителем в технической документации. С приблизительными параметрами можно ознакомиться по таблице.

Следующим после расчета этапом является схематичная расстановка винтовых свай в плане фундамента. Как отмечалось ранее, они в обязательном порядке должны присутствовать в углах, под колоннами и в местах сопряжения несущих стен. Остальные сваи распределяются равномерно между основными опорами. Таким образом выясняется точный шаг между винтовыми сваями.

Наглядные вычисления

Для примера можно взять расчет одноэтажного дома из бруса размером 6*6 метров. Объем древесины вычисляется в зависимости от толщины стен и высоты строения, с учетом крыши. Допустим, что он составляет 20 тыс. кубометров. Число умножаем на вес одного куба древесины (в нашем случае – 800кг). В итоге получаем общую нагрузку 16 тонн. Сюда прибавляем вес кровельных и отделочных материалов (допустим, 2 тонны).

Далее определяем:

  • полезную нагрузку – 36м2*150кг/м2, что составляет 5,4 тонны;
  • снеговую нагрузку – 36м2*120кг/м2, что составляет 4,32 тонны.

После суммирования получаем цифру – 27,72 тонны, которую умножаем на коэффициент запаса – 1,1. В результате, при расчете количества винтовых свай используем показатель нагрузки – 27,72*1,1=30,492т. Приняв за основу сваи диаметром 89мм с расчетной нагрузкой 2 тонны, получаем минимальное число свай – 30,492/2=16 штук, которые равномерно распределяем по внешнему периметру дома. Дополнительные опоры могут устанавливаться, к примеру, для половых лаг.

Для двухэтажного дома полезная нагрузка увеличивается вдвое.

Приведенный расчет не является точным. В каждом конкретном случае возникают дополнительные усилия, появляются внутренние несущие конструкции, столбы, оборудование и т.д. Нередко отделочные материалы значительно увеличивают массу дома. Все нюансы должны учитываться в индивидуальном проекте, устанавливающем шаг фундаментных опор.

Эскиз составляющих элементов свайного фундамента с роствертком

Свайно-ростверковые фундаменты пользуются заслуженной популярностью среди тех частных застройщиков, которые хотят возвести качественное основание в максимально сжатые сроки на ландшафте сложной структуры. Ведь ростверк может быть незаглубленным или малозаглубленным, а это существенная экономия средств на его возведение.

Но, существует проблема правильного расчета необходимого количества несущих конструкций, их типа и шага установки, поэтому перед возведением нужно сделать полный сбор информации.

Также, сначала проводится проектирование фундамента с учетом характеристик будущего здания, ведь от того, сколько будет установлено свай, зависит конечная стоимость возведения дома, а уже затем проводится расчет свайного фундамента.

Какую информацию нужно предварительно собрать?

Выбор свай для фундамента с учетом влияющих факторов

  1. Получить подробную информацию о состоянии грунтов, высоте залегания водных горизонтов и степени подвижности отдельных пластов.
  2. Разработать проект будущего дома с учетом используемых строительных материалов, дополнительно предусмотреть погрешность на мебель и другие материалы.
  3. Рассчитать, сколько нужно по массе всех строительных материалов для постройки дома.
  4. Уточнить глубину залегания прочных слоев породы и степень их пучения.
  5. Подобрать оптимальный тип свай и характеристики ростверка.
  6. Посчитать допустимую нагрузку на единицу площади грунта, а также допустимое количество несущих конструкций.

Как правило, проектирование таких фундаментов предусматривает сбор всей информации о будущем здании и строительной площадке. Это сложные инженерные расчеты, делать которые должен профессиональный строитель с опытом работы в такой сфере.

Также, учитывая открытую площадку между домом и грунтом, крен конструкции под воздействием ветра неизбежен, и его обязательно нужно учитывать.

При расчетах таких фундаментов также иногда учитывается, сколько и каких нужно гидроизоляционных материалов для защиты основания. Проектирование и расчет этого фундамента состоит с нескольких ключевых этапов:

  • выбор оптимального диаметра используемых свай;
  • расчет максимально допустимой длины конструкции;
  • расчет минимального количества материалов, на которых будет расположен ростверк;
  • расчет несущей способности буронабивных свай как альтернативы фабричным;
  • расчет и выбор ростверка.

На этапе проектирования нужно сразу определиться, какой тип конструкции будет использоваться. Ведь от их характеристик зависит максимально возможное количество конструкций, их допустимый диаметр и технология возведения.

Выбор оптимального диаметра конструкции

Способы применения свай для фундамента различного диаметра

Понятно, что каждый тип рассчитан на свою допустимую нагрузку, поэтому в некоторых случаях профессионалы считают диаметр самостоятельно и подгоняют под заводские нормы. Итак, сейчас на рынке строительных материалов можно заказать конструкции с диаметром 57, 76, 89 и 108 мм. Подбираются они по некоторым правилам:

  1. Диаметр 57 мм рассчитан на небольшую нагрузку, поэтому часто используется для возведения фундаментов для заборов, сараев, других хозяйственных построек небольшой массы.
  2. Диаметр 76 мм рассчитан на максимальную нагрузку до 3 тонн, поэтому используется для строительства легких хозяйственных построек.
  3. Диаметр 89 мм уже отличается большей несущей способностью, выдерживает нагрузку до 5 тонн на единицу, поэтому оптимален для возведения жилых одноэтажных каркасных зданий.

А вот диаметр 108 мм уже способен нести на себе каркасные жилые здания с несколькими этажами. Только возводить их нужно из относительно легких строительных материалов, ведь допустимая нагрузка на одну сваю составляет до 7 тонн.

Выбираем оптимальную длину

При проектировании свайных фундаментов нужно помнить, что длина несущих элементов должна быть достаточной, чтобы достичь глубины промерзания почвы и упереться в прочные слои грунта. Ведь, если будут допущены ошибки в проектировании, тогда возникает проседание отдельного угла дома с дальнейшим его разрушением. Поэтому, длина конструкции выбирается с учетом некоторых важных факторов

Плотность грунта

Таблица плотности грунта для расчета свайного фундамента

Если грунты сыпучие и не способны выдерживать большие нагрузки, тогда сваи опускаются до глубины промерзания или достижения прочных почв. На строительной площадке нужно проводить подробные геодезические исследования, провести сбор данных о состоянии почвы и уровня грунтовых вод. Делается это методом глубинного керна или вручную с помощью лопаты.

Если под слоем залегают прочные почвы типа глины или песка, тогда нужно использовать сваи длиной до 2,5 метра. Если под слоем плодородной почвы есть породы низкой плотности, тогда с помощью садового бура делается скважина до уровня залегания прочных пород и по глубине скважины рассчитывается длина несущих элементов.

Перепад высот на участке

Пример расчета высоты свайного фундамента с перепадом высоты на участке

Как правило, при возведении таких фундаментов редко когда делают выравнивание участка по единой плоскости из-за больших финансовых расходов.

Тогда делают скважину в самом низком месте будущего фундамента и в самом высоком, затем рассчитывают длину скважины в обоих местах. Понятно, что далеко не всегда уровень прочных пород будет одинаковым на различных отметках, поэтому бурение проводится в нескольких местах.

В результате получается полноценный проект выбора оптимальной длины основания для дома с учетом типа грунта и высоты на участке. Устанавливать сваи одинаковой длины в таких случаях запрещено, в противном случае возникнет крен в сторону меньшего сопротивления почвы.

Расчет необходимого количества несущих конструкций

Определение расположения и количества свай фундамента дома

Выбор оптимального количества свай делается с учетом возможного крена, а также размеров и массы строения. Средние расстояния могут быть следующими:

  • для домов малой массы (каркасных, деревянных ли бревенчатых) расстояние принимается не более 3 метров;
  • для газобетонных, пенобетонных или аналогичных по массе домов – не более 2 метров;
  • для заборов – 3,5 метра;
  • для больших массивных зданий из кирпича, натурального камня и других строительных материалов проводится дополнительный расчет допустимой нагрузки сооружения на единицу площади грунта.

Итак, чтобы посчитать необходимое количество свай для проектируемого дома, нужно сделать сбор следующей информации:

  1. Сделать или составить план дома, желательно с крышей и несущими перегородками.
  2. Установить несущие сваи по углам здания и на перекрестках несущих стен.
  3. Посчитать, какая масса здания будет расчетной, затем подобрать тип сваи с учетом материала и диаметра конструкции.
  4. Между угловыми сваями и промежуточными запроектировать дополнительные опоры с учетом допустимой длины конструкции и массы здания.
  5. Внутреннее пространство заполнить опорами с учетом расстояния между ними в пределах 2−2,5 метра.

Когда будет готов эскизный проект расположения свай, можно уже и посчитать суммарное количество необходимых опор.

Расчет несущей способности буронабивных свай

Таблица с указанием несущей способности буронабивных свай на различных грунтах

Далеко не всегда фабричные сваи оправдывают себя, если учитывать финансовые расходы на транспортную доставку. В таких случаях часто используют буронабивные или инъекционные сваи, ведь их можно сделать прямо на строительной площадке.

Глубина залегания таких свай зависит от глубины расположения прочных слоев почвы, а их количество может быть значительно меньшим, чем для винтовых свай.

Количество и сечение таких конструкций определяется с учетом несущей способности каждой сваи отдельно, а также массы здания в целом. Также учитывается сопротивление самого грунта, как горизонтального, так и вертикального. Для сваи длиной в 3, метра несущую способность можно рассчитать по формуле:

P = 0,7 х RнхF + 0,8 х U х fin х li, где:

  • P − несущая способность несущих элементов;
  • 0,7− коэффициент грунта;
  • Rн− сопротивление грунта под нижним концом конструкции (справочные материалы);
  • F − площадь опирания, м2 ;
  • 0,8− коэффициент условий работы
  • U – периметр в метрах;
  • fin – нормативное сопротивление грунта боковой поверхности несущим элементам, т/м2 (определяется по таблицам);
  • li – высота слоя грунта в зоне соприкосновения с фундаментом в метрах.

Расчет ростверка

Схематическое отображение соединения свай фундамента с роствертком

Конструкция свайно-ростверковых фундаментов подразумевает установку специальной подушки, на которой уже монтируются несущие стены. Этот ростверк равномерно распределяет нагрузку от здания на все опоры одновременно и проектируется отдельно.

Ростверк – это бетонная, железобетонная или сборная лента, жестко соединенная методом армирования со сваями. Она распределяет массу по всем сваям одновременно, поэтому нужно обязательно рассчитать его размеры и габариты.

Тут используются специальные расчеты, найти их можно в специальной литературе, а профессиональные проектировщики делают их обязательно, ведь от этого зависит количество установленных свай.

Для соединения свай и обеспечения дополнительной жесткости ростверк дополнительно армируют стальными прутьями диаметром 12 мм в различных направлениях. Арматуру нужно полностью спрятать в бетон, чтобы не допустить распространения коррозии. Рассчитать, сколько и какой арматуры нужно использовать, можно по готовым формулам или с учетом поясности ростверка.

Что учитывается при расчетах?

Главное перед началом строительства — определиться, сколько нужно винтовых свай на дом. Для этого следует провести предварительный расчет, где будет учтено:

  • размер строения;
  • тип грунта;
  • параметры опор.

К тому же, нужно понимать, что такие столбы имеют разные диаметр, а, соответственно, и различное предназначение:

Диаметр трубы, мм

Расчетная нагрузка, кг

Длина, м

Предназначение

57

800

2,0

легкие заборы и ограждения

76

2000-3000

2,5

тяжелые каменные заборы, легкие хозяйственные строения (гараж, бытовка и т.д.)

89

4000

2,5

тяжелые заборы, каркасные дома и коттеджи в один этаж, террасы и пристройки

108

7000

2,5

жилые дома 1-2 этажа

150

9500

3

жилые и офисные здания до 3х этажей

У каждой из свай имеется своя несущая способность – так, наиболее широкие способны выдерживать до 9,5 тонн.

Обязательным параметром является и длина опоры – если она будет слишком короткой, то существует вероятность того, что здание может просесть. Длина определяется:

  • плотностью почвы;
  • перепадом высот на территории.

Как определить тип грунта?

Для начала необходимо выяснить, какая почва преобладает на участке. Сделать это легко своими силами – выкопайте яму глубиной около полуметра и посмотрите на грунт.

Если на уровне примерно 40 сантиметров просматривается песок/глина, то вами правильно выбрано место для строительства – в таком случае будет достаточно труб в 2,5 метра.

Если под указанным слоем земли расположен неплотный грунт, например, торф или плавун, в таком случае необходимо провести дополнительные изыскания:

  • возьмите обычный бур;
  • установите его на дно выкопанной вами ямы;
  • вкручивайте;
  • периодически вынимайте и встряхивайте;
  • изучайте доставаемую почву;
  • делайте так, пока не доберетесь до плотных залежей грунта – они проявятся в виде плотных комков.

Посчитайте, на какой глубине расположен этот слой почвы и приплюсуйте к полученной цифре 2,5 м – именно такой длины трубы вам и нужно будет брать.

Перепад высоты участка

При перепадах высоты на территории, где планируется сооружение здания, обязательно нужно учитывать разность высот.

Для примера возьмем дом высотой 6 метров, который будет возведен на участке с перепадом высоты в 1 метр. В данном случае необходимо использовать трубы длиной 2,5, для среднего в 3, а для самого нижнего – в 3,5 метра.

Пример расчета количества свай

Теперь поговорим о том, сколько именно опор может понадобиться для вашего дома. Тут также имеются определенные правила.

В частности, речь идет о расстоянии между каждой отдельной трубой по периметру и под пятном здания:

  • если это строение из любой древесины, то промежуток не должен быть более 3-х метров;
  • если пенобетон, шлакоблок или другой легкий камень – то не больше 2-х метров;
  • для заборов – 2,5-3 м в зависимости от типа ограждения и наличия/отсутствия повышенной ветровой нагрузки.

Последовательность проведения вычислений

Чтобы самостоятельно определить количество стержней, возьмите план вашего дома и сделайте на нем отметки:

  • по одной опоре должно быть на каждом углу строения;
  • еще по одной – на месте стыков несущих конструкций;
  • далее просто делайте отметки между углами и несущими конструкциями так, чтобы расстояние между сваями не превышало 2-3 м (учитывайте строительный материал, который будете использовать);
  • если вы планируете устанавливать обычную печь или массивный камин, в этом месте предусмотрите еще две трубы;
  • когда все отметки на плане сделаны, посчитайте количество получившихся опор.

При этом отдельно следует устанавливать стержни под углы:

  • пристроек;
  • балконов;
  • крыльца и т.д.

Здесь также учитывайте правило расстояния – не более 2-3 м между опорами, в зависимости от материала, применяемого для строительства.

Типовые результаты

Чтобы упростить вам задачу, приведем типовые результаты расчетов, сколько нужно винтовых свай на дом различной площади. За основу мы брали план строения правильной формы, возводимого из легкого камня. Естественно, при наличии пристроек или неправильной формы здания, количество стержней может меняться. Обратите внимание на то, что во всех случаях требуется правильная обвязка фундамента на сваях.

Сколько винтовых свай нужно на дом

Размеры дома

Количество

6х6

12

8х8

16

6х8

12-16

6х9

12-14

6х4

9

Заключение

Мы рассказали вам о простом способе расчета количества стержней, которые потребуются для основания жилого дома. Можно также использовать калькулятор винтовых свай.

Если вы не уверены, что справитесь с расчетами самостоятельно, боитесь, что можете упустить какие-то детали, рекомендуем в таком случае обратиться за помощью к нашим специалистам по телефону +7-922-661-4468. Они справятся с поставленной задачей, оперативно предоставив вам данные проведенных на участке изысканий.

Несущая способность и долговечность свайного фундамента зависит от соблюдения технологических требований строительства и правильно произведенных расчетов. Среди прочих параметров рассчитывается и расстояние между сваями фундамента.

Строителей-новичков слово «расчет» пугает. Но для индивидуального строительства эту процедуру упростили настолько, что с ней может справиться и школьник, умеющий правильно оперировать арифметическими действиями.

Расчет расстояния между сваями

Чтобы определить расстояние между сваями свайного фундамента, надо знать две величины: необходимое количество свай и размеры здания в плане.

Алгоритм расчета количества опор примерно одинаков для всех их видов, потому достаточно рассмотреть один вариант – например, буронабивные сваи.

Исходными данными для расчета являются:

  • анализ грунтов в зоне строительства;
  • максимальная нагрузка будущего дома на грунт;
  • площадь дома.

Анализ грунтов

Определить состав грунта на участке можно самостоятельно (если планируется возведение легкой постройки). Для этого на месте будущего фундамента надо выкопать несколько ям глубиной примерно 2 метра.

В процессе рытья «скважин» вы увидите, какой тип грунта вам будет попадаться, и на какой глубине находится плотный слой (например, твердая глина).

Этот параметр вам понадобится для расчета длины сваи.

Собираем нагрузки

Общая нагрузка на грунт определяется как сумма весов всех строительных материалов, которые предполагается использовать при строительстве, снеговой и ветровой нагрузки.

Две последние величины — нормативные.

Они зависят от региона строительства и определяются по таблицам действующих в России СНиПов.

Определяем необходимое количество свай

Для определения необходимого количества опор надо выполнить следующие действия:

  • рассчитать площадь подошвы одной сваи;
  • полученный результат умножить на сопротивление (4);
  • общую нагрузку поделить на произведение площади подошвы и сопротивления.

Получив число опор, необходимо произвести корректировку нагрузки: ведь и сами сваи давят на грунт. Вес буронабивной сваи считается без учета ее расширения.

Умножив вес одного элемента на их общее количество, получим дополнительную нагрузку на грунт.

Шаг установки свай

Как определить расстояние между сваями фундамента, зная их количество и габаритные размеры здания?

Кажется, нет ничего проще: расчет расстояния между сваями под фундамент заключается в делении периметра постройки на количество опор.

Но и здесь есть некоторые нюансы – существуют минимально и максимально допустимые расстояния между опорами:

  • минимальное расстояние между буронабивными сваями фундамента по осям не должно быть менее трех диаметров опоры;
  • максимальное расстояние между сваями фундамента – от 5 до 6 диаметров сваи.

Из вышеизложенного правила есть несколько исключений:

  • при строительстве на песчаных грунтах минимально допустимое расстояние между бетонными сваями фундамента составляет 4 диаметра. При уменьшении шага возникает переуплотнение грунта, что приводит к усложнению монтажных работ;
  • деревянные сваи устанавливаются с минимальным шагом 70 см независимо от их диаметра;
  • минимально допустимый шаг для железобетонных опор составляет 90 см.

В зависимости от типа фундамента сваи могут размещаться рядным способом или в шахматном порядке. Первый способ применяется в свайно-ленточном фундаменте, второй — в свайно-ростверковом.

Расстояние между сваями свайно-ростверкового фундамента не должно превышать шести диаметров столба. В противном случае опора будет подвергаться воздействию повышенной нагрузки и работать как одиночная. Это приведет в конечном итоге к разрушению ростверка и даже обрушению постройки.

Оптимальным расстоянием между сваями свайно-ленточного фундамента считается 1,5-2 метра.

Максимально допустимый шаг зависит от размещения опор:

  • в один ряд – 1,33 м;
  • в два ряда – 2,67 м.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
