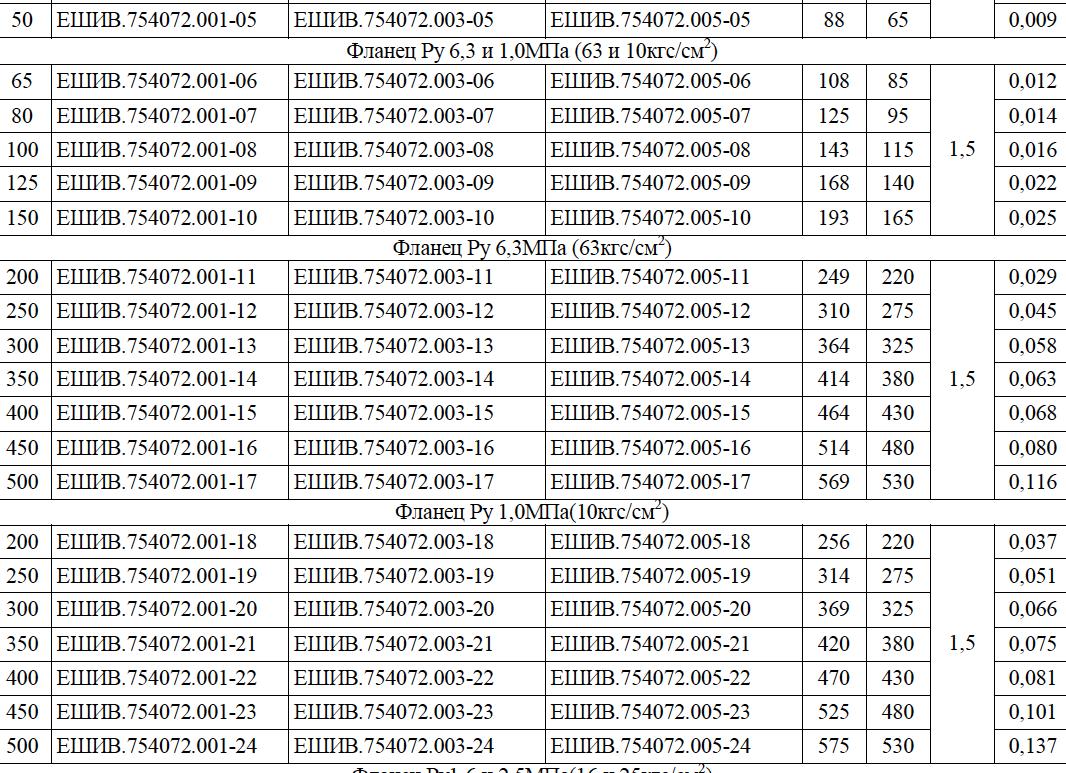

Размеры прокладок для фланцевых соединений таблица

Плюсы и минусы

Муфты для конструкционного соединения арматуры имеют такие достоинства:

  • многофункциональное соединение металлических элементов в различных направлениях (горизонтальное, вертикальное либо наклонное расположение);
  • обжимная конструкция муфт дает равномерное соединение методом обжима концов (не требует предварительной нарезки резьбы);
  • сокращаются сроки возведения монолитной конструкции;
  • металлический каркас может монтироваться независимо от параметров сооружаемой конструкции;
  • простота контроля качества конструкции;
  • не требуется проведение сварочных работ, в том числе – высококвалифицированных;
  • сечение металлической арматуры имеет небольшую площадь;
  • нагрузка распределяется равномерно по всей площади сооружаемой конструкции;
  • для сборки арматурных элементов металлических каркасов не требуются специальные инструменты и оборудование (в случае резьбовых муфт);
  • не нужен лимит муфтового соединения штырей.

В результате, вся конструкция представляет собой единый металлический штырь. Каркас сохраняет целостность даже при разрушении бетонной конструкции.

Механическое соединение арматуры при помощи муфты

Недостатки муфтового соединения:

  • снижение прочности, надежности монтажа в процессе нарезки резьбы (уменьшает общую толщину конструкции);
  • накручивание муфты с внутренней прокладкой требует некоторых физических усилий.

Наибольшую сложность представляет применение обжимных муфт. Особенности применения включают:

  • увеличение массы монтируемой конструкции;
  • применение тяжелых гидравлических прессов в процессе монтажа;
  • невозможность повторения соединения даже для одной отливки металлопроката;
  • не выполняется требование деформативности.

Обжимное соединение арматуры – технология, имеющая недостатки. Среди основных – невозможность сохранять заявленный уровень качества при изменении условий эксплуатации.

Раструбное соединение труб без уплотнительного кольца

Нередко именно этим способом соединяются канализационные чугунные трубы. Вначале нужно измерить детали. Затем уложите элемент, который будет вставляться в другую деталь, на деревянные бруски, и произведите отпил по намеченной заранее линии.

Наружная часть детали должна иметь ровный торец, на котором нет ни одной трещины или зазубрины. Кроме того, необходимо, чтобы торец был перпендикулярным оси трубы.

После выше описанной подготовки трубу вставляют в раструб, а внутренний зазор заделывают.

Уплотнителем можно сделать промасленную пеньку или просмоленный лен. Следует завести в трубу кольцом уплотнитель таким образом, чтобы концы прядей не попадали внутрь детали. Затем уплотнитель нужно зачеканить, используя молоток и отвертку.

Виды раструбного соединения труб.

По такому же принципу нужно уложить остальные слои уплотнителя, пока не наполнится около двух третьих глубины раструба. Последний пласт уплотнителя укладывают без пропитки, поскольку она не дает сцепления с раствором.

В оставшуюся щель заливается цементный раствор или силиконовый герметик, асбестоцементная смесь, битумная мастикаили другой подобный им состав.

Соединение пластиковых трубпроизводится раструбным способом. При этом герметизация выполняется с помощью просмоленного лена или промасленной пеньки. Раструбное соединение других материалов (чугуна, керамики) герметизируется просмоленным пеньковым шнуром, битумной замазкой или цементным раствором.

Раструбное соединение труб с уплотнительным кольцом

Раструбное соединение деталей таким способом – наиболее распространенное и чаще всего используется при соединении труб из пластмассы. При этом герметичность обеспечивают использованием резинового кольца, которое зажимается ровным концом трубы с одной стороны, и стенками раструба – с другой.

Уплотнитель может иметь особые пластиковые вкладыши, либо не иметь их. Благодаря использованию резинового уплотнителя удается при несовпадении осей соединяемых деталей частично компенсировать этот недостаток.

Но из-за неравномерной деформации уплотняющего пояса на кольце провоцируется протечка в месте соединения деталей. Поэтому допустимо, чтобы ось была искривлена в размере, менее толщины стенки трубы, если учитывать при расчете каждый метр погонный всей длины трубопровода.

Некоторыми производителями налажен выпуск моделей тройников и колен, имеющих не прямой угол, а угол в 87°. Благодаря этому труба, которую укладывают под уклоном, входит в раструб, не перекашивая при этом кольцо.

Выполняя монтаж трубопровода, чтобы предотвратить повреждение уплотнителя, на гладком конце трубы необходимо сделать фаску и смазать ее любым жирным составом (это может быть мыло, глицерин или силикон). Не рекомендуется использование для этой цели любых масел.

Если вы соединяете детали, используя раструбный способ с уплотнительным кольцом, то должны последовательно выполнять следующие действия:

Проверить, есть ли уплотнительное кольцо в раструбе, и сделана ли фаска на гладком конце трубы.

Очистить соединяемые детали от загрязнения и нанести на них смазку.

Поместить гладкий край детали в раструб до самого упора и поставить отметку.

Аккуратно достать деталь из раструба (выдвинуть ее максимум на 11 мм).

При работе нужно ориентироваться на метку, которая была поставлена вами при разметке. Получается зазор, которым будут компенсироваться изменения длины трубы, возникающие от смены температуры. Обычно достаточно одного раструба, чтобы компенсировать удлинение трубопровода, длина которого два метра.

При необходимости соединения данным способом труб, для изготовления которых использовались различные материалы, можно воспользоваться специальными переходными патрубками.

Раструбное соединение труб, при помощи сварки

Контактную раструбную сварку используют при соединении деталей, изготовленных из пластика. Для ее осуществления необходимо специальное оборудование. При соединении пользуются механическим или ручным сварочным аппаратом, который имеет в своем оснащении особые приспособления, с помощью которых можно нагревать элементы до необходимой температуры.

Соединение полипропиленовых труб при помощи паяльника.

Паяльник для полипропиленовых трубимеет дорн, который способен оплавлять внутреннюю поверхность соединяемых деталей, и гильзу, которая разогревает наружную поверхность труб.

Трубы соединяются по простой технологии. Вначале нужно подобрать комплект гильзы с дорном, чтобы он соответствовал диаметру труб, приготовленных для соединения. Устанавливают приспособления на прибор и разогревают их.

Каждая деталь надевается на прибор и нагревается до необходимой температуры. После достижения нужного разогрева нужно быстро и осторожно снять элементы с оборудования и точно соединить до упора. Далее остается сохранить неподвижность соединения до того, как пластик полностью остынет и затвердеет.

Как правильно соединить трубы, используя цанговый метод

В настоящее время стало широко использоваться цанговое соединение труб для монтажа пластикового трубопровода. Для этого используются специальные приспособления, которые называются цанговыми или зажимными фитингами.

Получается устройство, в котором используется комбинация, созданная следующими элементами:

    Фитингом;Соединительным элементом трубопровода;Цангой;Пружинистой разрезной втулкой.

Использовании цанги помогает создать дополнительное внутреннее давление на трубу, посредством которого она прижимается к фитинговому патрону – это способствует получению герметичного и надежного соединения.

Во время выполнения цангового соединения аккуратно затягивайте фитинг, поскольку при его перетягивании лопнет труба.

Выполнение монтажа соединения довольно просто. При этом не требуется специальное оборудование или какие-либо навыки. Главным условием является правильный подбор зажимного фитинга, который должен иметь параметры типа и диаметра, соответствующие параметрам трубы.

Иногда рекомендуется приобретение специального фитинга, один конец которого оборудован цангой, а второй – резьбой или гайкой, имеющей необходимый диаметр. Выбор зажимных устройств не доставит вам большого труда, потому что чаще всего выпускаются аксессуары и санитарно-технические приборы стандартных размеров.

Устанавливается деталь в следующей последовательности:

Цангу нужно осторожно вставить внутрь трубы и аккуратно затянуть внешнюю фитинговую гайку с помощью разводного ключа. Таким образом, вы плотно зажали деталь и герметично ее зафиксировали.

Аналогичную работу нужно провести со второй трубой, которая присоединяется к первой. При выполнении монтажных работ вы должны не забывать о том, что цангой производится довольно сильное давление на детали, поэтому при перетягивании зажимной гайки вы рискуете тем, что труба лопнет.

Более всего это касается труб, изготовленных из пластика. По этой причине специалисты рекомендуют не сильно усердствовать, затягивая гайки, выполняя эти действия с особой осторожностью.

Особенности правильного резьбового сочленения труб

Резьбовое соединение труб – это разъемное сочленение, которое выполняется при помощи спиральной или винтовой поверхности, называемой резьбой. Это соединение является одним из наиболее распространенных, поскольку обеспечивает герметичность, надежность соединений и отличается простым монтажом.

Чтобы соединить детали резьбовым сочленением, достаточно выполнить закручивание двух элементов, у которых имеется резьба подходящего диаметра. Для отсоединения деталей достаточно произвести обратные действия – просто раскручиваются детали.

Соединения на резьбе целесообразно выполнять на тех участках трубопровода, где вы можете осуществлять за ними периодический контроль, потому что резьба при длительной эксплуатации, а также по различным причинам, может ослабевать, в результате чего соединение перестает быть герметичным. В этом случае необходимо проведение ремонтных работ.

Резьбовой способ соединения труб.

Резьбу чаще всего накатывают на трубы, используя специальное оборудование, но некоторые мастера нарезают ее при помощи плашки своими руками. Это требует большого внимания и аккуратности, потому что в противном случае резьба будет неровной, а деталь – испорченной и негодной для дальнейшего использования.

Работу по нарезанию резьбы выполняют в следующей последовательности:

Отрезают деталь с нужными размерами, оставив припуск для резьбовой части. Затем трубу закрепляют в тисках таким образом, чтобы исключить ее прокручивание.

С большой аккуратностью и осторожностью плашку наживляют на торец трубы. Даже при небольшом перекосе может получиться кривая резьба.

Нарезается нужное количество витков.

Чтобы облегчить процедуру, смажьте трубу машинным маслом. Если плашка застряла, значит, ей мешает стружка, образующая при нарезке резьбы. Для ее удаления сделайте один оборот назад, а потом продолжайте работу.

При нарезании резьбы на трубе, которая расположена близко к стенам или другим плоскостям, невозможно проводить инструментом полный оборот. Поэтому в этом случае можно воспользоваться плашкодержателями, имеющими храповые механизмы.

Выполняя резьбовое соединение труб, необходимо обязательно использовать уплотнение, иначе нельзя гарантировать герметичность соединений. Уплотнителем может быть специальная фумированная лента. Можно воспользоваться для этой уели традиционными пропитанными льном или пенькой.

Сантехнические соединения труб в своем большинстве выполнить довольно легко и быстро своими руками. При правильном соблюдении инструкции, эти работы выполняются с высоким качеством и относительной быстротой.

Главным условием является правильный выбор подходящего типа соединения и подбор всех элементов, которые для этого необходимы. Лишь при соблюдении этих правил вы получите надежное и прочное соединение труб.

Метод соединения, при котором в расширенную часть одного колена вставляется торец другого, – распространенный прием монтажа водопроводов и канализационных систем. Раструб, то есть расширенная часть трубы, прочно и надежно стыкует узел без дополнительных сварочных швов.

Без уплотнителей

Техника монтажа труб без уплотнителя

Техника монтажа без уплотнительного кольца применяется для чугунных коммуникаций, чаще всего при сборке канализации. Противонаправленное потоку среды расположение узлов обеспечивает прочность конструкции.

Изготовление раструба для такой системы проводится только в заводских условиях горячим методом.

Этапы монтажа:

    подрезка длины делается самостоятельно при помощи болгарки или зубила;обрезанный участок обезжиривается, как и внутренняя часть раструба;для плотного введения хвостовых частей труба простукивается по противоположному торцу;в зазор между трубой и внешним диаметром раструба помещается просмоленное волокно или другой уплотнитель;плотность кольца обеспечивается прессованием;уплотнитель прессуется на ⅔ глубины воронки;внешний диаметр раструба герметизируется цементом.

Узел получается герметичным и неподвижным. Техника применяется достаточно редко в связи с массовым распространением пластиковых труб и сальников для перехода с чугунных на более простые в монтаже и транспортировке ПВХ-узлы.

При помощи уплотнительного кольца

Уплотнительное кольцо для раструбного соединения отливается из резины. Пластичность и амортизация материала обеспечивают плотный стык без зазоров. На противоположном конце соединения должна быть снята фаска: в противном случае на герметичность не стоит рассчитывать.

Техника соединения применяется для металлических коммуникаций, раструбы ставятся в противопоставлении потоку среды. В целях профилактики протечек от зажима уплотнительного кольца применяются углы больше 90 градусов.

    Кромка подрезанной по размеру трубы тщательно зачищается, так как неровности прорезают и деформируют резиновый уплотнитель.Резиновая прослойка промазывается глицериновым гелем или мылом, недопустимо попадание кремов и масел.Кольцо помещается в раструб и распределяется.После закрепления трубы простукиванием тестируется правильность расположения прослойки.

При применении техники прокладки канализации «в раструб» с использованием уплотнительного кольца нежелательны перекосы и отклонения от центральной оси. Уклон узла не должен превышать толщину стенки трубы.

Раструбная сварка

Сварка ПВХ-труб в раструбной технике

Сварка в раструб – распространенный метод крепления пластиковых руб. Раструбами оборудованы и края самих ПВХ колен, и соединительных узлов.

Для смены направления водопровода применяется двухраструбный отвод, в котором расширены оба края. На типовом колене раструб один. Двухраструбная вставка применима только в сочетании с пайкой: крепление на уплотнитель при большом давлении внутри системы быстро даст протечку.

Угол, тройник или отвод с раструбом изготавливается из аналогичного материалу основных труб пластика: при плавлении такой узел становится монолитным и герметичным.

Срок службы соединений до 50 лет. Такие коммуникации разрешается помещать в закрытые стены и наливные полы, так как они относятся к неразборным. Раструбная сварка — самый прочный способ монтажа пластиковых и металлопластиковых коммуникаций.

Этапы пайки ПВХ-труб «в раструб»:

    колена подрезаются по размеру с не расширяющегося конца;торец выравнивается и зачищается от заусенцев;кромка и внутренняя часть воронки обезжириваются;оба элемента помещаются в предварительно разогретый утюжок;трубы стыкуются в разогретом состоянии.

Время выдержки узла в прессе и последующего охлаждения зависит от толщины стенок и плотности материала. Во время работ необходимо следить за углом входа трубы в раструб: отклонение от центральной оси изменит направление всей системы.

Видео: сварка при помощи муфтовых раструбов

На форумах для мастеров можно найти рекомендации о создании воронки на трубах ПВХ собственными руками. Мастера предупреждают: раструбовочная машина в заводских условиях создает монолитный элемент с равномерной толщиной стенок. Добиться такого эффекта в домашних условиях практически невозможно: самодельные раструбы уступают по качеству фабричным экземплярам.

С целью улучшения условий проживания все дома и квартиры оснащены водоснабжением и канализацией.

Чтобы подвести горячее и холодное водоснабжение, а также канализацию, используют чугунные элементы. Водопроводные трубы по своей конструкции имеют небольшое сечение для достижения высокого давления в системе, а канализационные более массивные и применяются для слива канализационных вод. Наиболее распространенными являются элементы, изготовленные из серого чугуна.

В связи с тем, что элементы состоят из чугунных сплавов, то под постоянным воздействием воды и влажности они подвержены коррозии.

С целью сохранения целостности элементов на длительный срок эксплуатации на производстве их покрывают битумом. Такое покрытие также позволяет снизить трение воды, и не допускает скопления грязи и мусора.Из-за отсутствия возможности использовать монолитных конструкций в водоснабжении и канализации применяют метод раструба для стыковки труб, при котором один конец трубы входит в немного расширенный конец другой. Поэтому основным вопросом выступает способ обеспечения герметичности соединений и системы.При наличии битумного внутреннего покрытия чугунные трубы при длительной эксплуатации приходят в негодность, а также из-за неудобного расположения всей системы труб в помещении требуют замены и реконструкции.

Зачастую при демонтаже старой системы, имеющиеся чугунные элементы больше не используют в ремонте и заменяют их более новыми и качественными.

Проверить чугунные элементы можно при помощи наружного осмотра и постукиванием в разных местах, при этом все поверхности должны быть чистыми и гладкими. Особое внимание необходимо уделить качеству нанесения внутреннего защитного слоя.В настоящее время производители чугунных изделий выпускают широкий ассортимент и для качественной их замены необходимо точно обмерить систему и определить длину труб и количество элементов.Чугунные элементы соединяют между собой и герметизируют зазор между трубами в месте стыка при помощи цементного раствора. Концы труб должны быть чистыми и не иметь на себе никаких капель краски или раствора.

Прежде чем соединять трубы, на конец вставляемой трубы (узкий конец) наматывают несколько смоляных прядей и делают небольшой жгут из колец.

Затем плотно вгоняют в раструб другой трубы.Для лучшего вхождения трубы ее вворачивают, но при этом следят о правильном положении труб и намотанных прядей. Концы жгута не должны попасть внутрь, и их при намотке заранее следует направить вверх от раструба. Только после полной посадки трубы концы прядей и жгута необходимо забить в зазор и опустить на глубину до двух третей от высоты раструба.

После этих работ готовят цементный раствор из расчета девять частей цемента на одну часть воды. Для такого раствора берут цемент марки не ниже 300.Готовый раствор вводят в зазор при помощи шпателя или совочка и плотно заполняют при помощи молотка и чеканки. Для более качественного засыхания раствора место стыка обматывают мокрой тряпкой.

В летнее время необходимо следить и не допускать ее преждевременного высыхания, а зимний период следят, чтобы место стыка не замерзло, и по возможности подогревают.В связи с развитием технологий производства строительных материалов в настоящее время стало доступно использовать для заделки зазора между чугунными элементами раствора из расширяющегося цемента. Это значительно облегчает работу по герметизации стыка и зазора. Но есть некоторые особенности применения такого раствора.

Так после соединения труб вбивают три и более одинаковых клина по кругу в зазор для центрирования расположения верхней трубы. Раствор готовится из расчета три части цемента на семь частей воды. В остальном действия остаются такими же, как и при ранее описанном процессе монтажа.Помимо чугунных элементов стали применять в системе внутреннего водоснабжения и внутренней канализации части из различного полиэтилена и полипропилена.

Это обусловлено высокой стойкостью к воздействию воды и влажности, а также из-за гладкой внутренней стороны, что обеспечивает наилучшее скольжение воды и стек канализационных вод.Из-за хорошей пластичности такой материал легко приобретает нужную форму и геометрию в условиях ограниченного пространства. В раструбах пластмассовых труб установлены уплотнительные прорезиненные кольца, что облегчает монтаж и дает необходимую герметичность. После ввода трубы проверить правильность установки просто нужно провернуть один элемент вокруг другого, а кольцо будет в нужном желобке.

Для соединения таких труб могут использовать специальный клей и инструмент. В таком случае подготавливают концы труб придают им шероховатую поверхность при помощи шкурки.

Далее поверхности обезжиривают, обрабатывая специальным средством, а затем наносят клей и плотно и сильно сжимают концы труб до полного склеивания.Но пластмассовые трубы имеют несколько недостатков.Одним из них является непереносимость механического воздействия и под действием больших сил материал может сломаться. Вторым можно отметить, что при низких температурах материал приобретает хрупкость и может ломаться при монтаже в таких условиях. Еще одним недостатком является пластичность и удлинение при воздействии на трубу высоких температур, что нельзя сказать о чугунных элементах.

Исходя из этого, пластмассовые элементы можно применять в водоснабжении и канализации только в помещении. Из-за широкого использования пластмассовых элементов в канализации необходимо помнить о некоторых особенностях.Так, для обеспечения герметичности стыка канализационного выхода и трубы используют резиновые кольца, а потом стык замазывают цементом на треть высоты раструба. В месте стыка сифона с пластмассовой трубой используют резиновый элемент, который входит в раструб.

Зная тонкости и аспекты соединения некоторых конструкций из чугунаили пластмассы, можно выполнить работу по замене систем и их частей на новый, собственными силами и с наименьшими затратами.К неразъемным видам соединения относят несколько методов, среди которых и раструбное соединение труб.Этот метод достаточно прост. Его можно реализовать как с использованием уплотнительного кольца, так и без него. А также с применением контактной сварки или клея.

Заделка цементом

Этот способ наиболее часто применяют при раструбном соединении чугунных труб.

    Производятся необходимые замеры.Отрезается труба таким образом, чтобы торец был без трещин и зазубрин.Затем подготовленный элемент вставляется в раструб.Заделывается зазор внутри него с применением промасленного уплотнителя (пеньки или льна).Первый слой уплотнителя поместить в трубу. При этом концы прядей не должны попадать внутрь.Зачеканить уплотнитель, используя молоток и отвертку.Затем аккуратно уложить остальные слои уплотнительного материала на две трети глубины раструба.Последний слой следует укладывать без пропитки.Не заполненное расстояние до конца трубы заполнить цементным раствором или асбестоцементной смесью. Также цемент можно заменить силиконовым герметиком, битумной мастикой или любым другим подобным составом.

Способы соединения канализационных труб

Альтернативой является еще один способ сборки чугунных конструкций. Это заливка раструбов расширяющимся цементом. Его преимуществами является:

    водонепроницаемость;способность расширяться;самоуплотнение при затвердении.

Следует также отметить, что применение расширяющего цемента значительно экономит время при монтаже, так как нет необходимости конопатить и чеканить стыки.

Применение уплотнительного кольца

Это один из способов соединения пластмассовых труб. Резиновое кольцо обеспечивает герметичность. Оно зажимается между ровным краем трубы и стенками раструба.

Уплотнитель может быть со специальными пластиковыми вкладышами. Но это не обязательно.

Важно не допускать деформации уплотняющего пояска на кольце. Это может вызвать течь в области сочленения. Допускается искривленность оси, но оно не должно превышать толщину стенки трубы.

Раструбное соединение под уплотнительное резиновое кольцо

При монтаже кольцо может повредиться. Чтобы этого избежать, его необходимо смазать глицерином, силиконовой смазкой или мылом. Нельзя для этого применять масла.

Последовательность соединения такова:

    Очистить резиновое кольцо.Поместить его в раструбный желобок.Смазать глицерином или обычным мыльным раствором конец трубы с фаской.Завести его в раструб до места отметки.Проверит наличие кольца в желобке. Для этого провернуть одну из соединяемых деталей.

В случае соединения труб из разных материалов, используют переходные патрубки.

Для резки труб используют специальный инструмент или ножовку.

Пилят строго перпендикулярно, укладывая трубу в стусло. После этого с разрезанного торца напильником снимается фаска под углом 15°. Это помогает не повредить уплотнительное кольцо при монтаже.

Контактная сварка

Раструбное соединение труб с применением контактной сварки – это вариант соединения деталей из различного материала. Его можно применить как для чугунных и стальных, так и для пластиковых труб.

В данном случае применяется ручной или механический сварочный аппарат. Он должен быть оснащен специальными приспособлениями для нагрева элементов до необходимой температуры.

Это гильза, с помощью которой разогревается наружная часть трубы. А также дорн, который предназначен для оплавления внутренней части детали.

Комплект гильза-дорн должен соответствовать диаметру, собираемой конструкции.

Контактная раструбная сварка реализуется следующим образом:

    Нагреть элемент с помощью электрического тока или паяльной лампы.При этом регулировать температуру с применением термокарандаша, терморегулятора или материалом трубы – элемент должен плавиться, а не гореть.На краях трубопроводной арматуры снять фаску, составляющую 1/3 толщины стенки трубы, под углом 45°.Ограничительный хомут установить на гладкий конец на расстоянии глубины раструба плюс 2 мм.В раструб ввести дорн нагревателя, а гильзу одеть до упора на гладкий край. Период нагрева будет зависеть от толщины стенки трубопровода и материала.Расплавленные детали одновременно извлечь из гильзы и дорна.Соединить между собой в течение 2-3 секунд.Не проворачивать детали относительно друг друга.

Доуплотнитель раструбных соединений

Раструбный метод соединения труб

К неразъемным видам соединения относят несколько методов, среди которых и раструбное соединение труб. Этот метод достаточно прост. Его можно реализовать как с использованием уплотнительного кольца, так и без него. А также с применением контактной сварки или клея.

Трубы с раструбом могут быть из различного материала, малого или большого диаметра. Учитывая эти параметры, применяются наиболее подходящие варианты соединения.

Этот способ наиболее часто применяют при раструбном соединении чугунных труб.

  • Производятся необходимые замеры.
  • Отрезается труба таким образом, чтобы торец был без трещин и зазубрин.
  • Затем подготовленный элемент вставляется в раструб.
  • Заделывается зазор внутри него с применением промасленного уплотнителя (пеньки или льна).
  • Первый слой уплотнителя поместить в трубу. При этом концы прядей не должны попадать внутрь.
  • Зачеканить уплотнитель, используя молоток и отвертку.
  • Затем аккуратно уложить остальные слои уплотнительного материала на две трети глубины раструба.
  • Последний слой следует укладывать без пропитки.
  • Не заполненное расстояние до конца трубы заполнить цементным раствором или асбестоцементной смесью. Также цемент можно заменить силиконовым герметиком, битумной мастикой или любым другим подобным составом.

Способы соединения канализационных труб

Альтернативой является еще один способ сборки чугунных конструкций. Это заливка раструбов расширяющимся цементом. Его преимуществами является:

  • водонепроницаемость;
  • способность расширяться;
  • самоуплотнение при затвердении.

Следует также отметить, что применение расширяющего цемента значительно экономит время при монтаже, так как нет необходимости конопатить и чеканить стыки.

Это один из способов соединения пластмассовых труб. Резиновое кольцо обеспечивает герметичность. Оно зажимается между ровным краем трубы и стенками раструба.

Уплотнитель может быть со специальными пластиковыми вкладышами. Но это не обязательно.

Важно не допускать деформации уплотняющего пояска на кольце. Это может вызвать течь в области сочленения. Допускается искривленность оси, но оно не должно превышать толщину стенки трубы.

Раструбное соединение под уплотнительное резиновое кольцо

При монтаже кольцо может повредиться. Чтобы этого избежать, его необходимо смазать глицерином, силиконовой смазкой или мылом. Нельзя для этого применять масла.

Последовательность соединения такова:

  • Очистить резиновое кольцо.
  • Поместить его в раструбный желобок.
  • Смазать глицерином или обычным мыльным раствором конец трубы с фаской.
  • Завести его в раструб до места отметки.
  • Проверит наличие кольца в желобке. Для этого провернуть одну из соединяемых деталей.

В случае соединения труб из разных материалов, используют переходные патрубки.

Для резки труб используют специальный инструмент или ножовку. Пилят строго перпендикулярно, укладывая трубу в стусло. После этого с разрезанного торца напильником снимается фаска под углом 15°. Это помогает не повредить уплотнительное кольцо при монтаже.

Клеевой монтаж производится довольно просто. Делать это нужно в такой последовательности.

  • Подготовить концы труб. Придать им шероховатость при помощи шлифовальной шкурки.
  • Обезжирить метиленхлоридом.
  • Приготовить клей особого состава.
  • Нанести слой клеящего состава на конический участок трубы и на внутреннюю поверхность раструба.
  • Соединить сопрягаемые элементы и прижать друг к другу.
  • Через время клей затвердеет, обеспечив необходимую герметичность.

Важно знать, что при таком соединении недопустимы поперечные нагрузки. Они могут привести к нарушению клеевого слоя.

Держать детали под нагрузкой 30 секунд, до затвердевания материала

Рекомендуют два состава клея:

  • Первый: перхлорвиниловая смола (14-16 частей) и метиленхлорид (84-86 весовых частей).
  • Второй: перхлорвиниловая смола (14-16 частей), метиленхлорид (74-76 частей) и циклогексанон (10-12 частей).

Важно знать: открытый клей годен всего 4 часа из-за содержания растворителя в его составе.

Раструбное соединение труб с применением контактной сварки – это вариант соединения деталей из различного материала. Его можно применить как для чугунных и стальных, так и для пластиковых труб.

В данном случае применяется ручной или механический сварочный аппарат. Он должен быть оснащен специальными приспособлениями для нагрева элементов до необходимой температуры.

Это гильза, с помощью которой разогревается наружная часть трубы. А также дорн, который предназначен для оплавления внутренней части детали.

Комплект гильза-дорн должен соответствовать диаметру, собираемой конструкции.

Контактная раструбная сварка реализуется следующим образом:

  • Нагреть элемент с помощью электрического тока или паяльной лампы.
  • При этом регулировать температуру с применением термокарандаша, терморегулятора или материалом трубы – элемент должен плавиться, а не гореть.
  • На краях трубопроводной арматуры снять фаску, составляющую 1/3 толщины стенки трубы, под углом 45°.
  • Ограничительный хомут установить на гладкий конец на расстоянии глубины раструба плюс 2 мм.
  • В раструб ввести дорн нагревателя, а гильзу одеть до упора на гладкий край. Период нагрева будет зависеть от толщины стенки трубопровода и материала.
  • Расплавленные детали одновременно извлечь из гильзы и дорна.
  • Соединить между собой в течение 2-3 секунд.
  • Не проворачивать детали относительно друг друга.

Доуплотнитель раструбных соединений

Способы соединения труб в конструкциях

Из пластиковых труб можно изготовить не только удобные бытовые мелочи, но и предметы мебели. Чтобы такое самодельное изделие прослужило долго и было надежно в эксплуатации, необходимо позаботиться о правильном соединении отдельных отрезков. Поскольку про соединение полипропиленовых труб уже было сказано, рассмотрим стыковку только труб ПВХ.

Пластиковые трубы ПВХ можно соединить следующими способами:

  • в раструб с резиновым уплотнителем;
  • при помощи клеевого состава;
  • болтами, просверлив отверстия.

Первый способ соединения характеризуется простотой, но недостаточной жесткостью. Перед соединением рекомендуется очистить внутренние и внешние поверхности труб на стыке от частиц пыли и обработать вставляемую часть трубы силиконовой смазкой. Сначала трубу вставляют в раструб до упора, после чего осторожно выдвигают назад на 0,7 — 1 см. Собранные таким способом конструкции в дальнейшем можно подвергнуть демонтажу, что удобно для сезонных изделий.

Второй способ сборки труб отличается надежной фиксацией и большей трудоемкостью. Работы по соединению деталей начинаются с обработки стыковочных поверхностей раструба и трубы наждачной бумагой для лучшего сцепления. Затем их необходимо обезжирить метиленхлоридом. Клеевой состав наносится по всей длине подготовленной внешней поверхности трубы и на 2/3 длины внутренней поверхности раструба. В завершение трубу вставляют в раструб до упора и поворачивают на четверть оборота. Для склеивания требуется прижать детали на 1 минуту. Для хорошей фиксации все операции по соединению двух отрезков нужно проводить достаточно быстро. Соединенные элементы оставляют на несколько часов до полного высыхания клеевого состава.

Третий способ более трудоемок, так как требует разметки и подготовки отверстий, но позволяет получить разборные конструкции с надежным соединением.

Для угловых стыков и соединения сразу нескольких отрезков в одном узле удобно использовать разнообразные фитинги. Конструкции из пластиковых труб могут быть любой сложности с использованием многочисленных тройников и фитингов. Рассмотрим полезные самоделки в порядке возрастания сложности исполнения.

Оригинальные и функциональные мелочи для украшения интерьера

Наш обзор интересных идей открывают самые простые изделия из пластиковой трубы, изготовить которые под силу даже начинающим мастерам самодельного искусства. Кроме того, для таких поделок потребуется минимальное количество материала, а в некоторых случаях можно будет пустить в дело даже самые короткие обрезки.

Из обрезков труб большого и среднего диаметра можно сделать удобный и практичный органайзер для рабочего кабинета или мастерской.

Здесь возможны два варианта исполнения:

  • крепление саморезами к стене или столу, для чего один конец отрезка спиливают под углом — стационарный вариант;
  • склеивание отрезков между собой с образованием устойчивой фигуры — переносной вариант.

Отрезки можно оставить белыми или серыми, а можно покрасить в любимый цвет. Такой органайзер незаменим для школьников и людей, занимающихся творчеством и рукоделием. С ним всё всегда будет под рукой, а на столе — идеальный порядок.

Дополнительный комфорт на рабочем столе обеспечат планшет для рисования и подставка для ноутбука, которые можно сделать из полипропиленовых труб маленького диаметра.

Книжные полки являются особенным элементом интерьера. Их наличие определенным образом характеризует хозяина жилья. Угловая полка в стиле хай-тек не останется без внимания.

Из многочисленных коротких обрезков разного диаметра можно сделать узорную рамку для зеркала или фотографии. Достаточно склеить нарезанные кольца по заранее подготовленному макету, который можно нанести на лист картона. Это может быть цветочные узоры или что-то абстрактное. Размеры рамки будут зависеть от количества подходящего материала.

Обрезки большого диаметра можно пустить на создание удобной обувной полки с многочисленными отсеками-ячейками. Такая конструкция не займет много места в коридоре и обеспечит хранение обуви должным образом и быстрый поиск нужной пары. Соединение элементов осуществляется с помощью клея или саморезов. Чтобы закрепить полку на стене, можно использовать фанерный лист, к которому сначала приклеивают собранную полку.

Некоторые поделки из труб ПВХ очень понравятся любителям живых цветов. Надежная подставка для цветов проста в исполнении и выглядит симпатично.

На изготовление цветочных горшков под пересадку или размножение комнатных любимцев хорошо подойдут небольшие обрезки канализационных труб. Проявив фантазию такие горшки можно украсить цветной бумагой, краской или яркими наклейками.

Из удлиненных цилиндров среднего диаметра легко сделать стильную вазу для искусственных цветов и сухоцветов. Если к воплощению этой идеи подойти творчески, то может выйти оригинальный подарок на знаменательное событие.

Еще одна неординарная идея для интерьера — самодельные светильники в стиле техно. Вариантов исполнения очень много, но все они придерживаются принципа минимализма: никаких лишних деталей.

С помощью неиспользованных по назначению обрезков также можно сделать полезные вещи в прихожую или коридор: вешалку для одежды и сумок и держатель для мусорных пакетов.

Поделки из пластиковых труб для детской площадки

Из труб ПВХ можно изготовить множество поделок для детских развлечений во дворе: развивающий коврик, манеж, качели, санки, футбольные ворота, игровой домик, открытый душ и театральная ширма.

Очень полезная для малышей конструкция — манеж из труб ПВХ.

Дети будут в восторге от легких качелей, которые мгновенно высыхают после теплого летнего дождя.

В зимних прогулках самодельные санки будут самыми надежными и быстрыми. Конструкция получается достаточно сложной, но с помощью практических видео-роликов можно разобраться.

Для активных игр во дворе из остатков пластиковых труб можно сделать безопасные футбольные ворота.

Многие дети часто мечтают о своем замке в миниатюре. Воплотить детские мечты достаточно просто и совсем не затратно. Каркас делается очень быстро. Останется подобрать красивую плотную материю для крыши и стен, и домик готов!

Освежиться в знойный летний день поможет следующее сооружение. Такой открытый душ будет в радость не только детям, но и взрослым.

Из полипропиленовых труб можно сделать театральную ширму. Достаточно собрать 3 рамки, соединить их между собой и закрыть красиво оформленными занавесами. Домашний театр развивает творческие способности детей и создает хорошие условия для увлекательного времяпровождения.

Обновляем интерьер экономно: мебель из пластиковых труб

Поделки из пластиковых труб своими руками могут занимать ключевое место в интерьере. Народные умельцы делятся многими неординарными решениями, позволяющими значительно сэкономить семейный бюджет. Осветим самые яркие из них.

Самый распространенный и востребованный предмет мебели — стул. Используя отрезки пластиковых труб и соединительные элементы, можно изготовить качественные стулья разных видов: детские, складные для похода и рыбалки, кресла и даже стульчики для кормления.

Немного освоив технику сборки, можно приступать к более сложным конструкциям. Аккуратная двухъярусная детская кроватка из полипропиленовых труб — хорошая альтернатива для загородного дома или дачи, когда покупать готовую кроватку слишком дорого. Более того, когда малыши подрастут, материал можно пустить на изготовление других полезных поделок.

Стеклянный журнальный стол с основанием из труб ПВХ на следующем фото трудно назвать любительской самоделкой, поскольку выглядит он как дизайнерская работа.

Еще одна оригинальная идея — стеллаж для прихожей или гостиной. Самостоятельно сконструировав стеллаж с нужным количеством полок требуемого размера, можно не тратить время на походы по магазинам в поисках чего-то подходящего.

Полезные поделки для загородного дома и дачи

Неиспользованным и лишним стройматериалам обязательно найдется применение на дачном участке. Поделки из пластиковых труб для дачи заметно облегчат садовые работы, сделают отдых более комфортным и помогут избежать больших материальных затрат. При этом конструкции выглядят аккуратно и стильно.

Из небольших отрезков и нескольких тройников может получится симпатичная сушилка для белья и полотенец. Она легко моется и не подвергается к коррозии.

Отдых у бассейна или в тени сада невозможно представить без шезлонга. На фото представлен шезлонг, полностью состоящий из пластиковых труб, но можно комбинировать и с плотной материей.

Навес для автомобиля — еще одно полезное применение труб ПВХ. Он защитит транспорт не только от дождя, но и от палящего летнего солнца.

Для декора сада часто используется садовая арка, которая тоже может быть изготовлена из пластиковых труб. В ее конструкции появляется новый элемент — согнутые дуги. Согнуть трубы для арочного свода можно, нагрев газовой горелкой или кипятком. Также можно надеть трубу на металлический стержень и, воткнув один его конец в почву, дугообразно изогнуть. Такой способ требует определенных физических усилий.

Простая и легкая беседка украсит сад и защитит от солнца и мелкого дождя. Для представленного варианта достаточно закрепить на трубы непромокаемую плащевую ткань и изогнуть их на арматурных стержнях. Чтобы конструкция получилась надежной нужно позаботится о хорошей фиксации стержней в почве.

Спектр применения пластиковых труб воистину огромен и ограничен только вашей фантазией и потребностями. Нужен небольшой дровяник, калитка, тележка или подставка для удочки — возьмите необходимое количество трубы и воплотите свою идею в жизнь.

Из канализационных труб легко сделать удобную кормушку для кур. С ней очень удобно подсыпать зерно, не заходя в загон. Куры не могут разгребать в таких кормушках зерно, что экономит корм.

Небольшой парник на дачном участке тоже можно сделать из пластиковых труб. Самый простой вариант: сделать прямоугольный каркас и обтянуть его пленкой или агроволокном.

Более серьезное сооружение — сезонная теплица — потребует больше времени и материала. Соединять элементы лучше болтами, чтобы была возможность разобрать конструкцию на зимний период. Оптимальная форма теплицы — арочная. Для ее создания концы труб одевают на полуметровые металлические прутки, вбитые по бокам будущей теплицы через каждый метр. Размеры теплицы зависят от планируемого использования. Теплицу можно установить на фундамент или на грунт. В качестве укрывного материала можно использовать пленку, поликарбонат или агроволокно.

Пластиковые канализационные трубы также могут стать контейнером для выращивания цветов, зелени и овощей. Очень часто их используют для создания вертикальных огородов.

Для ограждения участка можно использовать невысокий забор из пластиковых труб, который отличается долговечностью и минимальными требованиями в уходе (его не надо ежегодно красить).

Применение пластиковых труб не ограничено представленными идеями. Этот материал настолько универсален и прост в сборке (легко режется, гнется, имеет разнообразные соединительные детали), что просто невозможно игнорировать его в своей домашней мастерской.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
